XL4015 CC/CV: понижающий модуль с ограничением тока
Двухрегуляторное исполнение XL4015 с внешним контуром CC/CV
Регулируемое низковольтное питание с отдельной настройкой напряжения и ограничения тока.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Двухрегуляторное исполнение XL4015 с внешним контуром CC/CV
Выбрано распространённое исполнение на XL4015 с двумя подстроечными резисторами, внешним измерением тока и режимами CV/CC. В режиме CV плата удерживает напряжение, а при достижении установленного тока снижает выходное напряжение и переходит в CC. Однорегуляторная плата XL4015 обычно имеет только регулировку напряжения; наличие самой микросхемы не подтверждает функцию CC.
XL4015 — понижающий регулятор, а точность и диапазон внешнего ограничения тока зависят от шунта и управляющей схемы конкретного модуля. Надпись 5 А в datasheet IC не гарантирует такой длительный ток платы. Диод, дроссель, клеммы, радиатор и температура окружающего воздуха ограничивают мощность. Радиатор не должен замыкать электрически активные металлические части.
CC/CV полезен для стендовой нагрузки, но сам по себе не делает модуль полноценной литиевой зарядкой: могут отсутствовать завершение заряда, контроль температуры, защита от обратного тока и балансировка. Для первого знакомства используйте резисторы, а не аккумулятор.

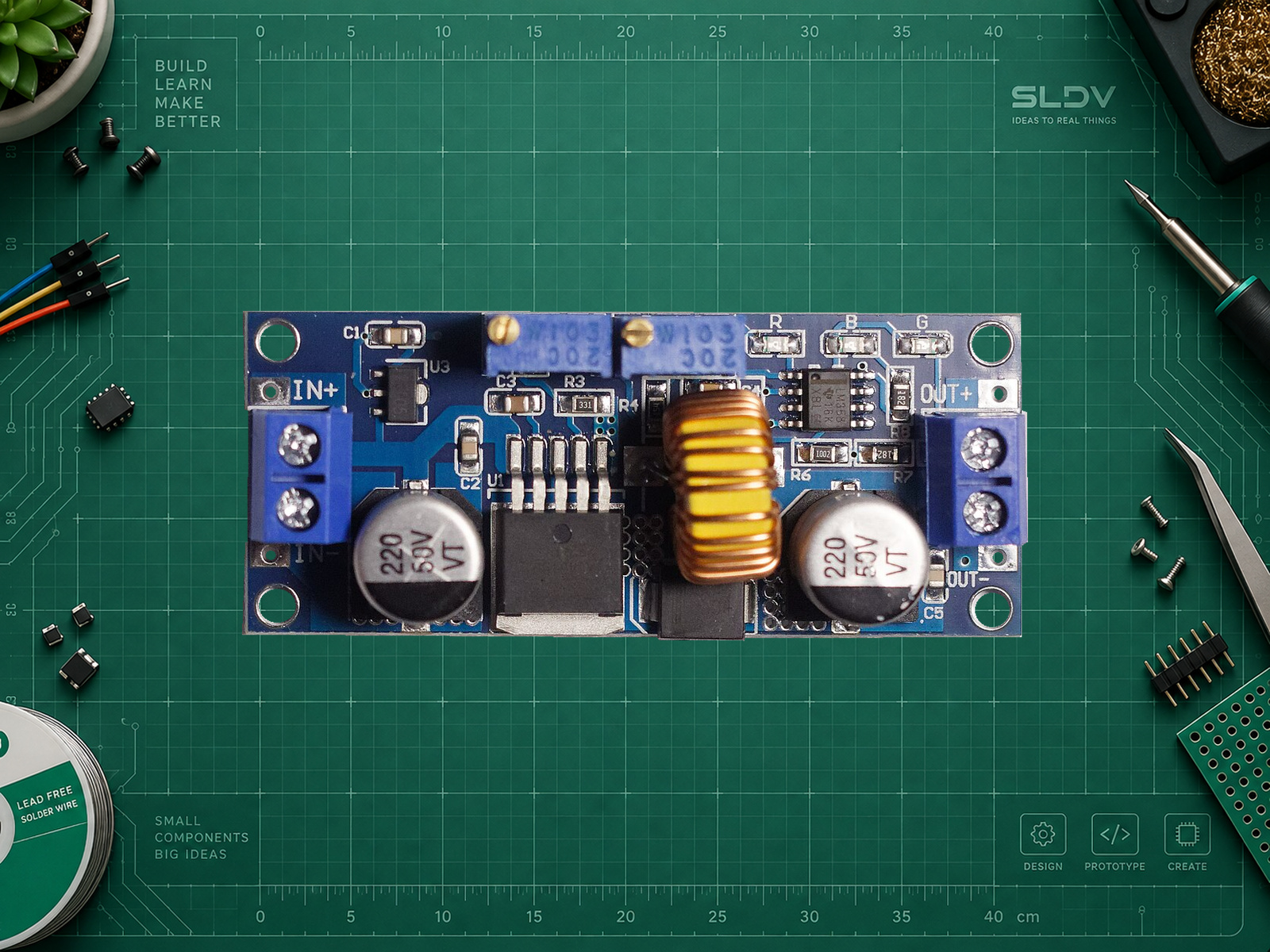

На фото один целый XL4015 CC/CV-модуль, выделенный из верхней части исходного снимка. Назначение отдельных подстроечных резисторов и допустимые пределы по внешнему виду не устанавливаются. XL4015 Step-Down Module. Фото: Retired electrician / Wikimedia Commons. Оригинал: https://commons.wikimedia.org/wiki/File:XL4015-based_CC-CV_buck_converter_modules_01.jpg . Лицензия фотографии: CC0 1.0, https://creativecommons.org/publicdomain/zero/1.0/ . Изменения: Из сравнительного снимка выделен только верхний целый модуль XL4015 CC/CV; удалён исходный фон и видимые просветы четырёх монтажных отверстий и четырёх краевых контактных площадок. Пропорциональное масштабирование, размещение на предоставленном фоне и JPEG-сжатие. Геометрия, цвет, маркировка и видимые детали не перерисовывались.
Схема распиновки
Авторская карта маркированных клемм верхней XL4015 CC/CV-платы на фотографии, вид со стороны компонентов. Производитель, ревизия, пределы платы и назначение отдельных регуляторов не установлены. Это не схема зарядки аккумуляторов.
Источники: 1, 2. Авторская схема SLDV LAB по читаемой маркировке выбранной платы и документации; универсальные токовые пределы и функции регуляторов не приписываются фотографии.
Характеристики
- Микросхема преобразователя
- XL4015
- Преобразование
- Buck, понижение
- Выбранное исполнение
- Внешний контур CC/CV, два регулятора
- Рабочий VIN микросхемы
- 8–36 В
- Типовая частота IC
- 180 кГц
- Длительный выходной ток платы
- Не установлен; необходимы спецификация и тепловая проверка
- Питание модуля
- Пример: вход 12 В DC, CV 5 В, CC около 0,1 А; рабочий VIN самой XL4015 8–36 В, выход IC регулируется от 1,25 В при подходящей схеме. Предел платы проверяют отдельно.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| IN+ / IN− | Лабораторный источник 12 В, ограничение 0,2 А | Проверить маркировку именно входных клемм. |
| OUT+ / OUT− | Мультиметр параллельно тестовой нагрузке | Нагрузку подключать к обеим выходным клеммам; не обходить токовый шунт внешней перемычкой IN−–OUT−. |
| Регулятор CV | Установка выходного напряжения | Определить по надписям/схеме своего модуля, а не по положению на фото. |
| Регулятор CC | Установка ограничения тока | У выбранного двухрегуляторного исполнения; направление вращения заранее не предполагается. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать двухрегуляторный XL4015 CC/CV. Уточни фото, маркировку регуляторов, шунта и внешнего контроллера, входное питание, нагрузку и охлаждение. Если это однорегуляторная плата, не приписывай ей CC. Дай подключение с учётом возможного шунта в обратном проводе, настройку CV и CC через резистивную нагрузку без короткого замыкания, защиту и тепловую проверку. Не обещай 5 А непрерывно и не называй CC/CV полноценной зарядкой Li-ion. Библиотеки не нужны.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Вход первого теста
12 В DC, ограничение 0,2 АЭто ограничение лабораторного источника, не настройка CC модуля.
- CV первого теста
5,0 ВПроверить мультиметром до подключения нагрузки.
- Проверка CC
33 Ом / 2 Вт; около 3,3 В на резистореПри 3,3 В ток около 0,1 А. При максимальных 5 В резистор рассеивает около 0,76 Вт.
Проверка CV и CC без короткого замыкания
text1. У обесточенной платы подтвердить наличие двух регуляторов и определить CV/CC по схеме или маркировке. При неизвестном назначении сначала найти документацию своего исполнения.
2. Подключить источник 12 В / ограничение 0,2 А и мультиметр. Без нагрузки настроить CV на 5,0 В.
3. Выключить питание и подключить к OUT резистор 33 Ом / 2 Вт. Включить; постепенно уменьшать предел CC, пока на резисторе не станет около 3,3 В: I = U/R ≈ 0,1 А.
4. Если регулировка не вызывает ожидаемого результата, отключить питание и проверить назначение регуляторов и контур измерения; не замыкать выход амперметром.
5. После отключения заменить нагрузку на 100 Ом / 1 Вт. Выход должен вернуться к CV около 5 В при токе около 50 мА.
6. Для целевого режима отдельно измерить нагрев и пульсации, проверить пуск и сброс нагрузки, поставить подходящий предохранитель. Не подключать аккумулятор на основании этого теста.Предлагаемый стенд для семейства двухрегуляторных плат, физически не испытан. Номинал реального резистора учитывают при расчёте тока. Расположение CV/CC зависит от ревизии; программное управление не требуется.
