12V Solenoid
CHAOCHENG TECHNOLOGY — паспорт референса в поставке Adafruit · Adafruit #412, 12 V; документированный TAU0730TM-14, 40 Ом
Электромагнитный линейный привод с возвратной пружиной для небольших механизмов.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Adafruit #412, 12 V; документированный TAU0730TM-14, 40 Ом
При подаче тока катушка создаёт магнитное поле и втягивает якорь; возвратная пружина возвращает его после отключения. Усилие зависит от положения якоря, поэтому удерживающую силу нельзя считать постоянной силой по всему ходу.
«12V Solenoid» не задаёт мощность, ход или продолжительность включения. Здесь выбран Adafruit #412 с паспортом TAU0730TM-14. У продавца была также старая версия на 24 В, поэтому внешний вид и название карточки не заменяют маркировку.
В паспорте референса указан ED 50%, а тепловое испытание описано циклом 1 с включено / 1 с выключено. Это не означает, что разрешено держать катушку включённой час и затем час охлаждать. Пример ниже значительно короче и не является проверкой максимального ресурса или силы.
Нужны силовой транзистор или драйвер, защита индуктивного выброса и отдельное питание. Обычный обратный диод уменьшает выброс, но замедляет отпускание; если время возврата критично, защитную цепь рассчитывают отдельно. Не используйте учебную пробу как надёжный замок или защитное отключающее устройство без анализа отказов. Избегайте защемления пальцев и касания нагретой катушки.

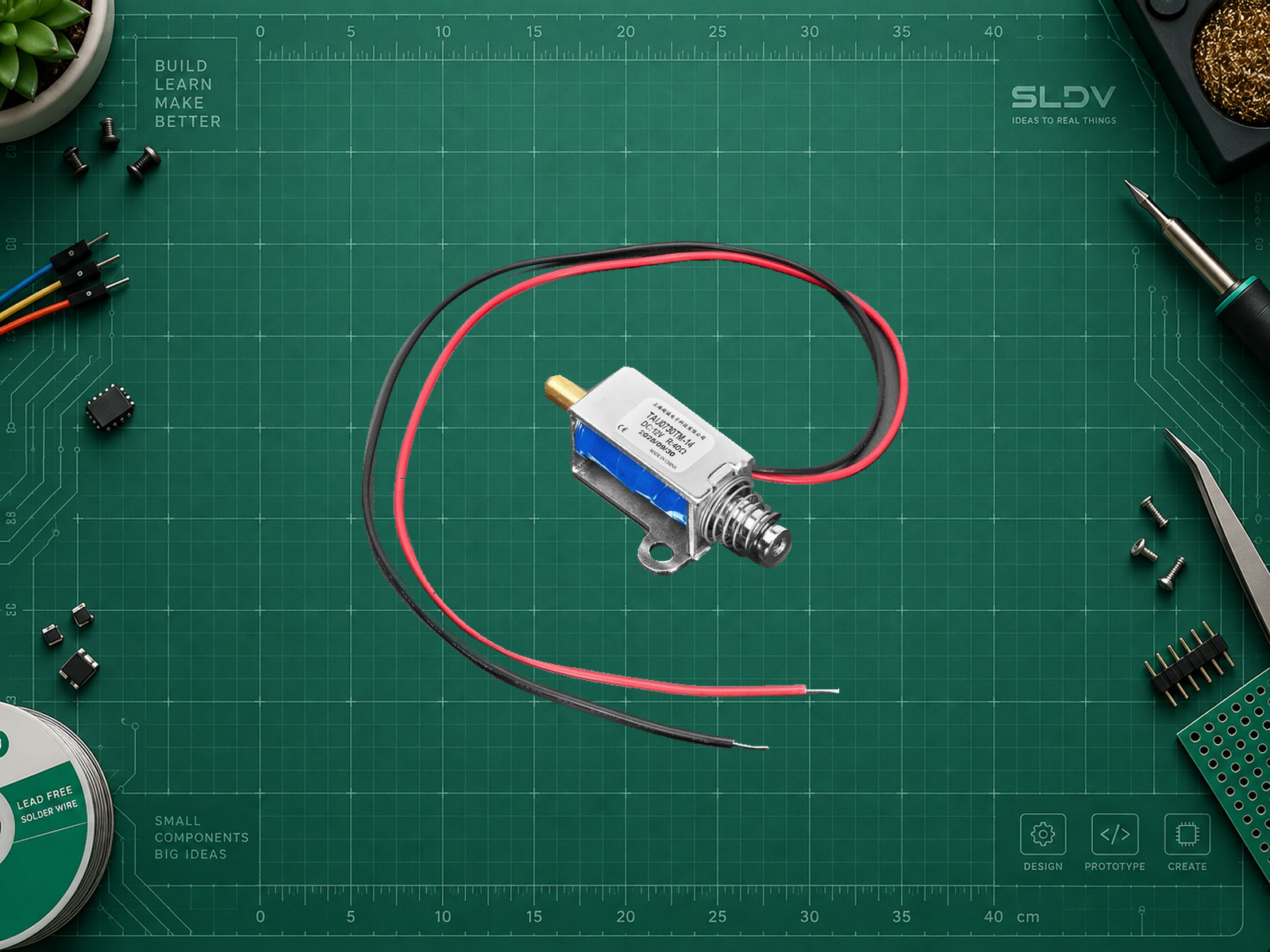

Соленоид 12 В, Adafruit #412 · TAU0730TM-14. Источник фото: Adafruit; https://www.adafruit.com/product/412. Лицензия на повторное использование не установлена. Удалён фон; объект равномерно масштабирован, детали и маркировка сохранены.
Схема соединений SLDV LAB показывает функциональные названия контактов; порядок строк не задаёт их физическое расположение. Подключение и первое включение выполняются по процедуре карточки.
Характеристики
- Документированный референс
- Adafruit #412, 12 V; документированный TAU0730TM-14, 40 Ом
- Питание референса
- 12 В
- Сопротивление при 20 °C
- 40 Ом
- Номинальный ток по паспорту
- 0.3 А
- ED по паспорту TAU0730TM-14
- 50 %
- Возврат
- Пружина в поставке Adafruit #412
- Питание модуля
- Только референс Adafruit #412 текущего 12-вольтового исполнения: 12 В DC, около 0,3 А, 40 Ом. Не путать с прежней 24-вольтовой поставкой; GPIO не питает катушку.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| Один вывод катушки | +12 В источника через выключатель | Проверьте, нет ли встроенного диода или иной полярной электроники; у такой версии строго соблюдать полярность. |
| Второй вывод катушки | Минус лабораторного источника | Стенд без микроконтроллера. В проекте этот провод коммутируется подходящим ключом. |
| Защитный диод поперёк катушки | Катод к +12 В, анод к минусовому выводу катушки | Прямой ток диода не ниже 0,35 А, допустимое обратное напряжение выше 12 В с запасом. Диод ставится возле катушки, проводка изолирована. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать 12V Solenoid. Сначала уточни точный артикул и паспорт, тип исполнительного устройства, напряжение, рабочий/пусковой ток, режим работы, контроллер и задачу. Приведённый референс Adafruit #412, 12 V; документированный TAU0730TM-14, 40 Ом не заменяет паспорт моего экземпляра. Подбери внешний источник, силовой ключ или подходящий драйвер, защиту от индуктивных выбросов и общую землю с контроллером. Не подключай нагрузку прямо к GPIO. Дай согласованные зависимости, полный пример либо безопасную низковольтную стендовую проверку, критерии остановки и обработку отказов.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Референс
TAU0730TM-14 / Adafruit #412, 12 В 40 ОмНе распространять параметры на иной соленоид 12 В.
- Стенд
12 В DC; ограничение 0,35 АПроверка без внешней нагрузки.
- Пробное включение
Не более 1 с; затем не менее 30 с без питанияОсторожная короткая проба; не разрешение на длительное включение. Для реального цикла проверить нагрев.
- Библиотека
Не требуется для стендаПри автоматизации нужен таймаут выключения и аппаратно безопасное состояние ключа.
Низковольтная стендовая проверка без микроконтроллера
text1. Проверьте точный артикул и напряжение. Измерьте сопротивление обесточенной катушки: для референса ожидается примерно 40 Ом при комнатной температуре.
2. Закрепите корпус, освободите ход якоря, уберите пальцы и незакреплённые предметы из зоны движения. Не вытаскивайте якорь и не удерживайте его рукой.
3. При выключенном источнике подключите катушку и защитный диод по pins. Выставьте 12 В, предел 0,35 А; выход пока отключён.
4. Подайте питание на время не более 1 секунды. Ожидается перемещение якоря; при отсутствии движения, необычном звуке или запахе сразу отключите.
5. Снимите питание. Проверьте возврат пружины визуально, не касаясь катушки. Выдержите не менее 30 секунд перед второй короткой пробой.
6. Не увеличивайте время, чтобы «дожать» неподвижный якорь, и не испытывайте усилие блокировкой. Нагрев проверяют бесконтактно либо после безопасного охлаждения.
7. Перед изменением проводки отключите источник. Для рабочего устройства рассчитайте допустимый ED и защиту ключа по конкретной катушке.
Полная первичная процедура для указанного референса, без программного API. Аппаратная проверка не выполнялась. Для неизвестного исполнения сначала требуется его паспорт; численные настройки нельзя переносить автоматически.
