2020 Aluminium Extrusion
Разные изготовители; референс MISUMI · Семейство 20 × 20 мм; документированный референс HFS5-2020, серия 5
Сборка рам, измерительных стендов и опор механизма.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Семейство 20 × 20 мм; документированный референс HFS5-2020, серия 5

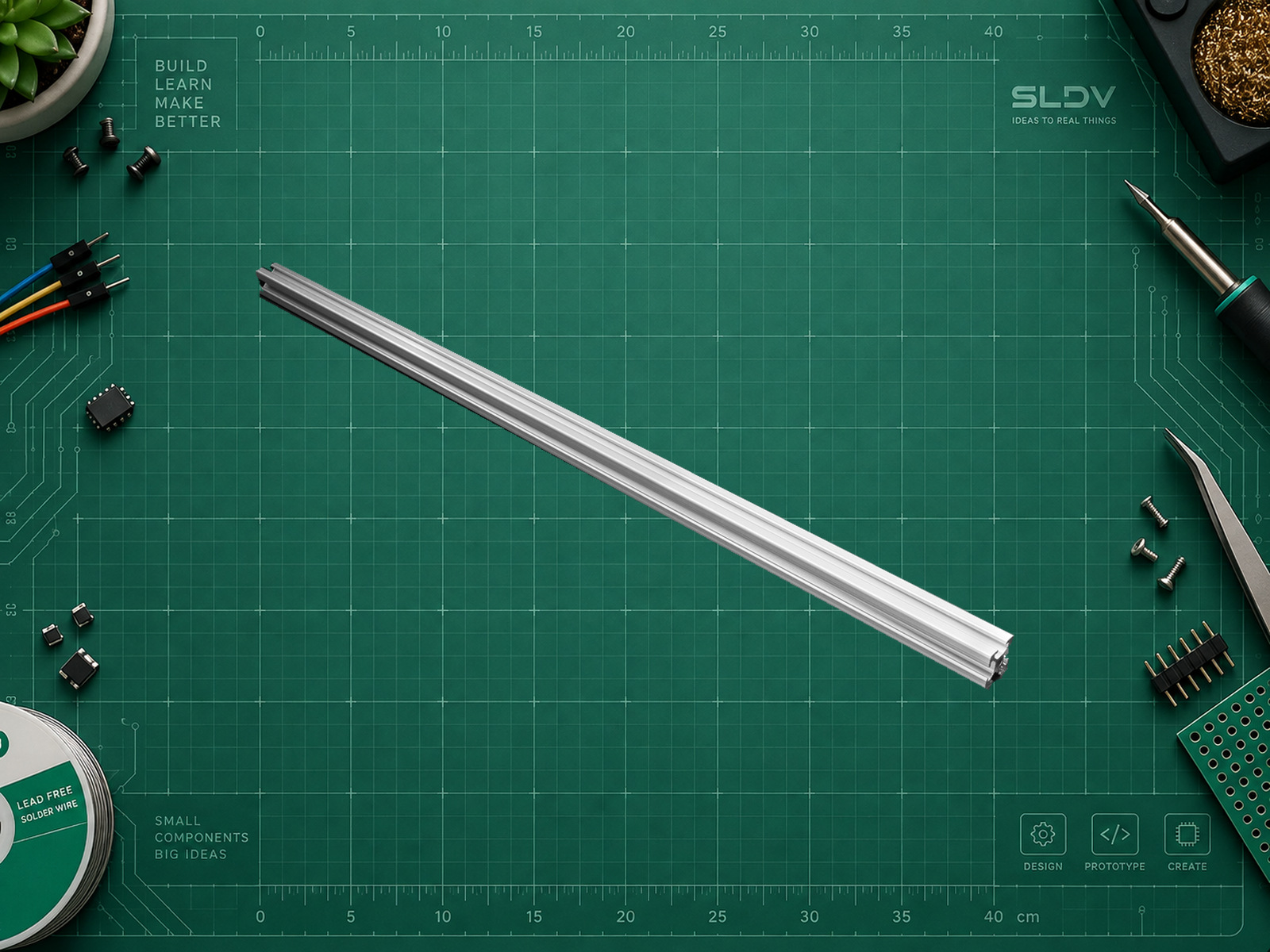

На фото — алюминиевый профиль 20 × 20 мм Adafruit 1221, пример семейства 2020. Это не фотография MISUMI HFS5-2020: ширина паза, совместимость крепежа и параметры референса MISUMI не приписываются изображённому профилю. Геометрия профиля и крепёж проверяются по документации конкретного изготовителя.
Алюминиевый профиль позволяет собирать каркас на переставляемом крепеже. Проверенный референс HFS5-2020 относится к серии 5 MISUMI. Обозначение 2020 описывает сечение, но не гарантирует одинаковые паз, внутреннюю полость и геометрию кромок у разных производителей.
Для соединения выбирают гайки и кронштейны своей серии. Похожие внешне T-slot и V-slot нельзя считать одной системой: V-образные дорожки для роликов являются отдельной особенностью профиля. Размер 20 × 20 мм сам по себе не подтверждает совместимость колёс или T-гаек.
Жёсткость рамы зависит от длины пролёта, соединений и направления нагрузки. Здесь не назначены универсальные грузоподъёмность и точность станка. После резки важны прямоугольность торца, удаление заусенцев и закрытие острых кромок. Рама не заменяет точную линейную направляющую без соответствующих деталей. На фото — алюминиевый профиль 20 × 20 мм Adafruit 1221, пример семейства 2020. Это не фотография MISUMI HFS5-2020: ширина паза, совместимость крепежа и параметры референса MISUMI не приписываются изображённому профилю. Источник фото. Фон заменён, изображение пропорционально масштабировано, реальные детали сохранены.
Характеристики
- Номинальное сечение семейства
- 20 × 20 мм
- Ширина паза референса
- 6 мм
- Совместимая система референса MISUMI
- MISUMI серия 5; четыре продольных паза
- Гайки референсной серии
- M3 / M4 / M5 в подходящем корпусе гайки
- Длина референса MISUMI
- Заказное исполнение; определяется полным артикулом
- Питание модуля
- Не применимо: пассивная механическая деталь без питания и логических уровней. Электробезопасность установленной электроники оценивается отдельно.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги выбрать и встроить профиль 2020 в мой проект. Сначала уточни изготовителя, точную серию и полный артикул; HFS5-2020 является документированным примером, а не универсальным названием всех профилей 2020. Сначала уточни точное исполнение детали, задачу, габариты, условия эксплуатации и ограничения. Если рядом есть электроника, уточни её модель; питание механической детали, GPIO, программный драйвер и библиотека не применимы. Подготовь механическую схему, порядок монтажа, необходимые проверки и признаки ошибки. Уточни нагрузку, пролёт, геометрию и способ крепления. Проверь серию и ширину паза, не подменяй HFS5-2020 профилем V-slot. Не утверждай допустимый прогиб или грузоподъёмность без расчёта конкретной рамы.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Референс MISUMI: система
HFS5 / паз 6 ммСверяйте профиль и геометрию гайки, не только слово 2020.
- Длина
По чертежу рамыУчтите толщину соседних элементов и способ соединения.
Механическая установка и проверка
text1. Определите размеры рамы и тип соединений; проверьте чертежи профиля, гаек и уголков.
2. Осмотрите торцы и пазы, удалите стружку, защитите острые края.
3. Вставьте предварительные гайки до закрытия торцов рамы.
4. Соберите без окончательной затяжки, проверьте плоскость и диагонали; затем закрепите соединения по документации крепежа.
План сборки и проверки, не отчёт об испытании. Самой механической детали электронная распиновка, программные библиотеки и прошивка не нужны.
