2020 T-Nuts + M5 Screws
Разные изготовители; референс MISUMI · T-гайки и винты M5 для совместимого профиля 2020; референс HNTT5-5 / CBM5-10 для HFS5-2020
Крепление кронштейнов и панелей в пазах алюминиевого профиля.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает T-гайки и винты M5 для совместимого профиля 2020; референс HNTT5-5 / CBM5-10 для HFS5-2020
Фотографии показывают семейство крепежа OpenBuilds: группу T-гаек из каталога Tee Nuts M5 и отдельный низкопрофильный винт из каталога Low Profile Screws M5. Это не MISUMI HNTT5-5 / CBM5-10 и не снимок единого набора. Совместимость с конкретным пазом проверяют отдельно; резьба M5 сама по себе не подтверждает совместимость со всеми профилями 2020.
T-гайка создаёт резьбовую точку крепления внутри паза. HNTT5-5 — документированная предварительно устанавливаемая гайка для серии 5 MISUMI. Её заводят с открытого торца до сборки рамы; она не является поворотной drop-in гайкой, которую можно установить через щель в любой момент.
Резьба M5 указывает размер винта, а не совместимость корпуса гайки с каждым профилем 2020. Важны ширина и глубина паза, опорная поверхность гайки и свободное место при затяжке. Слишком длинный винт может упереться в профиль вместо прижима детали, слишком короткий — дать недостаточное зацепление.
CBM5-10 указан в официальной сборке HFS5-2020, но не становится универсальной длиной для всех панелей и уголков. Длину выбирают по фактической толщине присоединяемых деталей. Установленный крепёж проверяют на прижим и отсутствие проворота; момент для одной гайки не заменяет ограничения пластиковой панели или кронштейна. Фотографии: OpenBuildsItalia (T-гайки, винт M5). Фон заменён, изображения пропорционально масштабированы. Это две отдельные исходные фотографии; длина винта и состав единого набора по ним не утверждаются.

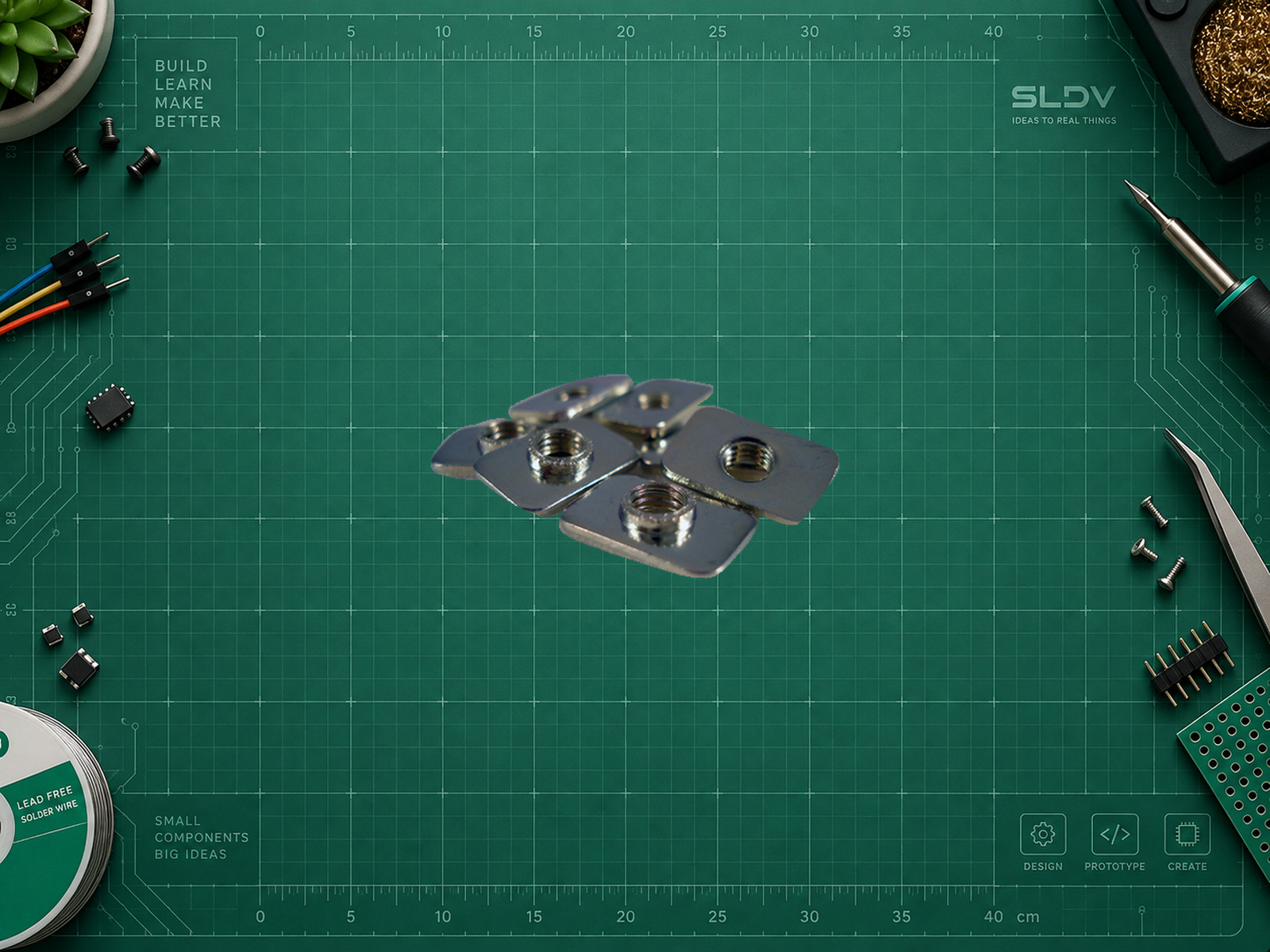

На обложке — группа T-гаек из каталога OpenBuildsItalia для семейства Tee Nuts M5; в галерее — отдельный низкопрофильный винт из каталога Low Profile Screws M5. Это две разные исходные фотографии, а не фотография единого комплекта. Параметры MISUMI HNTT5-5 / CBM5-10 относятся только к документированному референсу, не к изображённым деталям.
Характеристики
- Гайка референса
- HNTT5-5, M5, предварительная установка с торца
- Профиль референса MISUMI
- MISUMI серия 5, паз 6 мм; пример HFS5-2020
- Материал HNTT5
- Сталь, эквивалент S10C; трёхвалентная хроматная обработка
- Пример винта референса MISUMI
- CBM5-10 из каталожной сборки; длина выбирается под узел
- Комплектность
- Две совместимые позиции; универсальный набор не заявлен
- Питание модуля
- Не применимо: пассивная механическая деталь без питания и логических уровней. Электробезопасность установленной электроники оценивается отдельно.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги выбрать T-гайки и винты M5 для моего профиля 2020. Сначала уточни производителя профиля, чертёж паза и конкретный крепёж; HNTT5-5 / CBM5-10 для HFS5-2020 — документированный пример, не универсальный комплект. Сначала уточни точное исполнение детали, задачу, габариты, условия эксплуатации и ограничения. Если рядом есть электроника, уточни её модель; питание механической детали, GPIO, программный драйвер и библиотека не применимы. Подготовь механическую схему, порядок монтажа, необходимые проверки и признаки ошибки. Уточни производителя профиля, сечение паза, тип уголка и его толщину. Подбери совместимую гайку и длину M5; различай предварительные и поворотные гайки. Не переносить момент и нагрузку HNTT5 на безымянную гайку.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Референс: установка HNTT5-5
С открытого торца пазаПредусмотреть доступ до сборки рамы.
- Длина винта
По толщине детали и геометрии пазаCBM5-10 — пример из каталога, не универсальное назначение.
Механическая установка и проверка
text1. Сверьте поперечный чертёж профиля с серией гайки.
2. Для предварительно устанавливаемой гайки заведите её с торца; для другого типа соблюдайте инструкцию изготовителя. Проверьте штатную ориентацию и совместимость паза.
3. Наживите винт через кронштейн; проверьте, что его конец не упирается в профиль раньше надёжного прижима детали.
4. После затяжки проверьте удержание соединения; для ответственного узла используйте расчёт и ограничения всех деталей.
План сборки и проверки, не отчёт об испытании. Самой механической детали электронная распиновка, программные библиотеки и прошивка не нужны.
