2.54 mm Female Header
Разные изготовители; референс Adafruit · Adafruit 598: прямое гнездо 1×36, упаковка 5 штук
Гнездовая гребёнка для съёмного подключения модулей со штырями 2,54 мм.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Adafruit 598: прямое гнездо 1×36, упаковка 5 штук
Female header удерживает квадратные штыри модуля и позволяет снять его без выпаивания. Для общего семейства выбран явно обозначенный референс Adafruit 598: пять прямых гнездовых линеек по 36 позиций. Это не утверждение, что любые female headers имеют 36 гнёзд или одинаковую высоту.
Гнёзда полезны на плате-носителе, если модуль нужно заменять, программировать отдельно или защищать от лишних циклов пайки. Согласуйте шаг, размер и длину ответного штыря. Прецизионные гнёзда для круглых выводов и stacking-разъёмы с длинными ножками являются другими исполнениями.

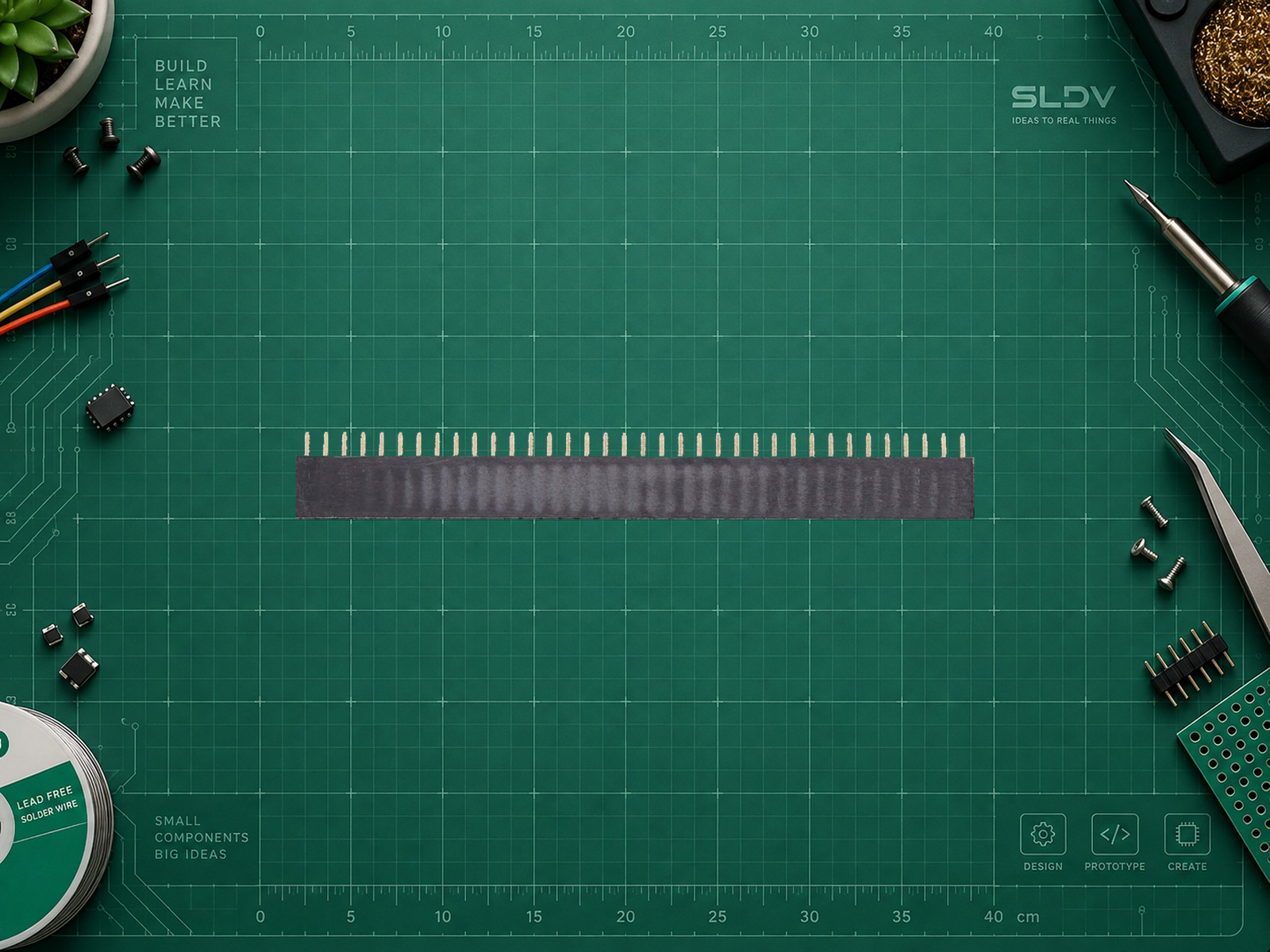

Обычную гнездовую линейку нельзя без потерь ломать так же, как male header. Метод резки Adafruit предусматривает удаление контакта в месте разделения; одна позиция расходуется. После резки крайнее рабочее гнездо должно сохранять корпус и удерживать контакт. Разъём без ключа требует понятной метки ориентации. На фото показана одна гнездовая линейка Adafruit 598 на 36 позиций; референсная упаковка содержит пять линеек. Источник фото: Adafruit. Фон заменён, пропорции сохранены.
Одна прямая гнездовая гребёнка Adafruit 598: 36 позиций, шаг 2,54 мм. В референсной упаковке пять штук; на фото показана одна. Фото Adafruit; фон заменён, пропорции сохранены.
Характеристики
- Шаг
- 2.54 мм
- Контакт
- Гнездо для квадратного штыря
- Позиции референса
- 36
- Гнёзд в упаковке референса
- 5
- Монтаж
- Однорядный прямой THT
- Питание модуля
- Пассивное гнездо; не преобразует питание и сигналы. Максимальные ток и напряжение нужно подтвердить для точного артикула и ответного штыря; в карточке они не назначены.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги выбрать female header 2,54 мм, референс Adafruit 598 1×36. Сначала уточни точное исполнение и фото детали, задачу, напряжение, ток, длину проводов и условия эксплуатации. Если в проекте есть микроконтроллер, уточни его точную плату и среду. Не переноси рейтинги референса на безымянный аналог. Подготовь понятную схему соединений, порядок монтажа и проверку обрыва, короткого замыкания и переполюсовки. Самому пассивному компоненту не нужны драйвер, адрес шины или прошивка; код добавляй только для явно описанной активной части проекта. Уточни ответный квадратный штырь и высоту сборки; учти потерю позиции при обрезке обычной линейки.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Ответная часть
Квадратный male header с шагом 2,54 ммСовпадение шага не отменяет проверки сечения и длины штыря.
- Укорачивание референса
Удалить контакт в линии резаНе повреждать крайнее рабочее гнездо.
Подготовка гнезда 1×3
text1. Отсчитайте три рабочих гнезда. Удалите четвёртый контакт плоскогубцами на отдельной, неподключённой детали.
2. Разрежьте корпус через освободившуюся позицию, аккуратно выровняйте край и осмотрите третье гнездо.
3. Проверьте посадку трёхконтактной male-гребёнки без чрезмерного усилия. Контакты не должны выпадать.
4. Припаяйте гнездо ровно на обесточенной плате. Прозвоните пары «гнездо–ножка» и изоляцию соседей.
5. Отметьте позицию 1 и проверьте ориентацию модуля до первого включения.
План проверки, а не отчёт об испытании. Пассивному компоненту прошивка и программные библиотеки не требуются.
