2.54 mm Male Pin Header 1×40
Разные изготовители; референс SparkFun · Straight Header — Male PTH 0.1in 40-Pin, SparkFun PRT-00116
Отламываемая однорядная штыревая гребёнка для пайки в макетные и печатные платы.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Straight Header — Male PTH 0.1in 40-Pin, SparkFun PRT-00116
Однорядную гребёнку отрезают на нужное число позиций и припаивают к плате. Референс SparkFun PRT-00116 подтверждает именно прямое исполнение на 40 квадратных штырей с шагом 2,54 мм. Угловые и длинные двухсторонние гребёнки требуют отдельной проверки механики.
Разъём удобен для съёмных модулей, тестовых точек и перехода от печатной платы к макетке. Сам пластмассовый держатель не задаёт номера контактов и электрические функции: их назначает схема. Без ключа разъём можно вставить с переворотом или со сдвигом на одну позицию.
До пайки проверьте длину выступающего штыря, толщину платы и глубину ответного гнезда. Ровная посадка важнее приложения силы. Не оставляйте питаемые штыри открытыми там, где их может замкнуть инструмент или крышка. На фото — прямая 40-контактная гребёнка SparkFun PRT-00116. Источник фото: SparkFun. Фон заменён, пропорции сохранены; детализация ограничена исходной фотографией.

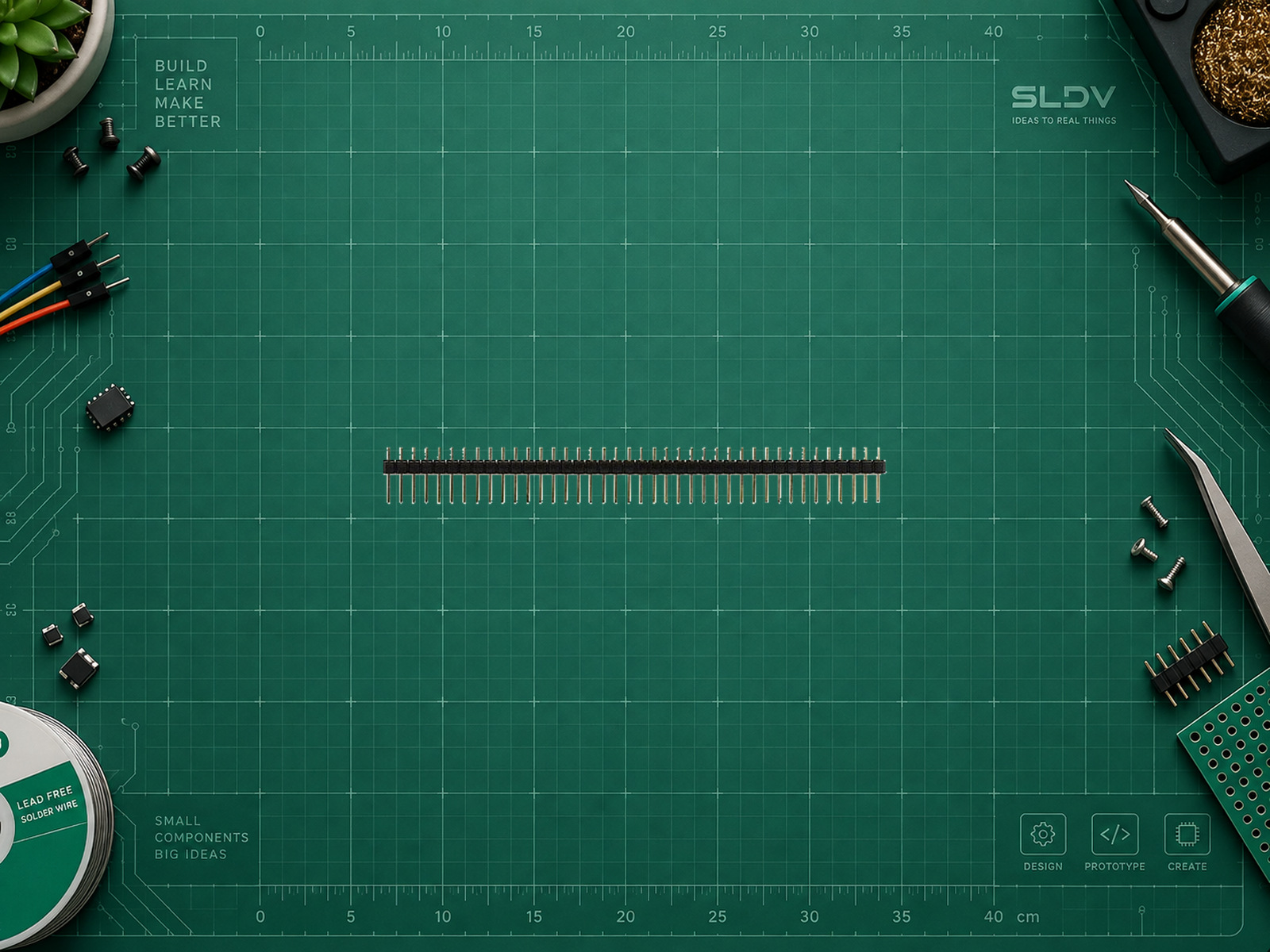

Прямая гребёнка SparkFun PRT-00116: один ряд из 40 штырей, шаг 2,54 мм. Фото SparkFun; фон заменён, пропорции сохранены.
Характеристики
- Шаг
- 2.54 мм
- Контакты
- 40
- Рядов
- 1
- Контакт
- Штырь, квадратное сечение
- Монтаж
- Прямой, сквозные отверстия PTH
- Питание модуля
- Пассивный контактный разъём. Допустимое напряжение и ток определяются паспортом выбранной гребёнки, ответной части и монтажом; универсальный силовой рейтинг для 1×40 не задан.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги установить male header 1×40, шаг 2,54 мм, референс SparkFun PRT-00116. Сначала уточни точное исполнение и фото детали, задачу, напряжение, ток, длину проводов и условия эксплуатации. Если в проекте есть микроконтроллер, уточни его точную плату и среду. Не переноси рейтинги референса на безымянный аналог. Подготовь понятную схему соединений, порядок монтажа и проверку обрыва, короткого замыкания и переполюсовки. Самому пассивному компоненту не нужны драйвер, адрес шины или прошивка; код добавляй только для явно описанной активной части проекта. Уточни число позиций, длину выводов, ответное гнездо и способ обозначения первого контакта.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Референс
PRT-00116; 1×40; 2,54 ммПрямой PTH-разъём; не подменять угловым или stacking-вариантом.
- Первый контакт
Назначается схемой и маркируется на платеУ отдельно купленного отрезка нет универсальной распиновки.
Монтаж отрезка 1×3
text1. На обесточенной плате обозначьте J1.1, J1.2 и J1.3 согласно своему чертежу. Для пробного образца можно оставить все три сети неподключёнными.
2. Отделите три позиции, удерживая остаток и защищая глаза. Удалите повреждённый или перекошенный отрезок.
3. Зафиксируйте гребёнку под прямым углом, припаяйте один крайний вывод и проверьте посадку ответного разъёма. Затем припаяйте остальные.
4. Осмотрите швы и прозвоните каждую ножку до её площадки. Проверьте отсутствие мостиков между соседями.
5. Добавьте метку первого контакта и защиту от ошибочного смещения до подключения питания.
План проверки, а не отчёт об испытании. Пассивному компоненту прошивка и программные библиотеки не требуются.
