2.54 mm Perfboard / Prototype PCB
Разные изготовители; референс BusBoard Prototype Systems · BPS PAD1: pad-per-hole, двусторонний FR4, 50 × 80 мм
Паяная макетная плата с отдельными контактными площадками для постоянной версии прототипа.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает BPS PAD1: pad-per-hole, двусторонний FR4, 50 × 80 мм
Перфорированная монтажная плата позволяет закрепить проверенную схему пайкой. Здесь выбран реальный референс BPS PAD1 с отдельными площадками. В отличие от беспаечной макетки, соседние отверстия не соединены готовыми пятёрками: нужные связи создаются проводами или специально выполненными перемычками.
Название prototype PCB охватывает разные рисунки меди. Stripboard имеет полосы, solderable breadboard повторяет группы макетки, а дешёвый односторонний perfboard может не иметь металлизированных отверстий. Эти варианты нельзя переносить в одну схему без проверки обратной стороны. Характеристики PAD1 не приписываются всем зелёным платам с шагом 2,54 мм.

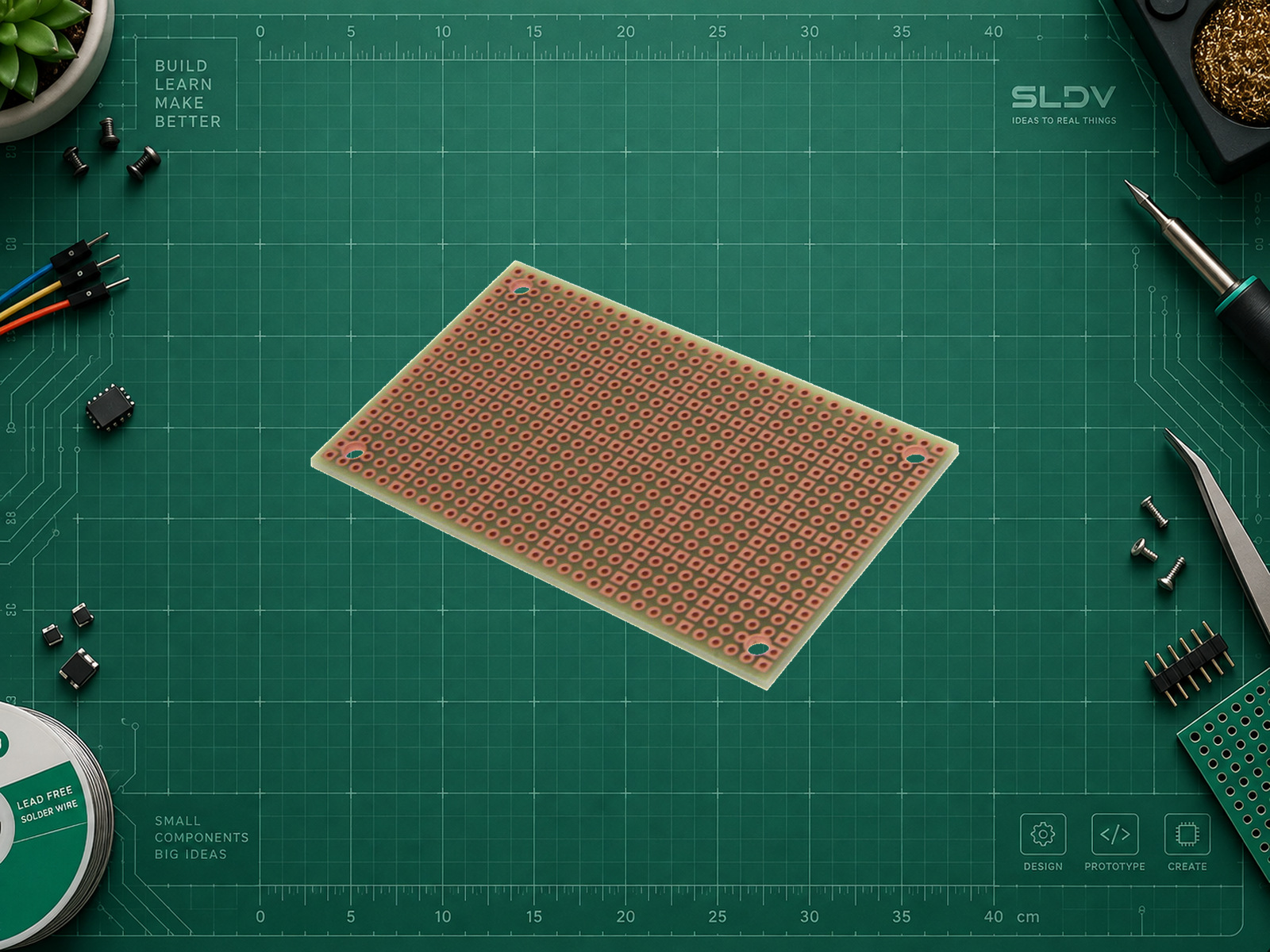

Паяный прототип удобен для небольшого законченного узла. Предусмотрите крепёж, доступ к контрольным точкам и разгрузку внешних проводов. Плата сама по себе не задаёт допустимый ток: узкая перемычка, припой и провод могут ограничивать его раньше контактной площадки. На фото — монтажная плата BusBoard PAD1 с отдельными площадками и металлизированными отверстиями. Источник фото: BusBoard Prototype Systems. Фон заменён, реальные детали и пропорции сохранены. Соседние площадки изолированы; площадки двух сторон одного отверстия соединены его металлизацией. Назначение цепей задаёт ваша схема, фиксированной распиновки устройства здесь нет.
Монтажная плата BusBoard PAD1: отдельные площадки, металлизированные отверстия, шаг 2,54 мм, 50×80 мм. Фото BusBoard Prototype Systems; фон заменён, реальные детали и пропорции сохранены.
Характеристики
- Шаг отверстий
- 2.54 мм
- Рисунок меди
- Pad-per-hole, отдельная площадка у каждого отверстия
- Размер PAD1
- 50 × 80 мм
- Сетка PAD1
- 31 × 19 отверстий
- Материал PAD1
- FR4, 1,6 мм, двусторонние площадки с металлизацией отверстий
- Питание модуля
- Пассивная монтажная плата; допустимые токи и напряжения задаются разводкой, зазорами, проводниками и изоляцией готовой сборки. Пример рассчитан на 3,3 В; универсального силового номинала нет.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги перенести макет на perfboard 2,54 мм, референс BPS PAD1. Сначала уточни точное исполнение и фото детали, задачу, напряжение, ток, длину проводов и условия эксплуатации. Если в проекте есть микроконтроллер, уточни его точную плату и среду. Не переноси рейтинги референса на безымянный аналог. Подготовь понятную схему соединений, порядок монтажа и проверку обрыва, короткого замыкания и переполюсовки. Самому пассивному компоненту не нужны драйвер, адрес шины или прошивка; код добавляй только для явно описанной активной части проекта. Определи рисунок меди, металлизацию отверстий и вид со стороны пайки; составь перечень связей, а не механическую копию расположения на breadboard.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Топология PAD1
Отдельные площадки; соединения добавляются вручнуюНе ожидать полос или пятёрок контактов от беспаечной платы.
- Вид монтажа
Проверить зеркальность нижней стороныСначала разметить разъёмы и контакт 1 на бумажном чертеже.
Перенос одной проверочной цепи
text1. Нарисуйте вид сверху с двумя раздельными сетями питания и местом резистора 1 кОм. Отдельно сверяйте вид со стороны пайки.
2. На чистой плате прозвоните соседние площадки: у PAD1 они изолированы. Одна металлизированная дырка соединяет свои площадки с обеих сторон.
3. Припаяйте резистор и две отдельные линии к его выводам; используйте изолированный провод там, где пересекаются разные сети.
4. Осмотрите мостики, капли припоя и обрезки. Измерьте сопротивление между входами: ожидается около 1 кОм, а не короткое замыкание.
5. Подайте 3,3 В через ограничение 10 мА, проверьте напряжение. После успешной проверки расширяйте схему по перечню сетей.
План проверки, а не отчёт об испытании. Пассивному компоненту прошивка и программные библиотеки не требуются.
