5mm Flexible Shaft Coupler — 5×5 / 5×8 mm
Adafruit — референсы · 1175 (5 → 5 мм) и 1176 (5 → 8 мм)
Передача вращения между двумя валами с небольшой допускаемой несоосностью.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает 1175 (5 → 5 мм) и 1176 (5 → 8 мм)
Гибкая спиральная муфта соединяет валы и допускает небольшое взаимное отклонение. Маркировки «5 mm coupler» недостаточно: нужно знать диаметры обоих отверстий. Поэтому здесь явно разделены реальные исполнения Adafruit 1175 и 1176.
Муфта 5×5 мм не соединит штатно вал 5 мм с необработанным участком ходового винта диаметром 8 мм. Для такого сочетания сначала проверяют геометрию обоих концов и возможность фиксации, а затем выбирают подходящую муфту. Номинальный диаметр резьбы винта не гарантирует правильную цилиндрическую посадочную поверхность.

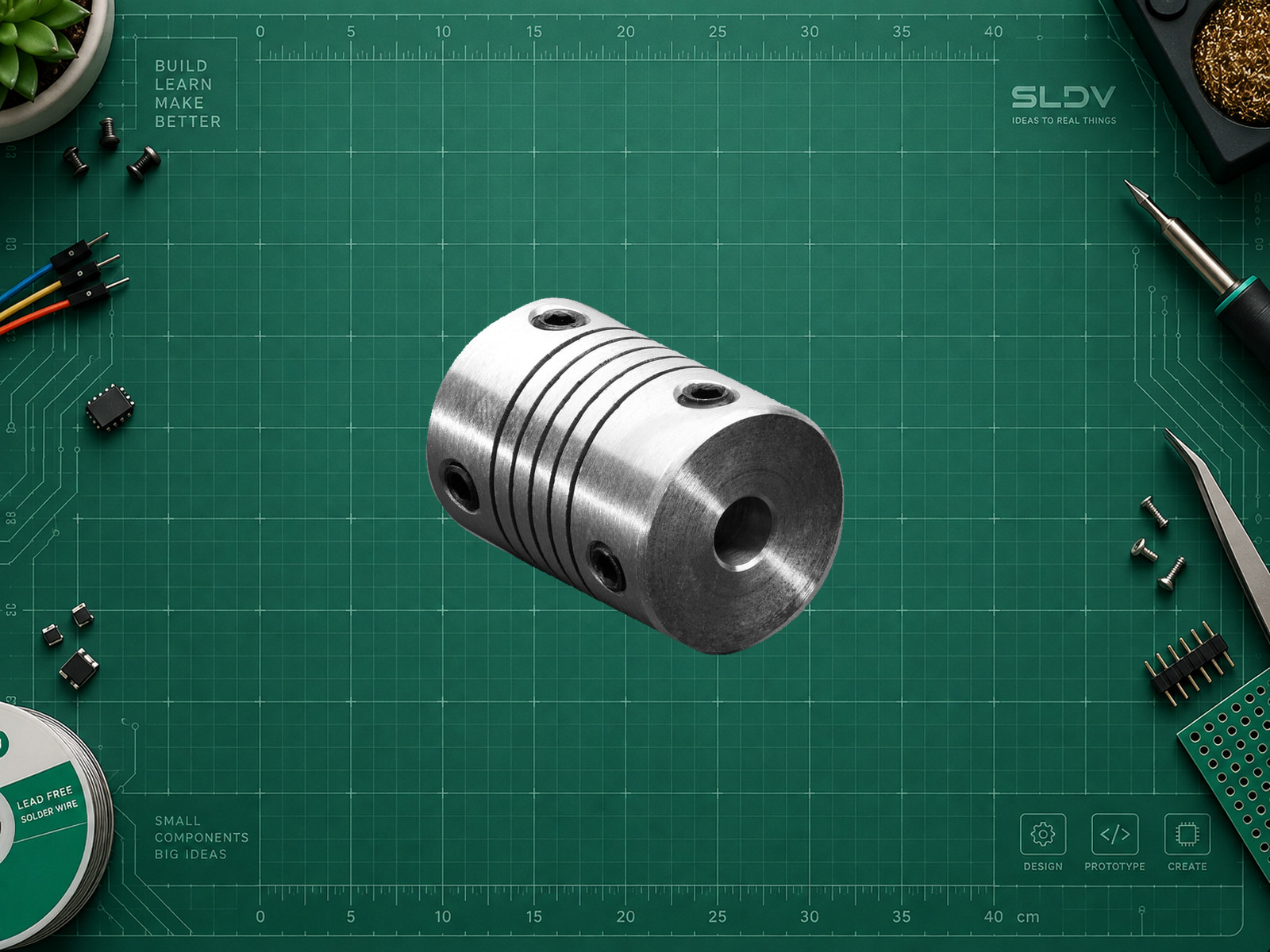

Спиральный прорез не компенсирует произвольный перекос. Муфта не заменяет осевой подшипник и не должна автоматически нести вес вертикальной оси. Допустимые момент, скорость и угловое/радиальное смещение на открытой странице не нормированы; их нельзя выдумывать. Соосность улучшают механической установкой прежде, чем рассчитывать на гибкость детали. На фото — муфта Adafruit 1175 для валов 5 × 5 мм. Исполнение 1176 для 5 × 8 мм на фото не показано. Источник фотографии: Adafruit. Фон заменён, реальные детали и пропорции сохранены.
Гибкая муфта Adafruit 1175 для соединения валов 5×5 мм. Вариант 1176 5×8 мм на фото не показан. Фото Adafruit; фон заменён, реальные детали и пропорции сохранены.
Характеристики
- Отверстия Adafruit 1175
- 5 мм и 5 мм
- Отверстия Adafruit 1176
- 5 мм и 8 мм
- Габариты обоих референсов
- Длина 25 мм; наружный диаметр 18 мм
- Материал
- Алюминий со спиральным прорезом
- Фиксация
- По два стопорных винта с каждой стороны
- Ключ референса
- 2 мм
- Питание модуля
- Не применимо: пассивная механическая деталь без питания и логических уровней. Электробезопасность установленной электроники оценивается отдельно.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги встроить 1175 (5 → 5 мм) и 1176 (5 → 8 мм) в мой проект. Сначала уточни точное исполнение детали, задачу, габариты, условия эксплуатации и ограничения. Если рядом есть электроника, уточни её модель; питание механической детали, GPIO, программный драйвер и библиотека не применимы. Подготовь механическую схему, порядок монтажа, необходимые проверки и признаки ошибки. Уточни оба диаметра, форму посадочных концов, момент и обороты. Раздели варианты 5×5 и 5×8. Предложи проверку соосности и отдельной осевой опоры без выдуманных предельных смещений или нагрузки.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Два диаметра
1175: 5/5 мм; 1176: 5/8 ммПроверить каждый конец отдельно; выбор не делается по одному размеру.
- Опора
Отдельные подшипники по проектуГибкая муфта передаёт вращение, но не определяет допустимую осевую нагрузку.
Механическая установка и проверка
text1. Измерьте оба конца валов и выберите соответствующие отверстия муфты.
2. Без питания установите валы с минимальной несоосностью, не деформируя спиральную часть.
3. Зафиксируйте стопорные винты по инструкции конкретной детали и проверьте глубину посадки; не сближайте торцы наугад.
4. Прокрутите вручную, проверьте биение и отсутствие касания; выполните медленный пробный запуск с ограждением.
План сборки и проверки, не отчёт об испытании. Самой механической детали электронная распиновка, программные библиотеки и прошивка не нужны.
