5V Mini Water Pump
DFRobot — выбранный референс; изготовитель произвольного mini pump неизвестен · DFRobot FIT0800 Amphibious Horizontal Submersible Pump, 3–6 V
Небольшой водяной насос для учебного полива, циркуляции воды и настольных фонтанов.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает DFRobot FIT0800 Amphibious Horizontal Submersible Pump, 3–6 V
Название «5V Mini Water Pump» объединяет разные насосы: погружные, мембранные, перистальтические и другие. Они отличаются способом заполнения водой, допустимостью сухого хода, напором и током. Здесь выбран DFRobot FIT0800, рассчитанный на 3–6 В и допускающий работу погружённым либо с подключёнными входной и выходной трубками.
Расход зависит от высоты подъёма, длины и сечения трубки. Пример не обещает паспортный расход именно при 5 В и не превращает время включения в точно отмеренный объём. Для дозирования нужна проверка в собранной системе или измерение потока.
Погружать можно только предназначенный для этого корпус насоса, а не источник, разъёмы или управляющую электронику. В пробе используется чистая вода и заранее заполненный насос, без сухого запуска и перекрытого выхода. Применимость материалов к питьевой воде, пище или агрессивным жидкостям не подтверждена.
В проекте полива нужны защита от работы без воды, ограничение максимального времени включения, защита от протечек и оценка самотёка после выключения. Для управления применяется отдельный силовой ключ/драйвер по пусковому току с защитой выбросов и общей землёй контроллера. Питание с GPIO или через слабый стабилизатор платы недопустимо.

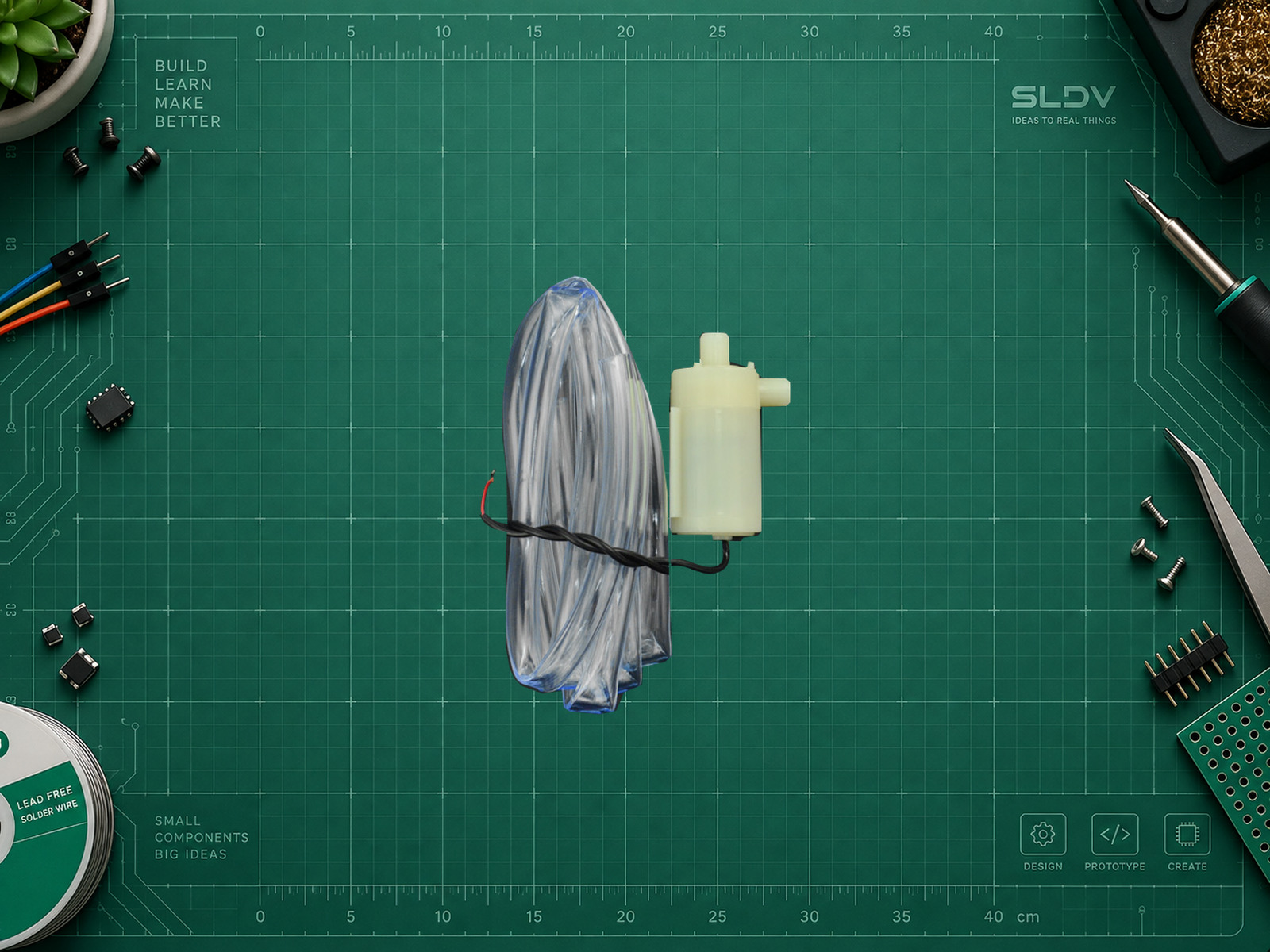

Мини-помпа 3–6 В, DFRobot FIT0800 · комплект с трубкой. Фото: DFRobot; https://www.dfrobot.com/product-2321.html. Лицензия на повторное использование не установлена. Удалён фон; объект равномерно масштабирован, детали и маркировка сохранены. Прозрачная трубка сохранена с исходными отражениями и просвечивающим фоном внутри материала; RGB не изменялся.
Схема соединений SLDV LAB показывает функциональные названия контактов; порядок строк не задаёт их физическое расположение. Подключение и первое включение выполняются по процедуре карточки.
Характеристики
- Документированный референс
- DFRobot FIT0800 Amphibious Horizontal Submersible Pump, 3–6 V
- Питание референса
- 3–6 В
- Опубликованный диапазон тока референса
- 150–370 мА
- Диаметр входа и выхода референса
- 5 мм
- Питание модуля
- Референс FIT0800: 3–6 В DC; проба при 5 В от отдельного ограниченного источника. Это двухпроводная силовая нагрузка, уровней логического интерфейса нет.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| + насоса по его паспорту | +5 В отдельного лабораторного источника через выключатель | Полярность проверить до включения; не считать любые два чёрных провода взаимозаменяемыми. |
| − насоса | Минус источника | Стенд без Arduino/ESP32; контакты и разъёмы остаются сухими. |
| Защитный диод поперёк насоса | Катод к +5 В, анод к минусу насоса | Для однонаправленного включения выбрать диод с прямым током не ниже 0,4 А и обратным напряжением с запасом выше 5 В; не перепутать полярность. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать 5V Mini Water Pump. Сначала уточни точный артикул и паспорт, тип исполнительного устройства, напряжение, рабочий/пусковой ток, режим работы, контроллер и задачу. Приведённый референс DFRobot FIT0800 Amphibious Horizontal Submersible Pump, 3–6 V не заменяет паспорт моего экземпляра. Подбери внешний источник, силовой ключ или подходящий драйвер, защиту от индуктивных выбросов и общую землю с контроллером. Не подключай нагрузку прямо к GPIO. Дай согласованные зависимости, полный пример либо безопасную низковольтную стендовую проверку, критерии остановки и обработку отказов.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Исполнение
DFRobot FIT0800Другой mini pump требует своей документации.
- Режим пробы
5 В DC; ограничение источника 0,4 АВыбранный предел для короткой пробы; пусковой ток производителем отдельно не указан, запуск не гарантируется.
- Среда
Чистая вода; насос заранее заполненВыход свободен, электроника и соединения вне воды.
- Библиотека
Не требуется для стендаПри автоматизации выбор ПО зависит от силового драйвера и контроллера.
Низковольтная стендовая проверка без микроконтроллера
text1. Проверьте, что это FIT0800, и осмотрите кабель, корпус и трубки.
2. При выключенном источнике соберите подключение по pins. Установите 5 В и предел 0,4 А, оставляя выход отключённым.
3. Закрепите насос в устойчивой ёмкости, заполните его водой. Для погружной пробы вода должна полностью покрывать насос. Выходную трубку закрепите над той же ёмкостью без перегиба и без перекрытия.
4. Разместите источник и сухие соединения выше и в стороне от воды; исключите попадание брызг и натяжение кабеля.
5. Включите питание кратко, до 1 секунды. При отсутствии потока, постоянном ограничении тока, течи или необычном звуке сразу выключите.
6. Если поток устойчив, сделайте пробу до 5 секунд и выключите. Не оставляйте насос без присмотра и не ждите опустошения ёмкости.
7. Отсоединяйте трубки и перемещайте насос только после выключения питания. Факт потока не является измерением расхода или подтверждением пищевой безопасности.
Полная первичная процедура для указанного референса, без программного API. Аппаратная проверка не выполнялась. Для неизвестного исполнения сначала требуется его паспорт; численные настройки нельзя переносить автоматически.
