ABS Electronics Project Box — Hammond 1591BBK
Hammond Manufacturing · 1591BBK
Размещение и механическая защита небольшого электронного устройства.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает 1591BBK
Hammond 1591BBK — конкретный корпус семейства 1591 с крышкой и направляющими для плат. Он служит референсом для типовых ABS-корпусов: название Project Box не задаёт единую форму, внутренний объём или класс защиты.
Наружные размеры не равны полезному месту для электроники. Внутри выступают стойки, направляющие и места крепления крышки; нужно учитывать высоту разъёмов, кабельные изгибы и возможность сборки. Геометрию вырезов и положение платы проверяют по чертежу именно 1591B.

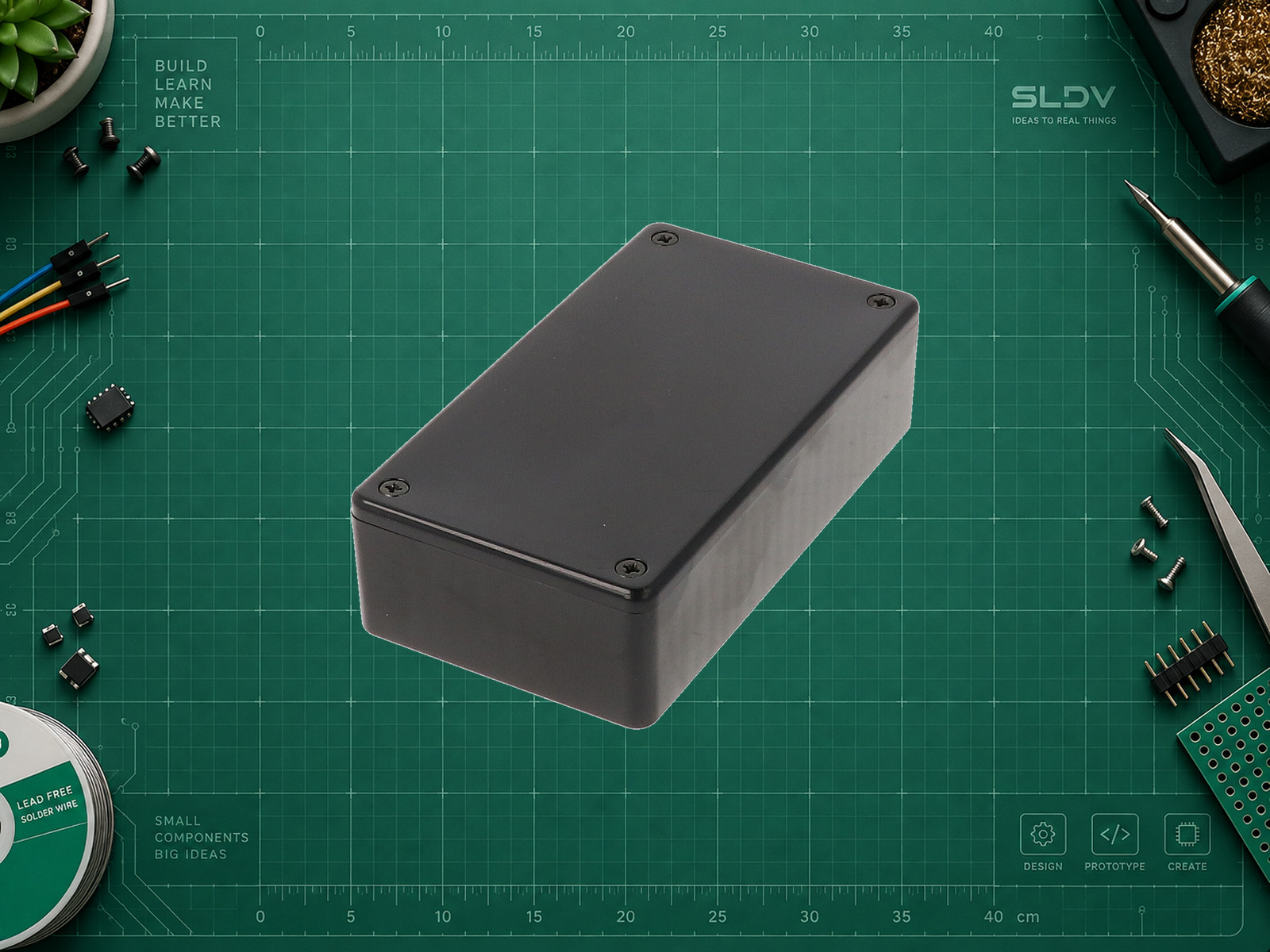

IP54 штатного корпуса не превращается в влагозащиту произвольного устройства после сверления. Отверстия, вентиляция, кабельные вводы и крышка образуют единую сборку. Класс UL94 V-0 материала также не является сертификатом электробезопасности собранного прибора. Для первой примерки используйте обесточенную электронику; сеть и значительное тепловыделение требуют отдельного проектирования. На фотографиях показан именно корпус Hammond 1591BBK: закрытый корпус и комплект с крышкой. Источник фотографий: Hammond Manufacturing. Фон заменён; реальные детали и пропорции сохранены.
Характеристики
- Наружные габариты
- 112 × 62 × 31 мм
- Материал
- ABS, чёрный
- Класс материала референса
- UL94 V-0
- Защита референсного корпуса
- IP54; модифицированную сборку проверяют отдельно
- Крепёж крышки
- M3 × 10 мм; штатная замена 1591MS100BK
- Питание модуля
- Не применимо: пассивная механическая деталь без питания и логических уровней. Электробезопасность установленной электроники оценивается отдельно.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги встроить 1591BBK в мой проект. Сначала уточни точное исполнение детали, задачу, габариты, условия эксплуатации и ограничения. Если рядом есть электроника, уточни её модель; питание механической детали, GPIO, программный драйвер и библиотека не применимы. Подготовь механическую схему, порядок монтажа, необходимые проверки и признаки ошибки. Уточни плату, размеры разъёмов, условия среды и тепловыделение. Проверь монтаж по чертежу 1591B; подготовь план отверстий и осмотра. Не назначай всей сборке IP54 или сетевую безопасность только по паспорту пустого корпуса.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Планировка
По внутреннему чертежу 1591BНе считайте наружные габариты доступным объёмом.
- После обработки
Повторная оценка защиты сборкиВырезы и вводы могут снизить защиту от пыли и воды.
Механическая установка и проверка
text1. Разместите габаритные модели платы и разъёмов внутри чертежа корпуса с учётом крышки.
2. Проверьте доступ к винтам и кабелям до сверления.
3. Выполните механическую обработку отдельно от электроники, удалите стружку и заусенцы.
4. Соберите корпус без питания, проверьте отсутствие зажатых проводов и контактирования крышки с платой.
План сборки и проверки, не отчёт об испытании. Самой механической детали электронная распиновка, программные библиотеки и прошивка не нужны.
