Adafruit KB2040
Adafruit · KB2040, PID 5302, 8 МБ QSPI Flash
RP2040-плата для клавиатур и макропадов
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает KB2040, PID 5302, 8 МБ QSPI Flash
Плата клавиатурного контроллера с форм-фактором Pro Micro, native USB и разъёмом STEMMA QT. Подходит для матриц механических клавиатур, макропадов и игровых панелей; Adafruit публикует проекты на KMK/CircuitPython. Из двадцати доступных GPIO восемнадцать находятся на краевых площадках, ещё два — на STEMMA QT. Совместимость корпуса с Pro Micro не делает уровни сигналов 5-вольтовыми и не гарантирует полную аналоговую совместимость. Питание мощной подсветки рассчитывают отдельно.
Характеристики
- Микроконтроллер
- Raspberry Pi RP2040, 2 × Arm Cortex-M0+
- Частота платы
- 125 МГц
- Внешняя QSPI Flash
- 8 МБ
- SRAM
- 264 КБ
- Доступные GPIO
- 20
- Габариты
- 35 × 17,8 × 4,9 мм
- Исполнение
- KB2040, PID 5302, 8 МБ QSPI Flash
- Питание
- USB-C 5 В; 3V — выход 3,3 В до 500 мА; RAW — выход USB через защиту
- Ввод/вывод
- 20 GPIO (18 на краях + 2 STEMMA QT); 4 ADC 12 бит; 2 I²C, 2 SPI, 2 UART в MCU; 16 каналов PWM, 8 автоматов PIO; DAC нет
- Среды
- Arduino IDE + Arduino-Pico; CircuitPython; KMK для клавиатур; RP2040 C/C++ SDK
- Ревизии
- Менялись цвет PCB, цвет QT-разъёма и стабилизатор; 500 мА по выходу 3,3 В подтверждены Adafruit
- Интерфейс
- I²C, SPI, UART, Аналоговый
ПРАКТИКА

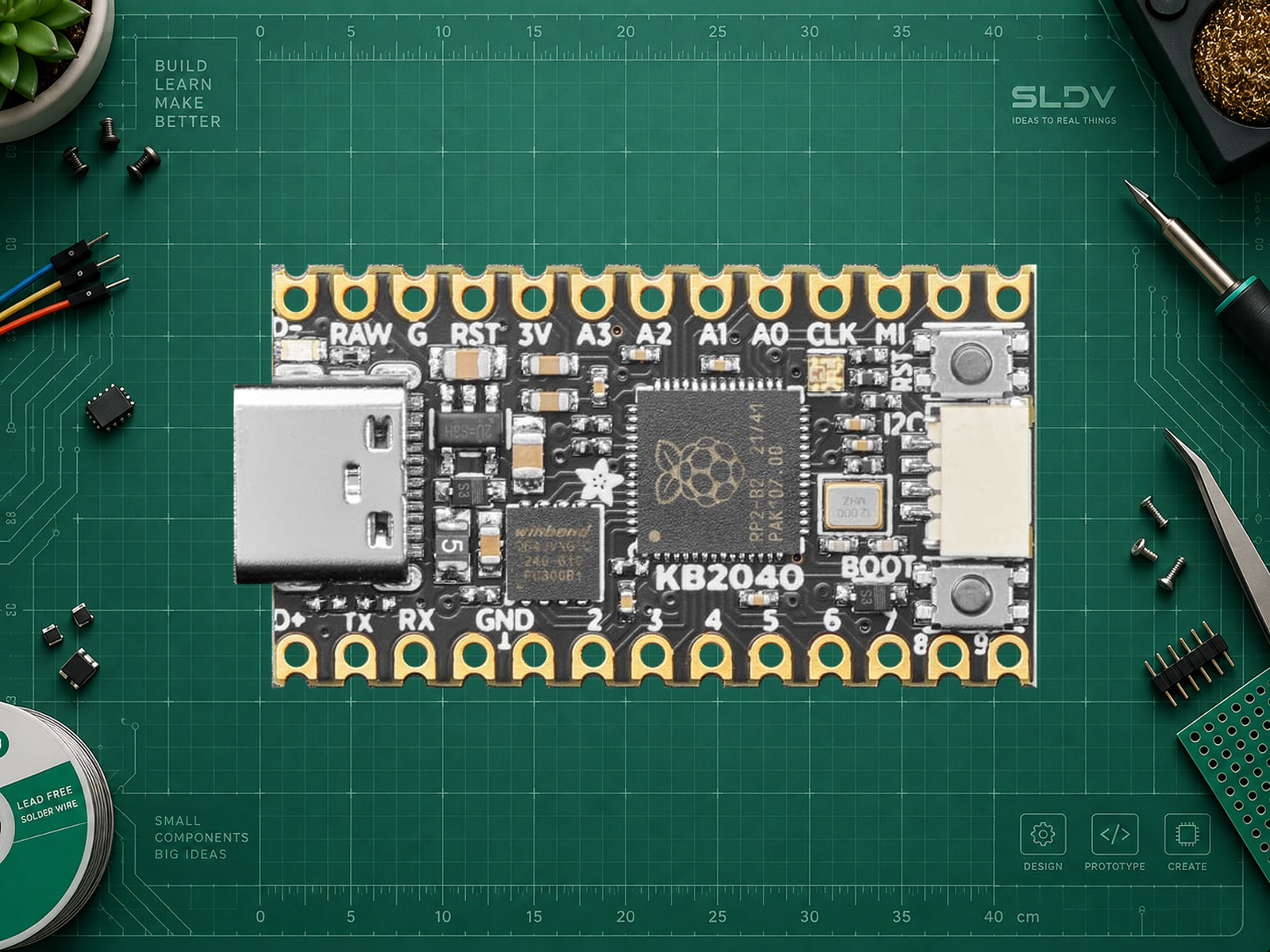

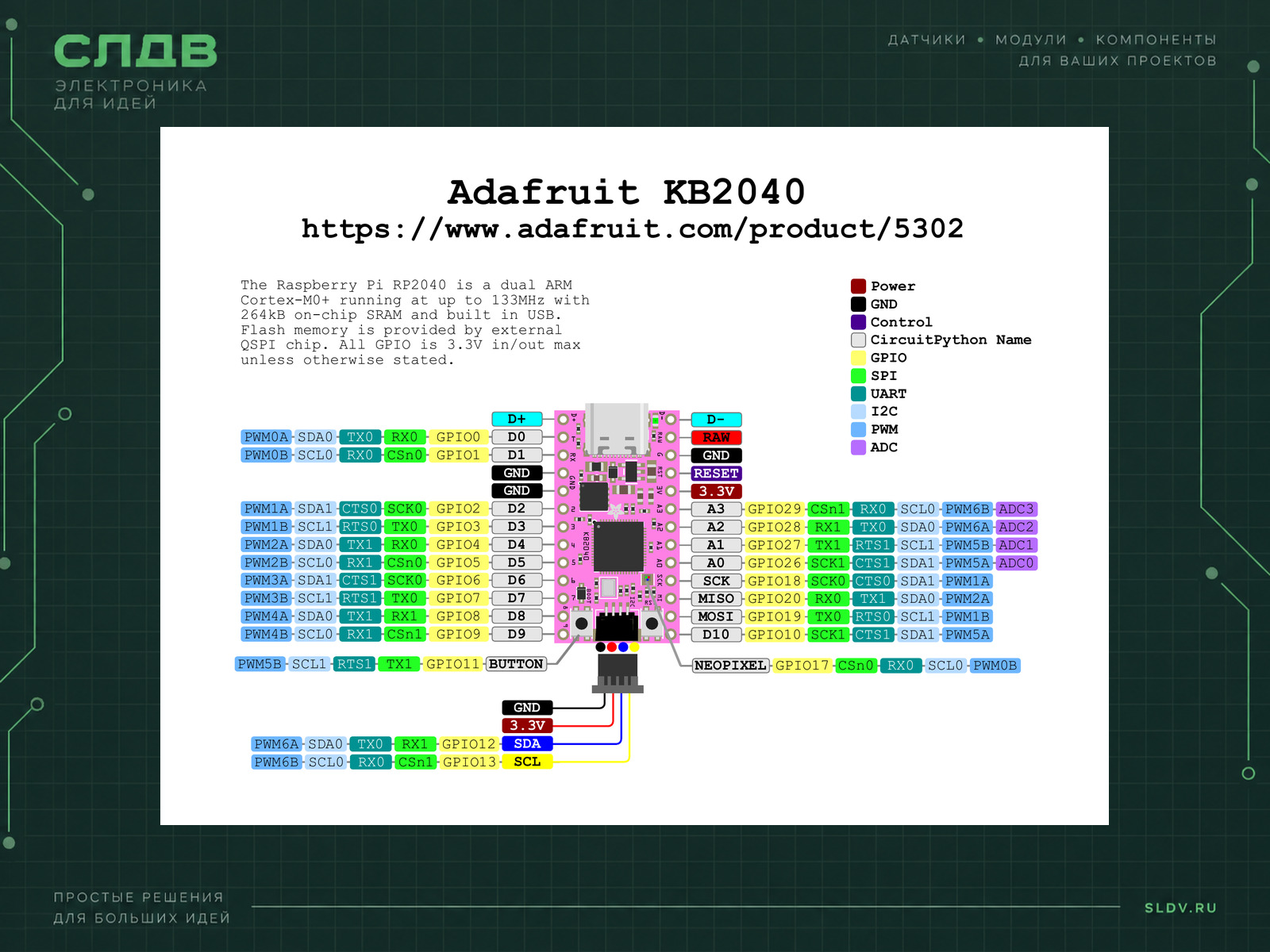

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB компьютера | USB-C | Питание и загрузка. |
| Встроенный NeoPixel | PIN_NEOPIXEL / GP17 | Один RGB LED на самой плате. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги использовать Adafruit KB2040 в моём проекте. Уточни задачу, среду разработки, физическую ревизию и внешние устройства. Различай имена на шелкографии, CircuitPython board и номера GPIO Arduino-Pico. Укажи безопасное питание, схему, точный core, библиотеки и полный минимальный пример, ожидаемый результат и диагностику загрузки. Не выдавай PIO за отдельную аппаратную периферию и не утверждай, что пример прошёл испытания без реального теста.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Core
Arduino-Pico by Earle F. PhilhowerПакет Raspberry Pi Pico/RP2040/RP2350 в Arduino IDE; не Arduino Mbed OS RP2040.
- Выбор платы
Adafruit KB2040Выбрать точную модель; GPIO и встроенные LED различаются.
- Вход в ROM-загрузчик
BOOT удерживать при Reset или подключении USBДолжен появиться диск RPI-RP2. Обычный двойной Reset не является универсальным входом в ROM RP2040.
- STEMMA QT / Wire
SDA GP12; SCL GP13Именно эти два GPIO находятся на QT-разъёме.
- SPI
CLK GP18; MO GP19; MI GP20Arduino использует номера GP, а не произвольную нумерацию Pro Micro.
- UART
TX GP0; RX GP1Serial1 в Arduino-Pico.
- Защита RAW
Штатная перемычка разомкнутаНе замыкайте перемычку USB+→RAW в минимальном примере: это обходит предохранитель и диод.
Первый запуск от USB без внешней схемы
cpp#include <Adafruit_NeoPixel.h>
// Только Adafruit KB2040 с Arduino-Pico.
Adafruit_NeoPixel pixel(1, PIN_NEOPIXEL, NEO_GRB + NEO_KHZ800);
void setup() {
pixel.begin();
pixel.clear();
pixel.show();
}
void loop() {
pixel.setPixelColor(0, pixel.Color(0, 8, 0));
pixel.show();
delay(500);
pixel.clear();
pixel.show();
delay(500);
}
Полный скетч Arduino-Pico с Adafruit_NeoPixel. Встроенный RGB NeoPixel подключён к GP17; отдельного переключаемого питания NEOPIXEL_POWER в этом варианте нет. Не переносите обычный D13 Blink из шаблонной инструкции: он не управляет встроенным RGB. Пиксель светит с низкой яркостью, внешняя схема не нужна. Заявленные 125 МГц — номинал платы в руководстве Adafruit; RP2040 рассчитан до 133 МГц, частоту выбирает firmware/core. Не компилировался и на железе не проверялся.
