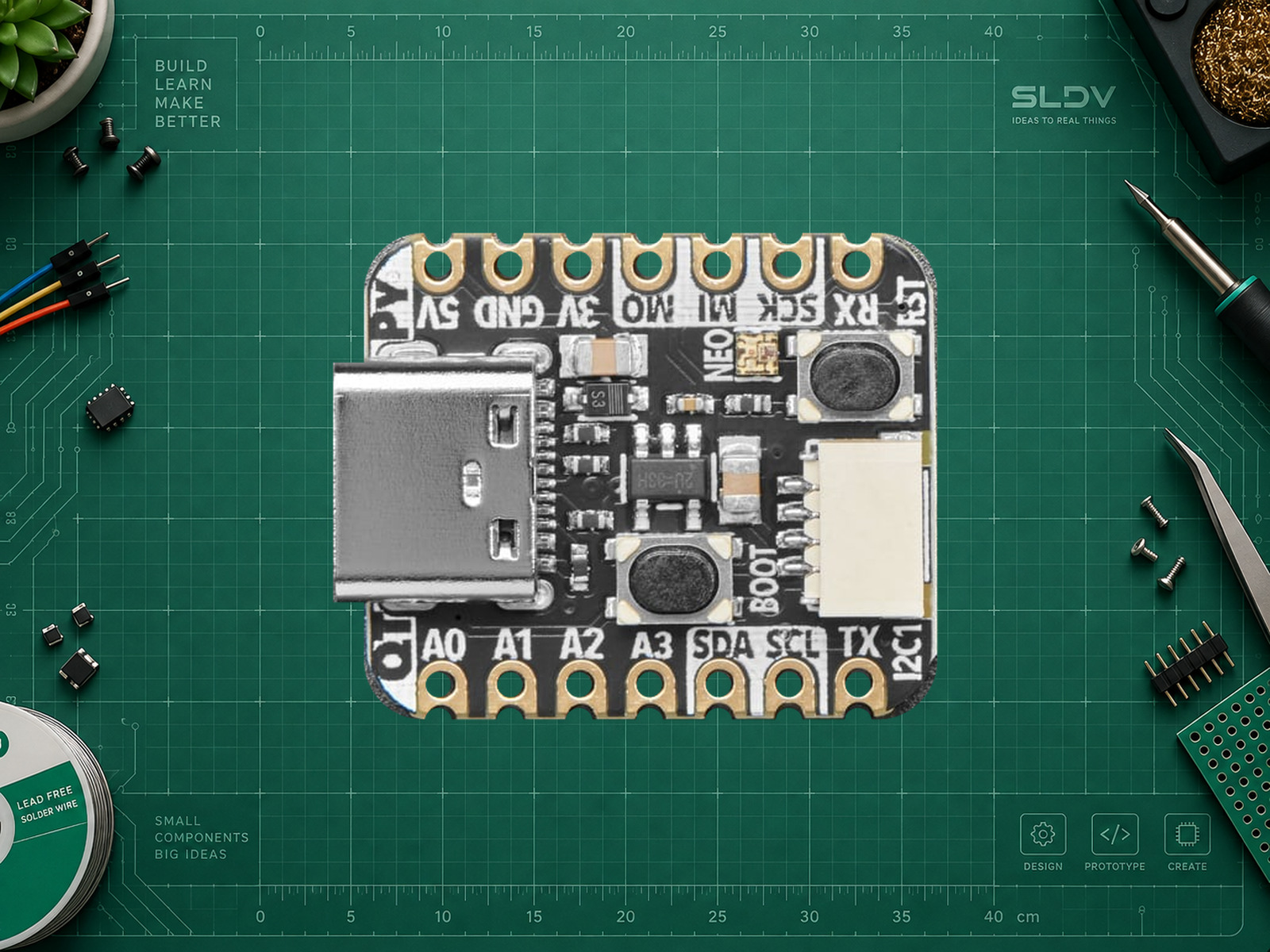

Adafruit QT Py RP2040
Adafruit · QT Py RP2040, PID 4900, 8 МБ QSPI Flash
Мини-плата RP2040 с двумя шинами I²C
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает QT Py RP2040, PID 4900, 8 МБ QSPI Flash
Миниатюрная плата для датчиков, USB-контроллеров и компактных световых устройств. STEMMA QT позволяет подключать I²C-модули без пайки. В отличие от QT Py SAMD21 здесь два ядра RP2040, больше Flash/SRAM и отдельная I²C-шина на QT-разъёме; аппаратного DAC нет. Пример реального проекта Adafruit — инфракрасный пульт Owl IR Remote. PIO помогает реализовать нестандартные интерфейсы, но не означает наличие отдельных аппаратных I²S или радиомодуля.
Характеристики
- Микроконтроллер
- Raspberry Pi RP2040, 2 × Arm Cortex-M0+
- Частота платы
- 125 МГц
- Внешняя QSPI Flash
- 8 МБ
- SRAM
- 264 КБ
- Доступные GPIO
- 13
- Габариты
- 21,8 × 17,8 × 5,8 мм
- Исполнение
- QT Py RP2040, PID 4900, 8 МБ QSPI Flash
- Питание
- USB-C 5 В; внешний 5V через защитный диод; 3V — выход 3,3 В до 500 мА
- Ввод/вывод
- 13 GPIO: 11 краевых + 2 STEMMA QT; 4 ADC 12 бит; 2 I²C; SPI/UART; PWM на GPIO (общие срезы); 8 автоматов PIO; DAC нет
- Среды
- Arduino IDE + Arduino-Pico; CircuitPython; MicroPython; RP2040 C/C++ SDK
- Ревизии
- 2022: возможна замена стабилизатора (не менее 500 мА) и цвета QT; 2023: новые кнопки, функциональность сохранена
- Интерфейс
- I²C, SPI, UART, Аналоговый
ПРАКТИКА

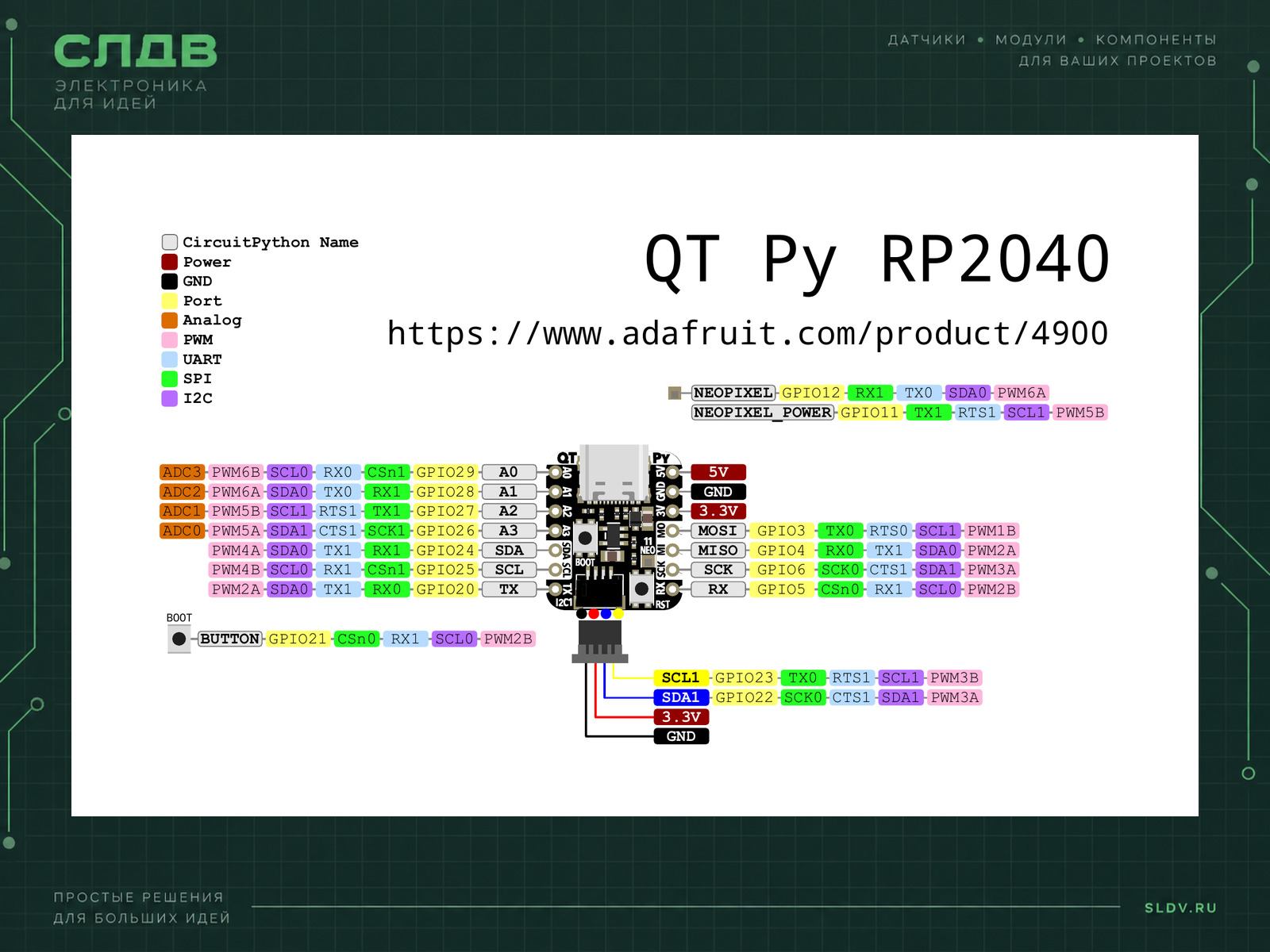

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB компьютера | USB-C | Только USB для примера. |
| Встроенный NeoPixel, данные | PIN_NEOPIXEL / GP12 | Уже подключён на плате. |
| Встроенный NeoPixel, питание | NEOPIXEL_POWER / GP11 | HIGH включает питание пикселя. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги использовать Adafruit QT Py RP2040 в моём проекте. Уточни задачу, среду разработки, физическую ревизию и внешние устройства. Различай имена на шелкографии, CircuitPython board и номера GPIO Arduino-Pico. Укажи безопасное питание, схему, точный core, библиотеки и полный минимальный пример, ожидаемый результат и диагностику загрузки. Не выдавай PIO за отдельную аппаратную периферию и не утверждай, что пример прошёл испытания без реального теста.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Core
Arduino-Pico by Earle F. PhilhowerПакет Raspberry Pi Pico/RP2040/RP2350 в Arduino IDE; не Arduino Mbed OS RP2040.
- Выбор платы
Adafruit QT Py RP2040Выбрать точную модель; GPIO и встроенные LED различаются.
- Вход в ROM-загрузчик
BOOT удерживать при Reset или подключении USBДолжен появиться диск RPI-RP2. Обычный двойной Reset не является универсальным входом в ROM RP2040.
- STEMMA QT
Wire1: SDA GP22; SCL GP23В CircuitPython board.STEMMA_I2C(); board.I2C() обслуживает боковые контакты.
- Боковая I²C
Wire: SDA GP24; SCL GP25Отдельна от QT-разъёма.
- SPI
SCK GP6; MI GP4; MO GP3SPI0 в Arduino-Pico.
- UART на маркировке TX/RX
Serial2: TX GP20; RX GP5Serial1 по умолчанию использует A1/GP28 и A0/GP29; не путать имена с Arduino pin number.
Первый запуск от USB без внешней схемы
cpp#include <Adafruit_NeoPixel.h>
// Только Adafruit QT Py RP2040 с Arduino-Pico.
Adafruit_NeoPixel pixel(1, PIN_NEOPIXEL, NEO_GRB + NEO_KHZ800);
void setup() {
pinMode(NEOPIXEL_POWER, OUTPUT);
digitalWrite(NEOPIXEL_POWER, HIGH);
pixel.begin();
pixel.clear();
pixel.show();
}
void loop() {
pixel.setPixelColor(0, pixel.Color(0, 8, 0));
pixel.show();
delay(500);
pixel.clear();
pixel.show();
delay(500);
}
Полный пример Arduino-Pico с Adafruit_NeoPixel. PIN_NEOPIXEL=GP12, NEOPIXEL_POWER=GP11; это другая нумерация, чем у QT Py SAMD21. Все подключения уже на плате. Результат: один встроенный пиксель мигает зелёным с низкой яркостью. Для восстановления удерживайте BOOT при Reset; нужен USB-кабель с данными. Пример составлен по документации, без компиляции и аппаратного теста.
