Arduino GIGA R1 WiFi

Arduino · GIGA R1 WiFi (ABX00063)

Для экранов, камер и обработки звука

Автор: SLDV LAB

Опубликовано 8 октября 2026 г. · Обновлено 8 октября 2026 г.

СложностьСредне

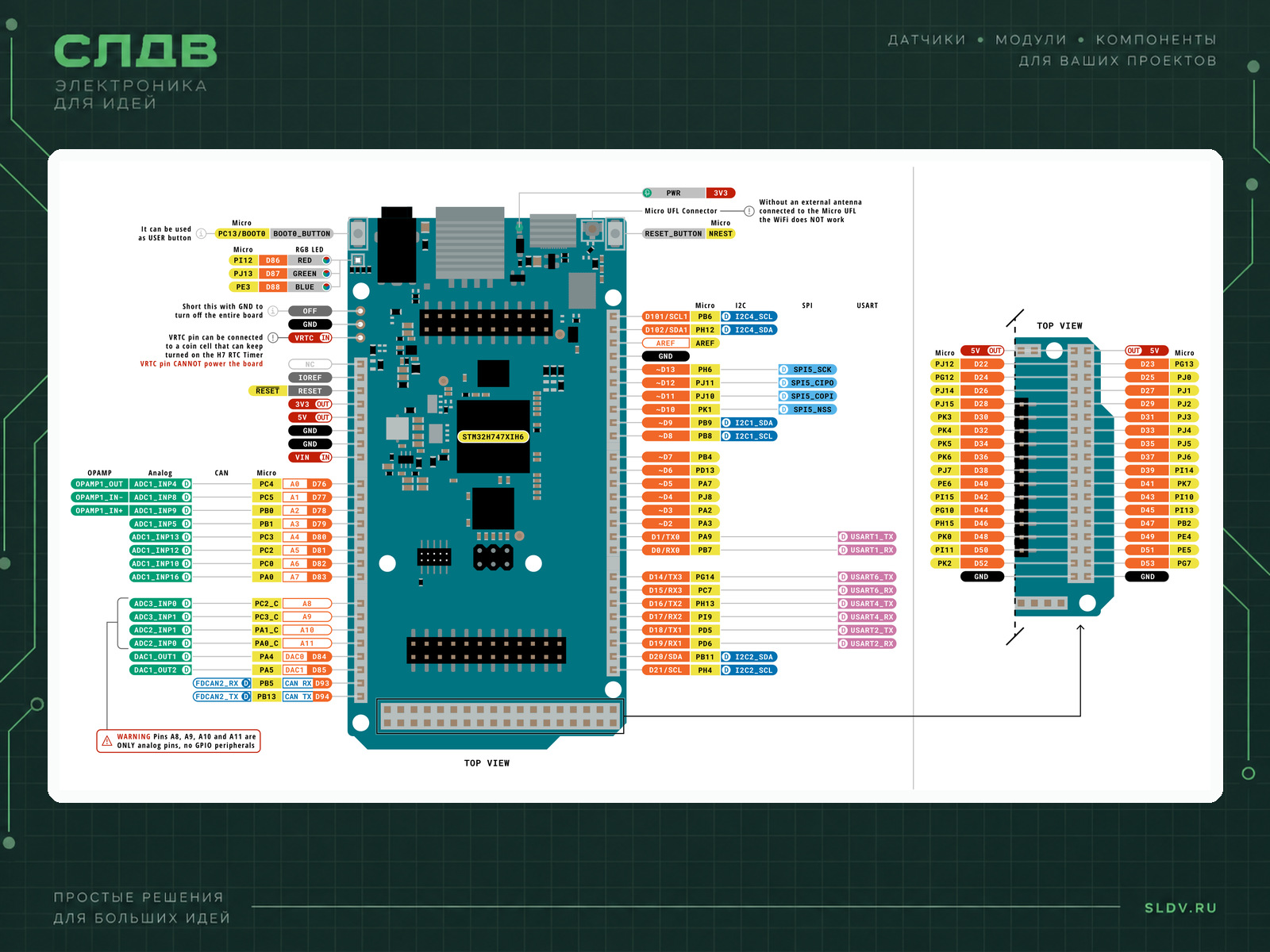

Arduino GIGA R1 WiFi — документация производителя Arduino GIGA R1 WiFi — официальная распиновка (Arduino, CC BY-SA 4.0)Arduino GIGA R1 WiFi — техническое описание Официальный индекс пакетов Arduino Arduino — исходная фотография платы (© Arduino)Creative Commons Attribution-ShareAlike 4.0

Проекты с компонентом

О МОДУЛЕ

Что делает GIGA R1 WiFi (ABX00063)

GIGA R1 WiFi подходит, когда обычной платы не хватает для графического интерфейса, обработки звука или управления множеством устройств. Два ядра STM32 можно распределить между пользовательским интерфейсом и задачами реального времени; разъёмы дисплея, камеры и USB-хоста сокращают количество переходников.

Экран, камера и CAN-трансивер в саму плату не встроены. Разъём для камеры не означает наличие камеры в комплекте. Плату нельзя считать электрически совместимой с 5-вольтовыми шилдами Mega: размеры похожи, но уровни сигналов 3,3 В. Для беспроводного соединения нужна подключённая внешняя антенна.

Источники изображений

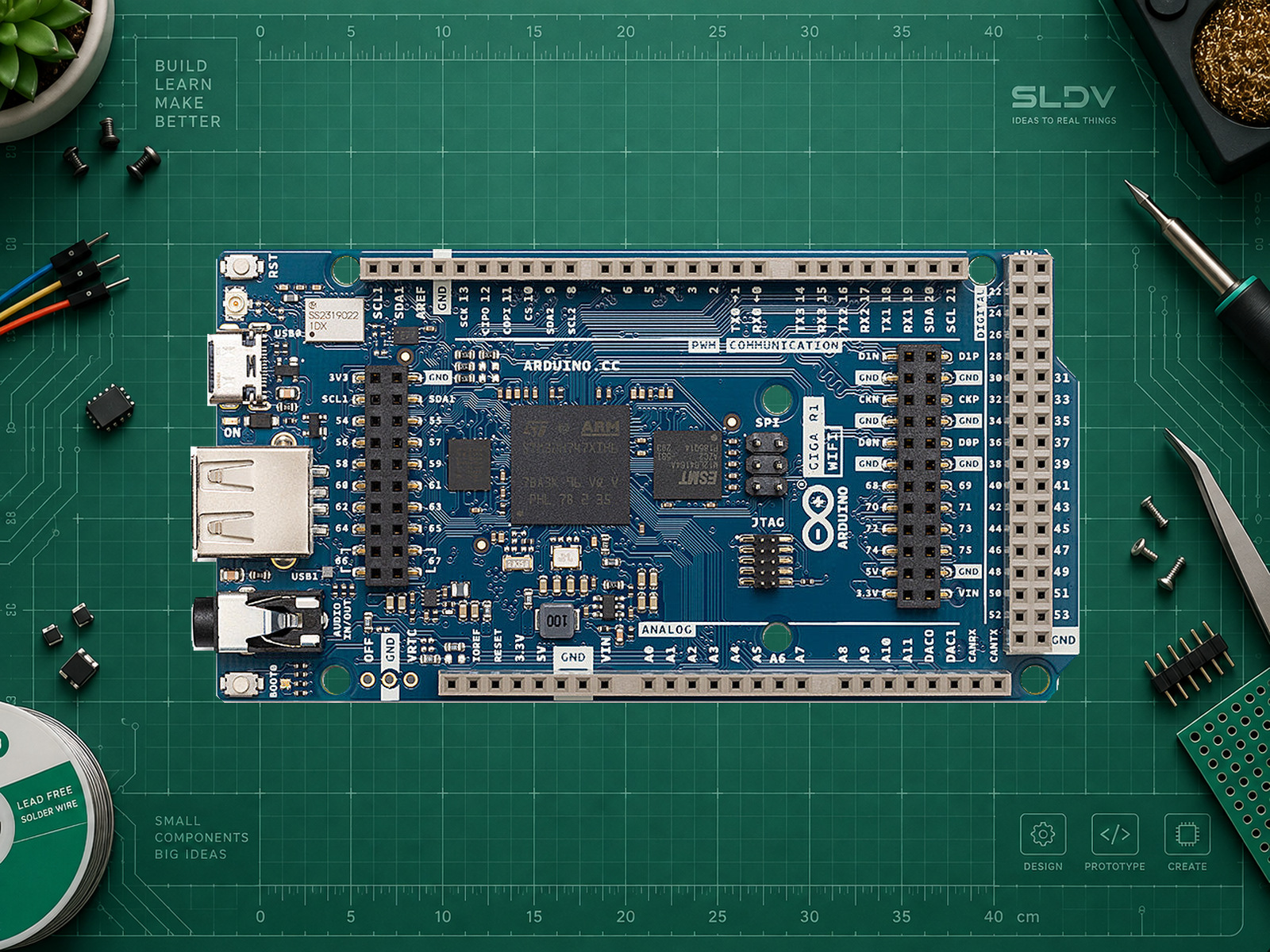

Фотография: © Arduino, официальный магазин производителя; выполнены негенеративная вырезка фона, пропорциональное масштабирование и размещение на фоне SLDV LAB. Открытая лицензия фотографии отдельно не подтверждена. Распиновка: Arduino, CC BY-SA 4.0; использован фрагмент официального PDF без перерисовки. Адаптация компоновки: SLDV LAB, CC BY-SA 4.0. Ссылки на исходники и лицензию находятся в документации.

Характеристики

Основной микроконтроллер: STM32H747XIH6
Частота основного ядра: 480 МГц
Частота второго ядра Cortex-M4: 240 МГц
Установленная память: 2 МБ Flash и 1 МБ RAM внутри STM32; дополнительно 16 МБ QSPI NOR Flash и 8 МБ SDRAM. Доступная скетчу память зависит от выбранного разделения между ядрами.
Беспроводная связь: Wi-Fi 2,4 ГГц 802.11b/g/n и Bluetooth LE через Murata 1DX. Поддержка BLE зависит от стека; ArduinoBLE не является Bluetooth Classic/SPP. Для Wi-Fi подключите штатную внешнюю антенну.
Выводы и интерфейсы: 76 цифровых линий по спецификации платы, 12 входов ADC и 2 DAC; A8–A11 предназначены только для аналогового ввода. 4 UART, 3 I²C, 2 SPI, FDCAN с внешним трансивером.
Уровень логики: 3.3 В
Размеры платы: 101 × 53 мм
USB: USB-C: устройство/HID; USB-A: хост USB 2.0
Интерфейс: I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
Питание модуля: Питание: USB-C 5 В либо VIN 6–24 В. Логика и АЦП 3,3 В; не подключайте сигналы 5 В напрямую.

ПРАКТИКА

Подключение

Контакт модуля	Контакт платы	Назначение
USB-C	USB компьютера	Кабель с передачей данных, питание 5 В.
GND	GND внешнего устройства	Общая земля при подключении периферии.
D20 / SDA	SDA устройства I²C	Основная шина Wire, логика 3,3 В.
D21 / SCL	SCL устройства I²C	Основная шина Wire, логика 3,3 В.
LEDG	Встроенный RGB-светодиод	D87 / PJ13; внешнее подключение для примера не нужно.

Подходит для Arduino. Выберите контакты по документации своей платы.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги интегрировать Arduino GIGA R1 WiFi в мой проект. Уточни задачу, периферию, питание и среду разработки. Используй Arduino Mbed OS Giga Boards и точную распиновку этой платы. Разделяй память основного микроконтроллера, внешнюю память и радиосопроцессор. Проверь допустимые уровни 3,3 В и совместимость библиотек; не используй произвольные GPIO другой платы. Дай минимальный полный скетч, обработку ошибок и порядок проверки без предположений об испытаниях оборудования.

Библиотеки

Ссылки на библиотеки для этой модели ещё не добавлены.

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Arduino IDE · пакет плат: Arduino Mbed OS Giga Boards
Установите через Boards Manager.
Версия пакета в официальном индексе: 4.6.0
Проверена 8 октября 2026 года; пример использует базовый API Arduino.
Tools → Board: Arduino Giga R1
Выберите именно эту модель, затем её USB-порт.
Arduino CLI · FQBN: arduino:mbed_giga:giga
Идентификатор платы.
Встроенный светодиод: LED_BUILTIN / LEDG = D87 (PJ13), зелёный канал RGB, активный LOW
Пин согласован с официальной распиновкой; периферия для Blink не нужна.
Tools → Target core: Main Core
Минимальный скетч выполняется на Cortex-M7; M4 для него не программируется.

Первый запуск: встроенный светодиод

cpp

#include <Arduino.h>

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
}

Полный скетч для Arduino GIGA R1 WiFi и указанного пакета. Подключите USB с передачей данных, выберите плату и порт, нажмите Verify и Upload. Светодиод должен переключаться раз в секунду. Используются pinMode, digitalWrite, delay и LED_BUILTIN. На физической плате не испытывался; сборка компилятором в этом пакете не выполнялась.
