Arduino MKR NB 1500

Arduino · MKR NB 1500 (ABX00019)

Для телеметрии через NB-IoT и LTE-M

Автор: SLDV LAB

Опубликовано 8 октября 2026 г. · Обновлено 8 октября 2026 г.

СложностьСредне

Arduino MKR NB 1500 — документация производителя Arduino MKR NB 1500 — официальная распиновка Arduino Исходная фотография (© Arduino)Официальный индекс пакетов Arduino Creative Commons Attribution-ShareAlike 4.0 Waveshare SIM7080G HAT — документация альтернативы Arduino — MKR NB 1500, полные характеристики и питание

Проекты с компонентом

О МОДУЛЕ

Что делает MKR NB 1500 (ABX00019)

MKR NB 1500 позволяет передавать показания датчиков через специализированную сотовую сеть без локального Wi-Fi. Пользовательский скетч работает на SAMD21, модем SARA-R410M обслуживает соединение.

Перед проектированием устройства проверьте у оператора наличие LTE-M или NB-IoT, совместимость SIM/APN и используемые диапазоны. Обычная надпись «4G» на тарифе не гарантирует подходящую услугу. Для радиосвязи нужна внешняя антенна; стартовый Blink не включает модем и не проверяет регистрацию в сети.

Китайская альтернатива

Waveshare SIM7080G Cat-M/NB-IoT HAT — китайская альтернатива сотовому модему, а не всей MKR NB 1500. Он работает с внешним Arduino/STM32 через UART/AT-команды, имеет другой модем и распиновку и требует отдельной основной платы. Подбирайте SIM, диапазоны, питание и логику по документации Waveshare; MKRNB не является готовым драйвером этой замены.

Источники изображений

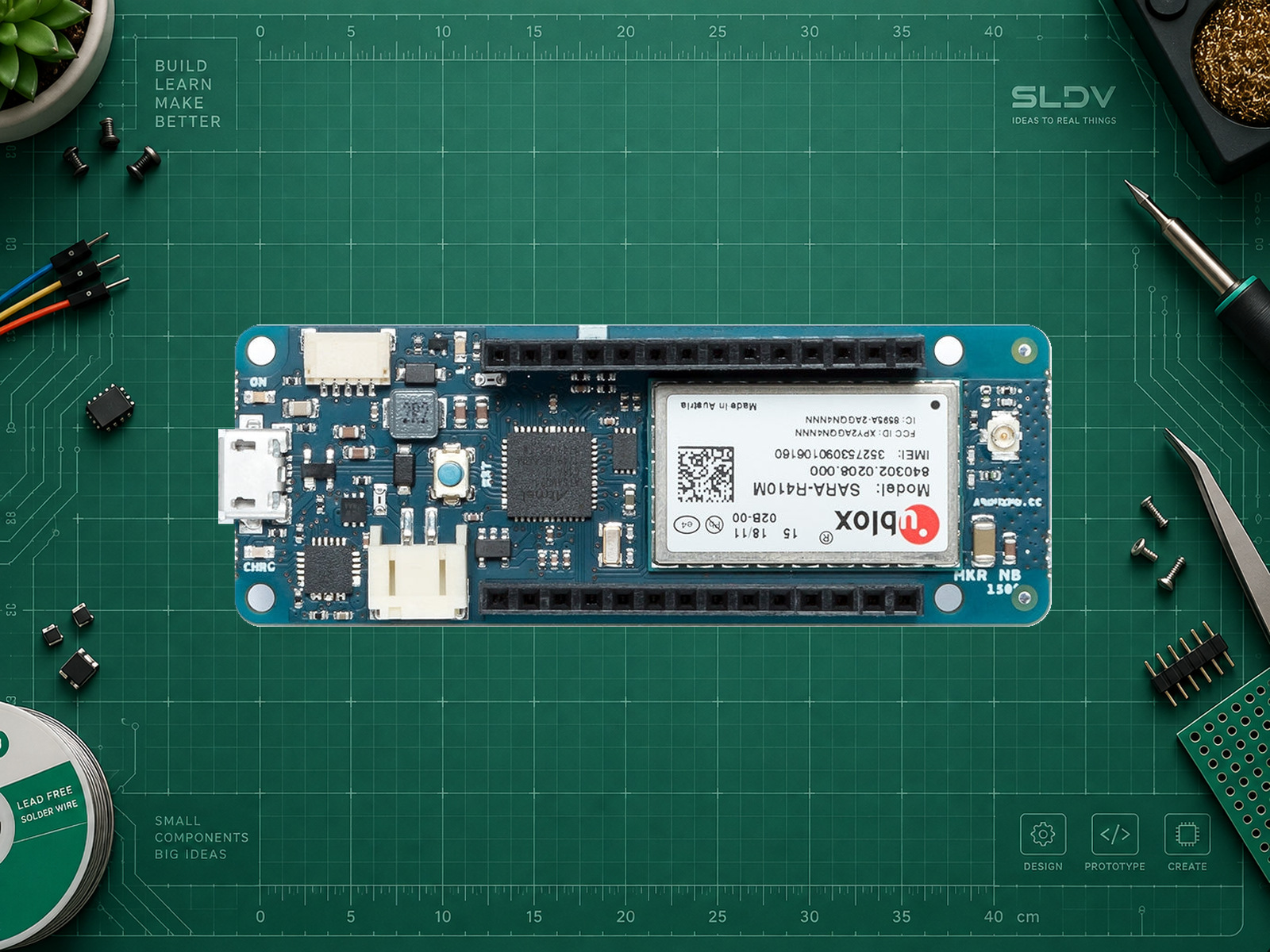

Фотография: © Arduino, официальный источник производителя. Выполнены негенеративная вырезка, пропорциональное масштабирование и размещение на предоставленном фоне SLDV LAB; открытая лицензия фотографии отдельно не подтверждена. Распиновка: Arduino, CC BY-SA 4.0; фрагмент официального PDF без перерисовки. Адаптация компоновки: SLDV LAB, CC BY-SA 4.0. Ссылки на оригиналы приведены в документации.

Характеристики

Основной микроконтроллер: Microchip ATSAMD21G18A
Частота основного ядра: 48 МГц
Установленная память: SAMD21: 256 КБ внутренней Flash и 32 КБ SRAM. Модем SARA-R410M имеет отдельную прошивку; его память не прибавляется к SRAM/Flash основного скетча.
Беспроводная связь: u-blox SARA-R410M-02B: LTE Cat-M1 и NB-IoT (NB1). Нужны подходящая SIM-карта, внешняя антенна, поддержка диапазонов и услуги у оператора. Wi-Fi/Bluetooth отсутствуют.
Выводы и интерфейсы: 22 сигнальные линии D0–D21, включая A0–A6 с совмещёнными функциями; 7 ADC, DAC на A0. I²C D11/D12, SPI D8/D9/D10, UART D13/D14.
Размеры платы: 67,64 × 25 мм
Уровень логики: 3.3 В
Интерфейс: I²C, SPI, UART, Аналоговый
Питание модуля: USB или VIN: стабилизированные 5 В. Разъём батареи: одноэлементный Li-Po 3,7 В, с проверкой полярности и требований зарядной схемы. Логика 3,3 В; входы не допускают 5 В.

ПРАКТИКА

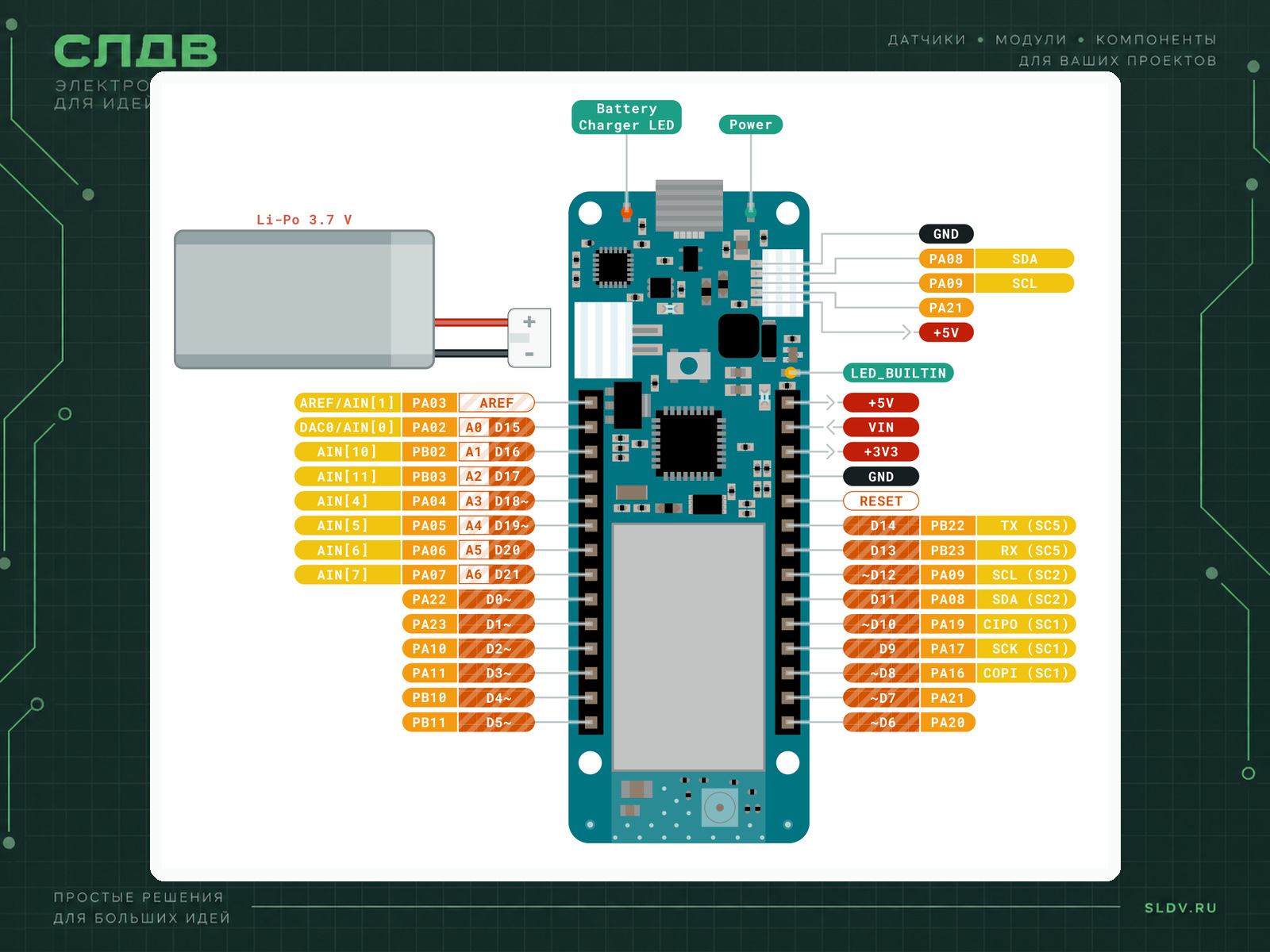

Подключение

Контакт модуля	Контакт платы	Назначение
Micro-USB	USB компьютера	5 В, кабель с передачей данных.
GND	GND периферии	Общая земля.
D11 / SDA	SDA устройства I²C	PA08; основной Wire, 3,3 В.
D12 / SCL	SCL устройства I²C	PA09; основной Wire, 3,3 В.
LED_BUILTIN	Встроенный светодиод D6	PA20; стартовый код не включает радиопередатчик.

Подходит для Arduino. Выберите контакты по документации своей платы.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги интегрировать Arduino MKR NB 1500 в мой проект. Уточни задачу, периферию, точное исполнение, питание и среду разработки. Используй Arduino SAMD Boards (32-bits ARM Cortex-M0+) и официальную распиновку этой модели. Разделяй MCU, сопроцессоры и внешнюю память; проверь уровни 3,3 В и совместимость библиотек. Дай минимальный полный пример, обработку ошибок, необходимые настройки и порядок проверки. Не переноси параметры похожей платы или другой ревизии.

Библиотеки

ArduinoMKRNB

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Arduino IDE · пакет плат: Arduino SAMD Boards (32-bits ARM Cortex-M0+)
Установите через Boards Manager.
Версия пакета: 1.8.14
Номер из официального индекса пакетов, проверен 8 октября 2026 года.
Tools → Board: Arduino MKR NB 1500
Выберите указанную модель, затем USB-порт.
Встроенный светодиод: LED_BUILTIN = D6 / PA20
Управляется LED_BUILTIN выбранного ядра; внешнее подключение не требуется.
Arduino CLI · FQBN: arduino:samd:mkrnb1500
Идентификатор точной платы.

Первый запуск: встроенный светодиод

cpp

#include <Arduino.h>

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}

Полный скетч для Arduino MKR NB 1500 и указанного пакета. Подключите USB-кабель с передачей данных, выберите плату и порт, выполните Verify и Upload. Ожидается переключение LED раз в секунду. Базовый API Arduino: pinMode, digitalWrite, delay. Компиляция и испытания на физической плате здесь не выполнялись.
