Arduino MKR WiFi 1010

Arduino · MKR WiFi 1010 (ABX00023)

Для датчиков с Wi-Fi и связи по Bluetooth

Автор: SLDV LAB

Опубликовано 8 октября 2026 г. · Обновлено 8 октября 2026 г.

СложностьСредне

Arduino MKR WiFi 1010 — документация производителя Arduino MKR WiFi 1010 — официальная распиновка (Arduino, CC BY-SA 4.0)Arduino MKR WiFi 1010 — техническое описание Официальный индекс пакетов Arduino ArduinoBLE для MKR WiFi 1010 Arduino — исходная фотография платы (© Arduino)Creative Commons Attribution-ShareAlike 4.0

Проекты с компонентом

О МОДУЛЕ

Что делает MKR WiFi 1010 (ABX00023)

MKR WiFi 1010 позволяет собрать сетевой датчик или контроллер автоматики без отдельного Wi-Fi-модуля. Основной SAMD21 выполняет Arduino-скетч, а NINA-W102 обслуживает беспроводную связь. Разъём Li-Po и схема зарядки удобны для автономных устройств.

Для сети используют WiFiNINA, для BLE — ArduinoBLE; прошивка NINA должна быть совместима с выбранной библиотекой. Не переносите в эту плату примеры для полноценной ESP32: здесь скетч обычно выполняется на SAMD21. Периферия должна работать с логикой 3,3 В, а полярность аккумулятора нужно сверять до подключения.

Источники изображений

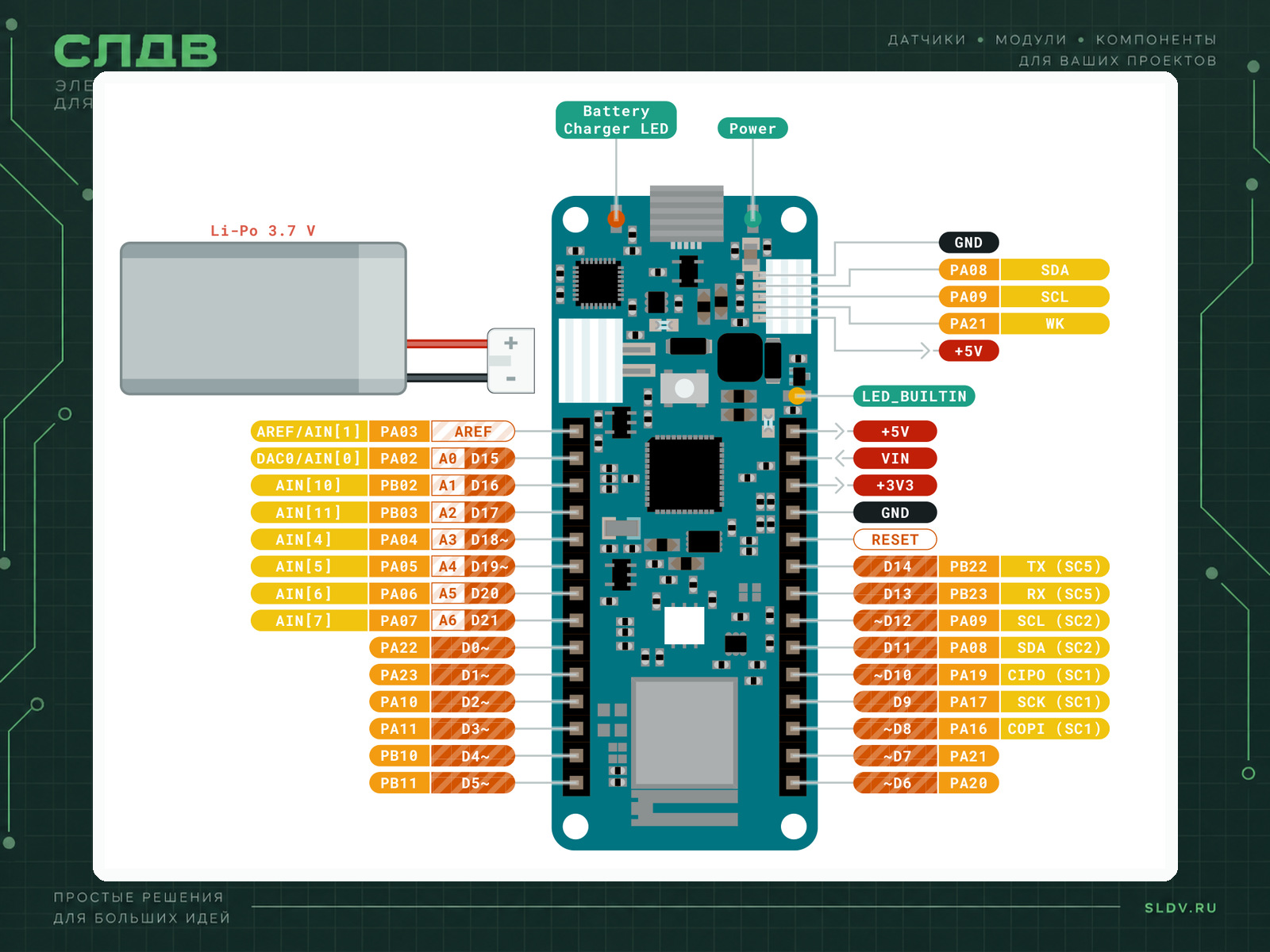

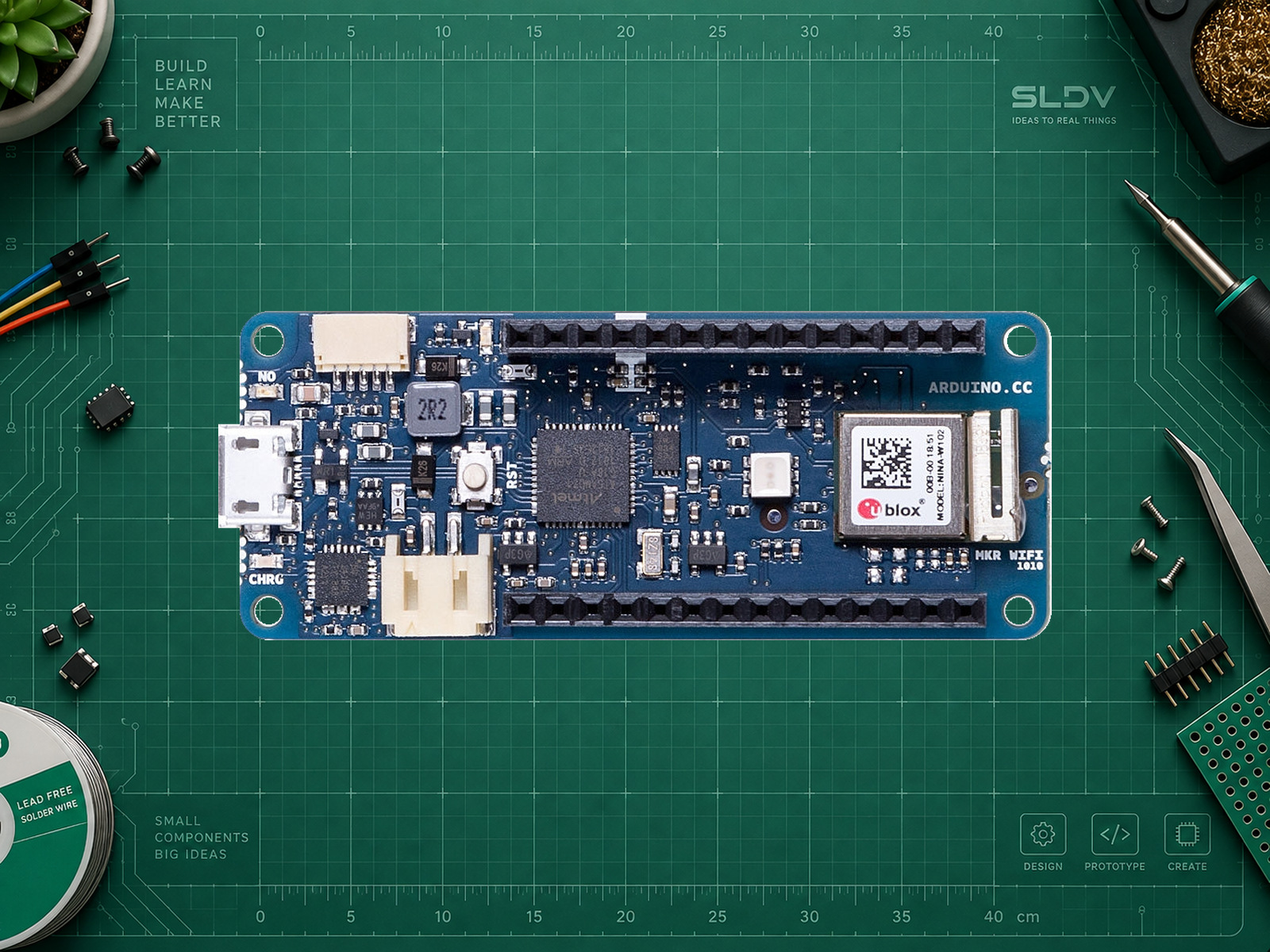

Фотография: © Arduino, официальный магазин производителя; выполнены негенеративная вырезка фона, пропорциональное масштабирование и размещение на фоне SLDV LAB. Открытая лицензия фотографии отдельно не подтверждена. Распиновка: Arduino, CC BY-SA 4.0; использован фрагмент официального PDF без перерисовки. Адаптация компоновки: SLDV LAB, CC BY-SA 4.0. Ссылки на исходники и лицензию находятся в документации.

Характеристики

Основной микроконтроллер: ATSAMD21G18A
Частота основного ядра: 48 МГц
Установленная память: У основного ATSAMD21G18A: 256 КБ Flash и 32 КБ SRAM. Память и процессор NINA-W102 относятся к радиосопроцессору и не прибавляются к памяти скетча SAMD21.
Беспроводная связь: NINA-W102: Wi-Fi 2,4 ГГц 802.11b/g/n. ArduinoBLE обеспечивает Bluetooth Low Energy. Возможности BR/EDR радиомодуля не означают готовую поддержку Classic/SPP в стандартном Arduino-скетче.
Выводы и интерфейсы: 22 выведенные сигнальные линии D0–D21, включая совмещённые A0–A6; 7 ADC, 1 DAC на A0. I²C D11/D12, SPI D8/D9/D10, UART D13/D14.
Уровень логики: 3.3 В
Размеры платы: 61,5 × 25 мм
USB: Micro-USB, USB Full Speed device/host
Интерфейс: I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
Питание модуля: Питание USB или VIN: 5 В; разъём аккумулятора: односекционный Li-Po 3,7 В с правильной полярностью. Логика 3,3 В; входы не допускают 5 В.

ПРАКТИКА

Подключение

Контакт модуля	Контакт платы	Назначение
Micro-USB	USB компьютера	Кабель с передачей данных; питание 5 В.
GND	GND внешнего устройства	Общая земля.
D11 / SDA	SDA устройства I²C	Основная шина Wire; уровни 3,3 В.
D12 / SCL	SCL устройства I²C	Основная шина Wire; уровни 3,3 В.
LED_BUILTIN	Встроенный светодиод D6	Внешнее подключение для примера не нужно.

Подходит для Arduino. Выберите контакты по документации своей платы.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги интегрировать Arduino MKR WiFi 1010 в мой проект. Уточни задачу, периферию, питание и среду разработки. Используй Arduino SAMD Boards (32-bits ARM Cortex-M0+) и точную распиновку этой платы. Разделяй память основного микроконтроллера, внешнюю память и радиосопроцессор. Проверь допустимые уровни 3,3 В и совместимость библиотек; не используй произвольные GPIO другой платы. Дай минимальный полный скетч, обработку ошибок и порядок проверки без предположений об испытаниях оборудования.

Библиотеки

Ссылки на библиотеки для этой модели ещё не добавлены.

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Arduino IDE · пакет плат: Arduino SAMD Boards (32-bits ARM Cortex-M0+)
Установите через Boards Manager.
Версия пакета в официальном индексе: 1.8.14
Проверена 8 октября 2026 года; пример использует базовый API Arduino.
Tools → Board: Arduino MKR WiFi 1010
Выберите именно эту модель, затем её USB-порт.
Arduino CLI · FQBN: arduino:samd:mkrwifi1010
Идентификатор платы.
Встроенный светодиод: LED_BUILTIN = D6 / PA20
Пин согласован с официальной распиновкой; периферия для Blink не нужна.

Первый запуск: встроенный светодиод

cpp

#include <Arduino.h>

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}

Полный скетч для Arduino MKR WiFi 1010 и указанного пакета. Подключите USB с передачей данных, выберите плату и порт, нажмите Verify и Upload. Светодиод должен переключаться раз в секунду. Используются pinMode, digitalWrite, delay и LED_BUILTIN. На физической плате не испытывался; сборка компилятором в этом пакете не выполнялась.
