Arduino Nano ESP32
Arduino · Nano ESP32 (ABX00092 без гребёнок; ABX00083 с гребёнками)
Мини-плата с Wi-Fi для датчиков и IoT
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Nano ESP32 (ABX00092 без гребёнок; ABX00083 с гребёнками)
Nano ESP32 даёт полноценный ESP32-S3 в компактном формате Nano. Она подходит для беспроводных датчиков, веб-интерфейсов, BLE-устройств и изучения MicroPython. Радиосвязь и пользовательская программа работают на одном ESP32-S3; NORA-W106 здесь является модулем с основным микроконтроллером.

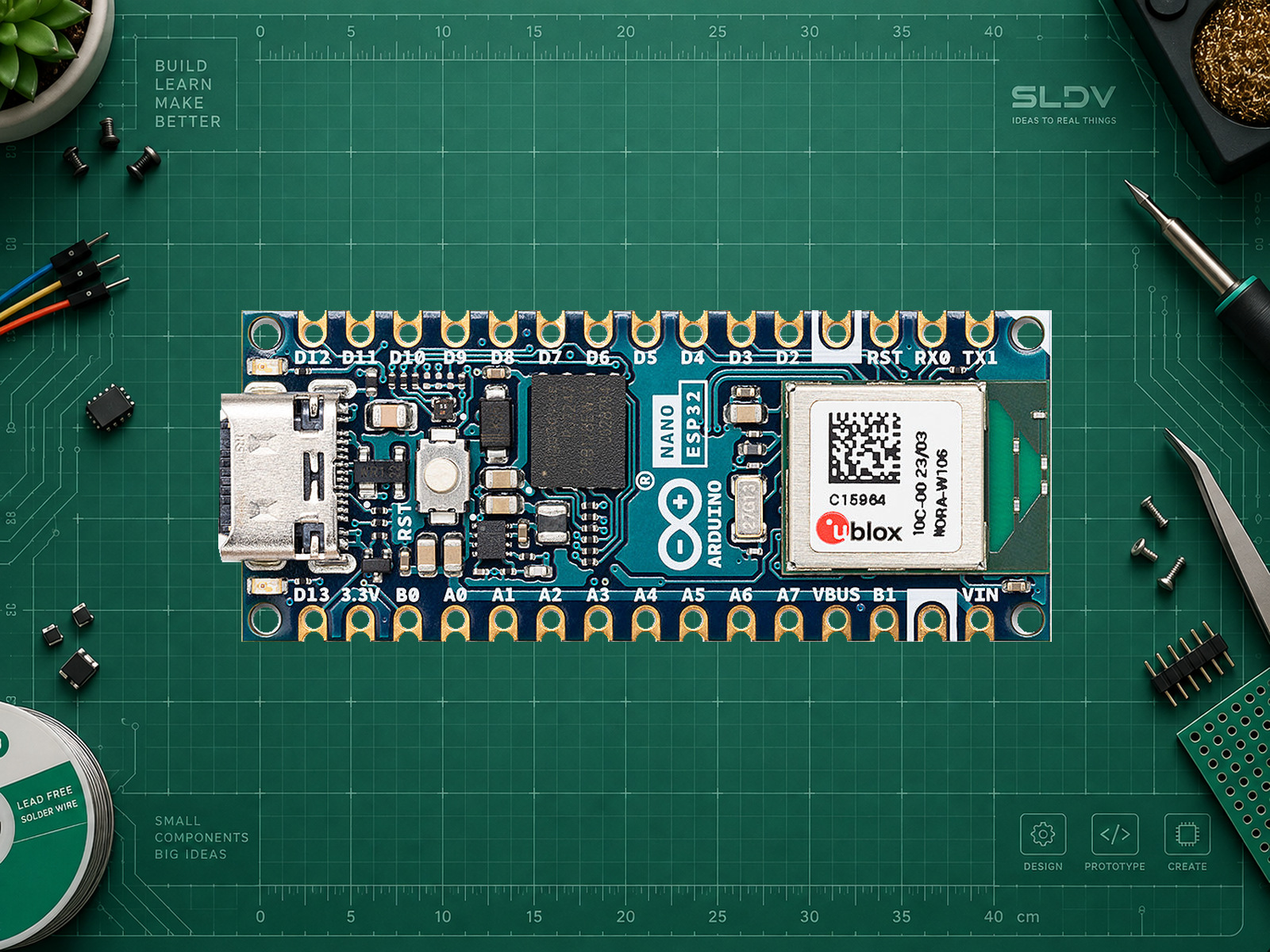

При переносе скетчей учитывайте два режима нумерации выводов в Arduino IDE. Обозначения D и A на плате отличаются от физических GPIO ESP32. Формат Nano не делает плату совместимой с 5-вольтовой периферией, а Bluetooth Classic для ESP32-S3 недоступен. На фотографии показана версия без припаянных гребёнок; это исполнение той же модели.
Китайская альтернатива
Seeed Studio XIAO ESP32S3 — функциональная альтернатива на том же семействе ESP32-S3 для компактных Wi-Fi/BLE-проектов. У неё другой формат и выводы, 8 МБ Flash вместо 16 МБ у Nano ESP32, 8 МБ PSRAM и 11 доступных I/O. Это не замена pin-to-pin: потребуется новая разводка и выбор профиля XIAO в IDE.
Источники изображений

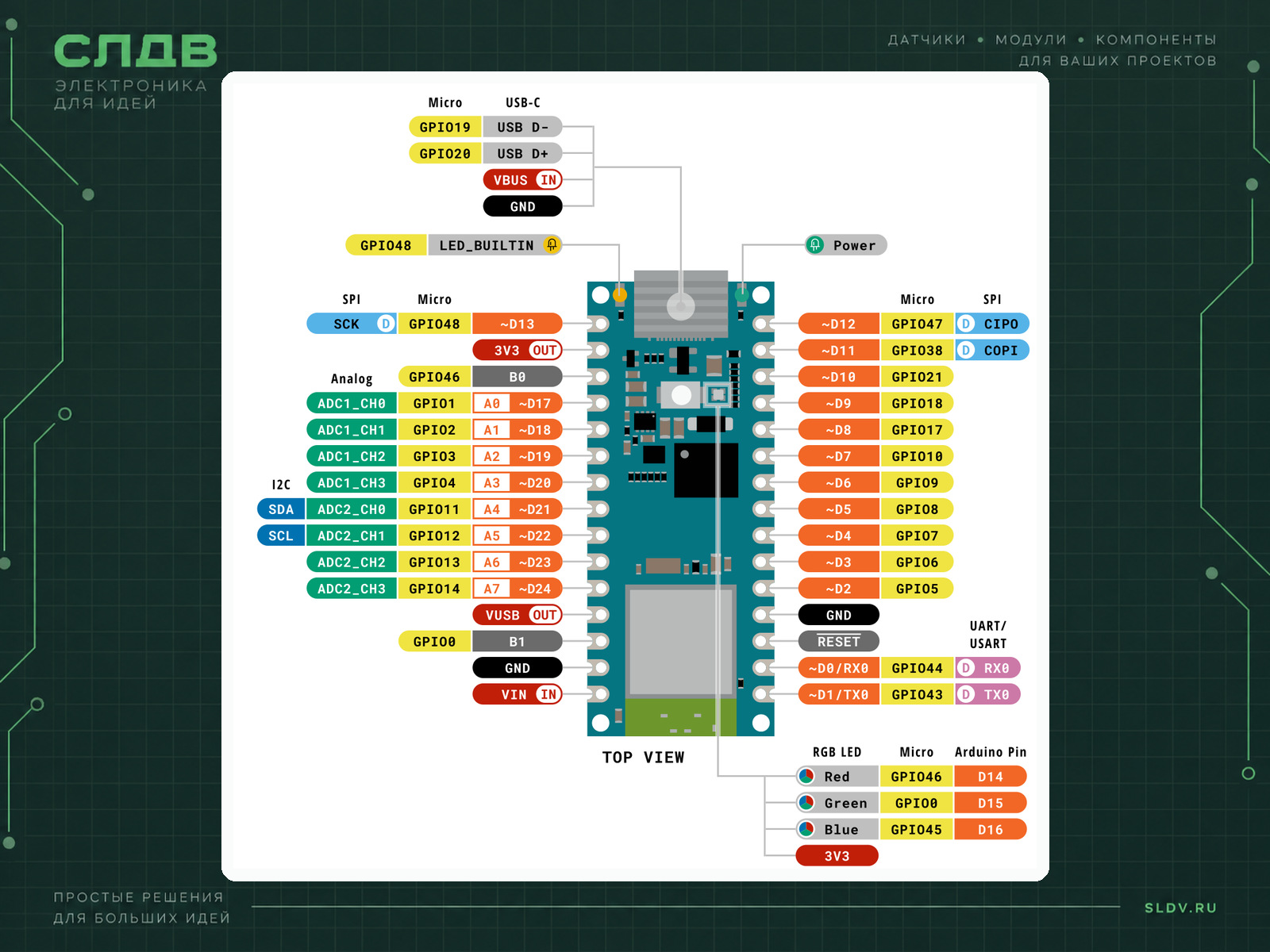

Фотография: © Arduino, официальный магазин производителя; выполнены негенеративная вырезка фона, пропорциональное масштабирование и размещение на фоне SLDV LAB. Открытая лицензия фотографии отдельно не подтверждена. Распиновка: Arduino, CC BY-SA 4.0; использован фрагмент официального PDF без перерисовки. Адаптация компоновки: SLDV LAB, CC BY-SA 4.0. Ссылки на исходники и лицензию находятся в документации.
Характеристики
- Основной микроконтроллер
- ESP32-S3 в модуле u-blox NORA-W106-10B
- Частота основного ядра
- 240 МГц
- Установленная память
- 16 МБ внешней Flash; 512 КБ внутренней SRAM ESP32-S3 и отдельно 8 МБ PSRAM в NORA-W106-10B. PSRAM не является Flash.
- Беспроводная связь
- Wi-Fi 2,4 ГГц 802.11b/g/n и Bluetooth 5 Low Energy. Bluetooth Classic/SPP не поддерживается ESP32-S3.
- Выводы и интерфейсы
- 22 сигнальных контакта D0–D13 и A0–A7, функции совмещены. A4/SDA = GPIO11, A5/SCL = GPIO12; D11/COPI = GPIO38, D12/CIPO = GPIO47, D13/SCK = GPIO48. TWAI/CAN требует внешнего трансивера.
- Уровень логики
- 3.3 В
- Размеры платы
- 45 × 18 мм
- USB
- USB-C, встроенный USB ESP32-S3
- Интерфейс
- I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
- Питание модуля
- USB-C: 5 В; VIN: 6–21 В. Логика 3,3 В, входы не допускают 5 В. VBUS даёт 5 В только при питании от USB.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB-C | USB компьютера | Кабель с передачей данных; питание 5 В. |
| GND | GND внешнего устройства | Общая земля. |
| A4 / SDA | SDA устройства I²C | GPIO11; основной Wire, логика 3,3 В. |
| A5 / SCL | SCL устройства I²C | GPIO12; основной Wire, логика 3,3 В. |
| LED_BUILTIN | Встроенный светодиод D13 | GPIO48; внешнее подключение не нужно. |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать Arduino Nano ESP32 в мой проект. Уточни задачу, периферию, питание и среду разработки. Используй Arduino ESP32 Boards и точную распиновку этой платы. Разделяй память основного микроконтроллера, внешнюю память и радиосопроцессор. Проверь допустимые уровни 3,3 В и совместимость библиотек; не используй произвольные GPIO другой платы. Дай минимальный полный скетч, обработку ошибок и порядок проверки без предположений об испытаниях оборудования.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Arduino IDE · пакет плат
Arduino ESP32 BoardsУстановите через Boards Manager.
- Версия пакета в официальном индексе
2.0.18-arduino.5Проверена 8 октября 2026 года; пример использует базовый API Arduino.
- Tools → Board
Arduino Nano ESP32Выберите именно эту модель, затем её USB-порт.
- Arduino CLI · FQBN
arduino:esp32:nano_noraИдентификатор платы.
- Встроенный светодиод
LED_BUILTIN = D13 / GPIO48Пин согласован с официальной распиновкой; периферия для Blink не нужна.
- Tools → Pin Numbering
By Arduino pin (default)Для контактов пользуйтесь именами D0…D13 и A0…A7; LED_BUILTIN разрешается ядром. Arduino-номер не равен номеру GPIO ESP32.
Первый запуск: встроенный светодиод
cpp#include <Arduino.h>
void setup() {
pinMode(LED_BUILTIN, OUTPUT);
}
void loop() {
digitalWrite(LED_BUILTIN, HIGH);
delay(1000);
digitalWrite(LED_BUILTIN, LOW);
delay(1000);
}
Полный скетч для Arduino Nano ESP32 и указанного пакета. Подключите USB с передачей данных, выберите плату и порт, нажмите Verify и Upload. Светодиод должен переключаться раз в секунду. Используются pinMode, digitalWrite, delay и LED_BUILTIN. На физической плате не испытывался; сборка компилятором в этом пакете не выполнялась.
