Arduino Nano Matter
Arduino · Nano Matter (ABX00112 без гребёнок; ABX00137 с гребёнками)
Для умного дома с Matter, Thread и BLE
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Nano Matter (ABX00112 без гребёнок; ABX00137 с гребёнками)
Nano Matter предназначена для устройств умного дома, которые общаются через Thread или Zigbee. Основной модуль Silicon Labs выполняет скетч и радиопротоколы; отдельный USB-мост обеспечивает удобную загрузку и отладку. Для первого запуска достаточно USB и Serial Monitor.
В Arduino IDE устанавливается пакет Silicon Labs, а не AVR или ESP32. Для Matter необходима совместимая инфраструктура Thread. Разные протоколы выбираются через настройки стека, поэтому сообщение через USB не подтверждает работу сети.
Важно: официальный User Manual и магазин указывают VIN до 5 В, тогда как текущие PDF datasheet и pinout показывают 6–21 В. До уточнения ревизии используйте USB-C 5 В; в этой карточке спорный диапазон не рекомендован.
Китайская альтернатива
Seeed Studio XIAO MG24 — китайская функциональная альтернатива на EFR32MG24 с Cortex-M33 78 МГц, 256 КБ RAM, 1536 КБ внутренней Flash и 4 МБ дополнительной Flash. Поддерживает Matter/Thread/Zigbee/BLE, но имеет другой размер, распиновку и профиль платы. Это не прямая замена Nano Matter.
Источники изображений

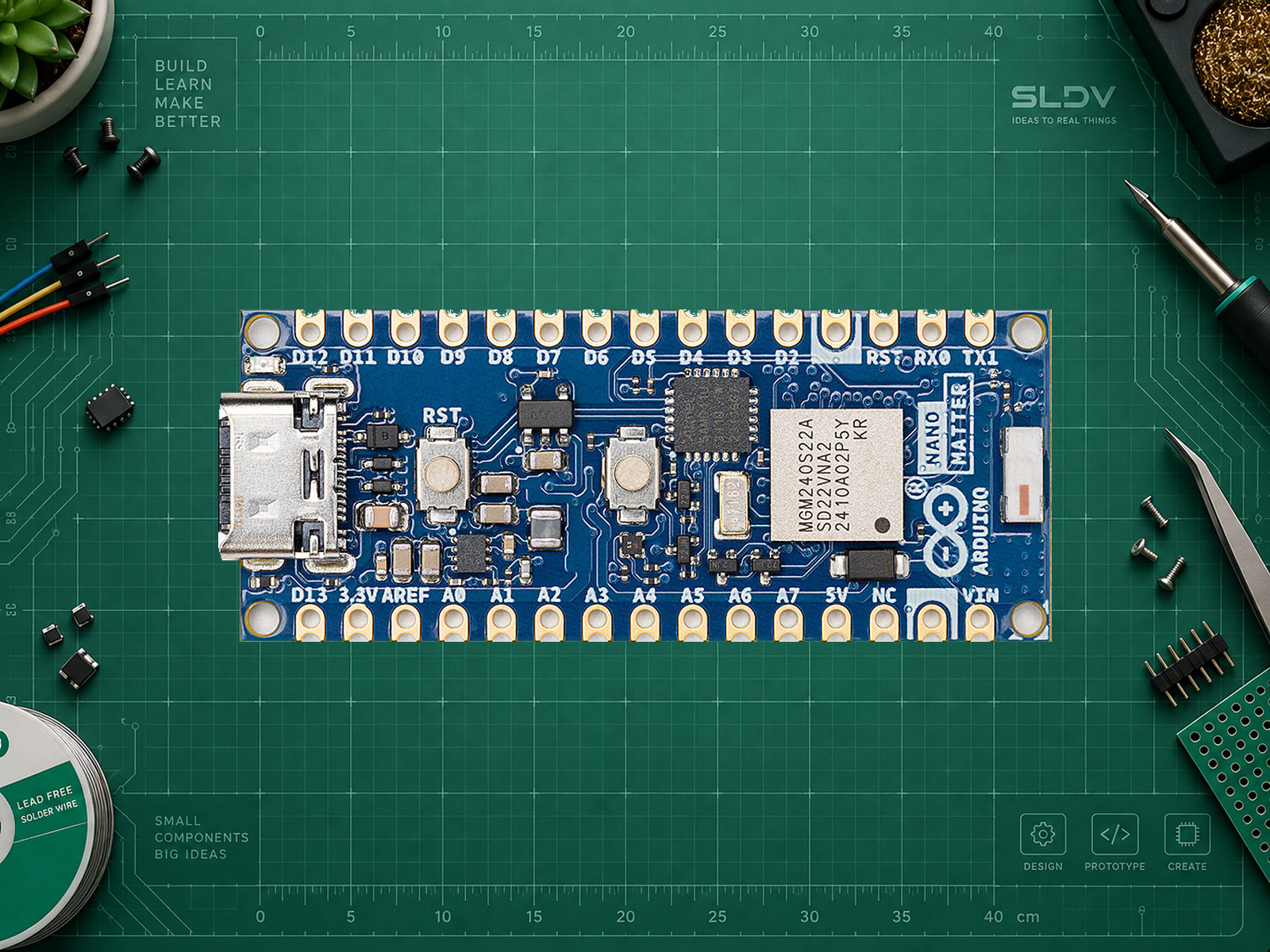

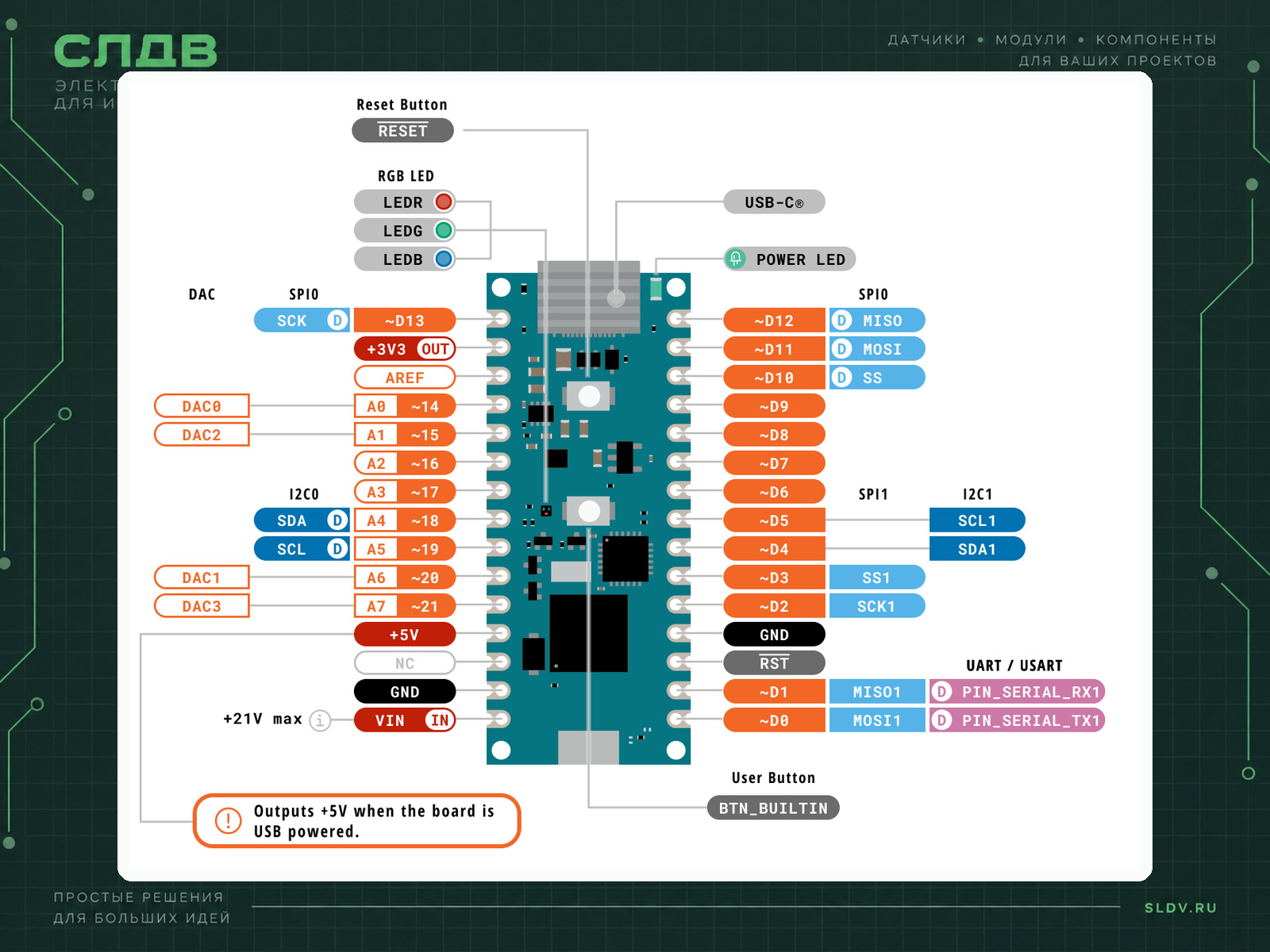

Фотография: © Arduino, официальный источник производителя. Выполнены негенеративная вырезка, пропорциональное масштабирование и размещение на предоставленном фоне SLDV LAB; открытая лицензия фотографии отдельно не подтверждена. Распиновка: официальный PDF Arduino; фрагмент без перерисовки. Отдельная открытая лицензия именно этого PDF не подтверждена. Ссылки на оригиналы приведены в документации.
Характеристики
- Основной микроконтроллер
- Silicon Labs MGM240SD22VNA (семейство EFR32MG24)
- Частота основного ядра
- 78 МГц
- Установленная память
- 1536 КБ Flash (1,5 МБ) и 256 КБ RAM в основном модуле. Память USB-моста не является памятью пользовательского скетча.
- Беспроводная связь
- 802.15.4: Thread и Zigbee; Bluetooth Low Energy 5.3. Matter работает поверх Thread и требует совместимого Thread border router. Wi-Fi и Bluetooth Classic отсутствуют.
- Выводы и интерфейсы
- 22 цифровых вывода, до 20 ADC и 4 DAC с совмещёнными функциями; 2 UART, 2 I²C, 2 SPI. Основной I²C: A4/SDA и A5/SCL.
- Размеры платы
- 45 × 18 мм
- Уровень логики
- 3.3 В
- Интерфейс
- I²C, SPI, UART, Аналоговый, Bluetooth
- Питание модуля
- Для этой инструкции используется только USB-C 5 В. Логика 3,3 В. Источники Arduino расходятся по VIN: перед внешним питанием обязательно сверьте точную ревизию и её схему; не применяйте диапазон от другой Nano.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB-C | USB компьютера | Единственный способ питания в стартовом примере: 5 В. |
| GND | GND периферии | Общая земля. |
| A4 / SDA | SDA устройства I²C | Основной I²C0, 3,3 В. |
| A5 / SCL | SCL устройства I²C | Основной I²C0, 3,3 В. |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать Arduino Nano Matter в мой проект. Уточни задачу, периферию, точное исполнение, питание и среду разработки. Используй Silicon Labs и официальную распиновку этой модели. Разделяй MCU, сопроцессоры и внешнюю память; проверь уровни 3,3 В и совместимость библиотек. Дай минимальный полный пример, обработку ошибок, необходимые настройки и порядок проверки. Не переноси параметры похожей платы или другой ревизии.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Arduino IDE · пакет плат
Silicon LabsУстановите через Boards Manager.
- Версия пакета
5.0.0Номер из официального индекса пакетов, проверен 8 октября 2026 года.
- Tools → Board
Arduino Nano MatterВыберите указанную модель, затем USB-порт.
- Serial Monitor
115200Выберите USB-порт Nano Matter и эту скорость; радио для примера не используется.
Первый запуск: сообщение через USB
cpp#include <Arduino.h>
void setup() {
Serial.begin(115200);
delay(1000);
}
void loop() {
Serial.print("Nano Matter uptime, ms: ");
Serial.println(millis());
delay(1000);
}
Полный стартовый скетч для пакета Silicon Labs и платы Arduino Nano Matter. Подключите USB-C с передачей данных, выберите плату и порт, загрузите скетч и откройте Serial Monitor на 115200. Каждую секунду ожидается время работы в миллисекундах. GPIO и радио не задействованы. Используется базовый Arduino API Serial/millis/delay; компиляция и проверка на железе здесь не выполнялись.
