О МОДУЛЕ

Что делает Nicla Vision (ABX00051)

Nicla Vision объединяет двухъядерный контроллер с камерой и датчиками для машинного зрения на самом устройстве. Она подходит для распознавания объектов, локального анализа изображения и беспроводных измерительных узлов; камера, микрофон, IMU и ToF-сенсор уже установлены.

Первый Blink проверяет только работу Arduino-скетча. Захват изображения и обработка звука требуют отдельной конфигурации памяти и библиотек либо поддерживаемой прошивки OpenMV. Обратите внимание на программируемые уровни цифровых сигналов и отдельную аналоговую область; GPIO не следует использовать как питание нагрузки. Не подключайте одновременно две батареи. Прямая pin-to-pin китайская замена этой платы по проверенным источникам не подтверждена.

Источники изображений

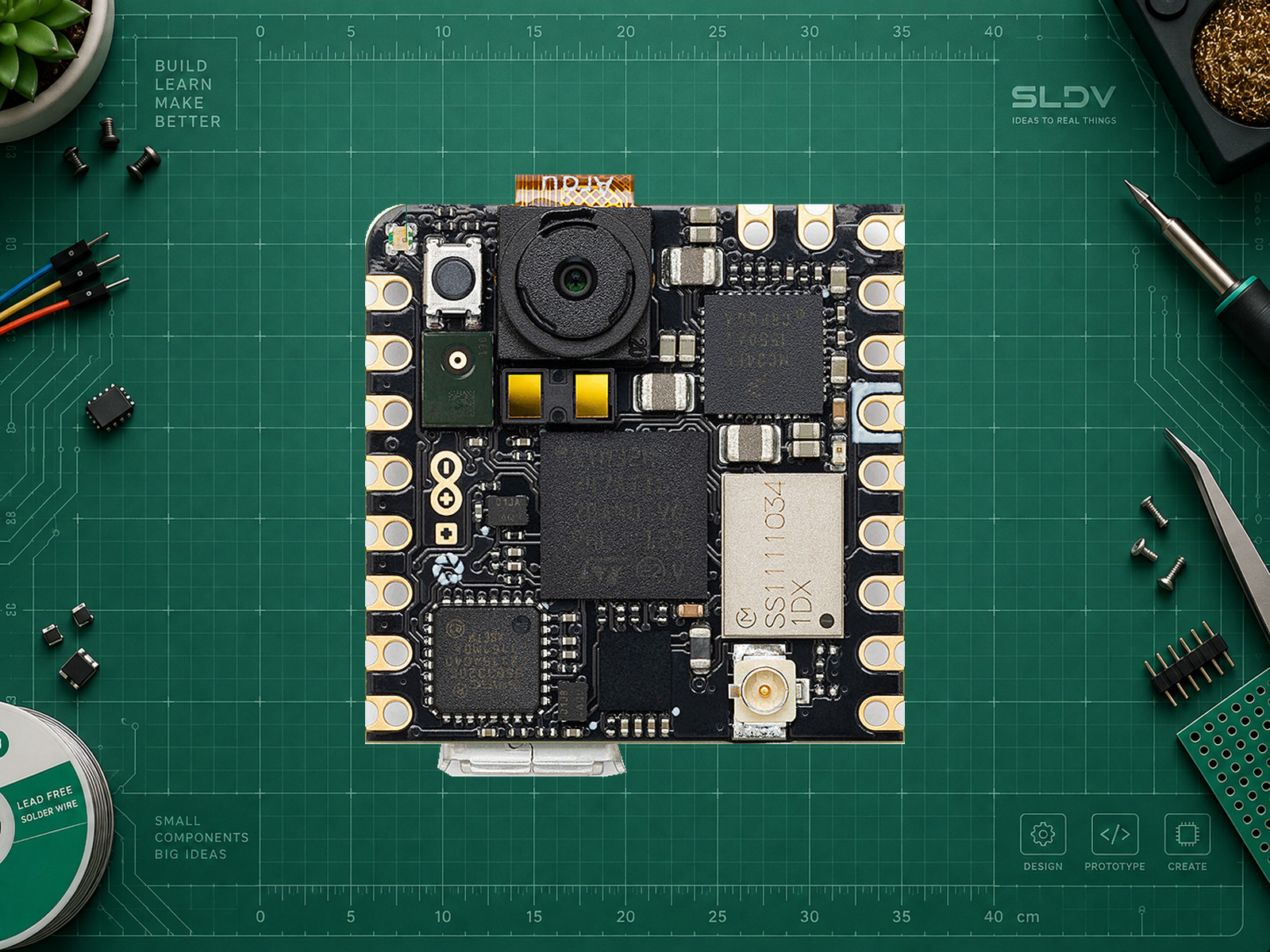

Фотография: © Arduino, официальный источник производителя. Выполнены негенеративная вырезка, пропорциональное масштабирование и размещение на предоставленном фоне SLDV LAB; открытая лицензия фотографии отдельно не подтверждена. Распиновка: Arduino, CC BY-SA 4.0; фрагмент официального PDF без перерисовки. Адаптация компоновки: SLDV LAB, CC BY-SA 4.0. Ссылки на оригиналы приведены в документации.

Характеристики

Основной микроконтроллер
STM32H747AII6
Частота основного ядра
480 МГц
Установленная память
STM32: 2 МБ внутренней Flash и 1 МБ RAM. Дополнительно 16 МБ QSPI Flash для хранения; внешняя SDRAM на этой плате не заявлена.
Беспроводная связь
Murata 1DX: Wi-Fi 2,4 ГГц 802.11b/g/n и Bluetooth LE. Возможности BR/EDR самого радиомодуля не означают поддержку Classic/SPP стандартной библиотекой ArduinoBLE.
Выводы и интерфейсы
На краевых контактах: D0–D3, UART TX/RX совмещён с D1/D2; SPI CS/COPI/CIPO/SCLK, I²C SDA/SCL и аналоговые A0–A2 по точной распиновке. Линии LPIO проходят через маломощные преобразователи уровней и не предназначены для питания нагрузок.
Размеры платы
22,86 × 22,86 мм
Уровень логики
1.8–3.3 В
Частота Cortex-M4
240 МГц
Встроенные сенсоры
GC2145: камера 2 Мп; LSM6DSOX: 6-осевая IMU; VL53L1: ToF-дальномер; MP34DT06JTR: цифровой микрофон по текущему datasheet
Интерфейс
I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
Питание модуля
Первый запуск: Micro-USB 5 В. VIN: 3,5–5,5 В по datasheet; Li-Po 3,7 В через предусмотренное подключение. Цифровая логика VDDIO_EXT настраивается в диапазоне 1,8–3,3 В; АЦП имеет отдельные ограничения. В pinout указан рабочий аналоговый уровень 1,8 В: не переносите настройки цифровой логики на аналоговые входы.

ПРАКТИКА

Подключение

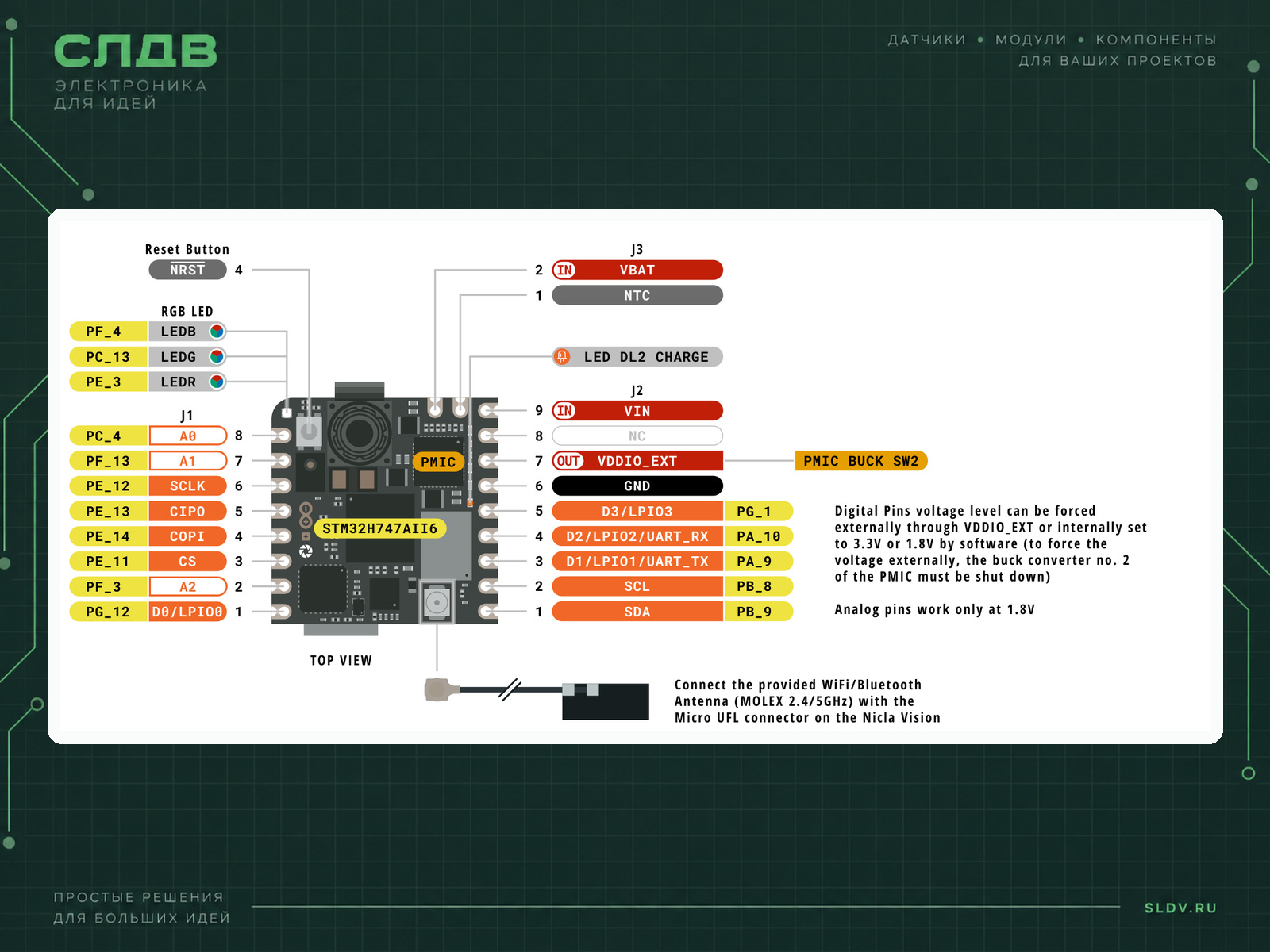

Схема подключения
Контакт модуляКонтакт платыНазначение
Micro-USBUSB компьютераПитание 5 В и загрузка скетча.
GND, J2-6GND периферииОбщая земля.
SDA, J2-1SDA устройства I²CPB9; уровень согласовать с VDDIO_EXT.
SCL, J2-2SCL устройства I²CPB8; уровень согласовать с VDDIO_EXT.
LED_BUILTIN / LEDGВстроенный зелёный светодиодAlias24 / PC13; внешнее подключение не нужно.

Подходит для Arduino. Выберите контакты по документации своей платы.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги интегрировать Arduino Nicla Vision в мой проект. Уточни задачу, периферию, точное исполнение, питание и среду разработки. Используй Arduino Mbed OS Nicla Boards и официальную распиновку этой модели. Разделяй MCU, сопроцессоры и внешнюю память; проверь выбранный VDDIO_EXT 1,8–3,3 В, отдельный рабочий предел аналоговых входов 1,8 В и совместимость библиотек. Дай минимальный полный пример, обработку ошибок, необходимые настройки и порядок проверки. Не переноси параметры похожей платы или другой ревизии.

Библиотеки

Ссылки на библиотеки для этой модели ещё не добавлены.

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Arduino IDE · пакет плат
Arduino Mbed OS Nicla Boards

Установите через Boards Manager.

Версия пакета
4.6.0

Номер из официального индекса пакетов, проверен 8 октября 2026 года.

Tools → Board
Arduino Nicla Vision

Выберите указанную модель, затем USB-порт.

Встроенный светодиод
LED_BUILTIN / LEDG = 24 (PC13), зелёный RGB-канал, активный LOW

Управляется LED_BUILTIN выбранного ядра; внешнее подключение не требуется.

Arduino CLI · FQBN
arduino:mbed_nicla:nicla_vision

Идентификатор точной платы.

Первый запуск: встроенный светодиод

cpp
#include <Arduino.h>

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
}

Полный скетч для Arduino Nicla Vision и указанного пакета. Подключите USB-кабель с передачей данных, выберите плату и порт, выполните Verify и Upload. Ожидается переключение LED раз в секунду. Базовый API Arduino: pinMode, digitalWrite, delay. Компиляция и испытания на физической плате здесь не выполнялись.
