О МОДУЛЕ

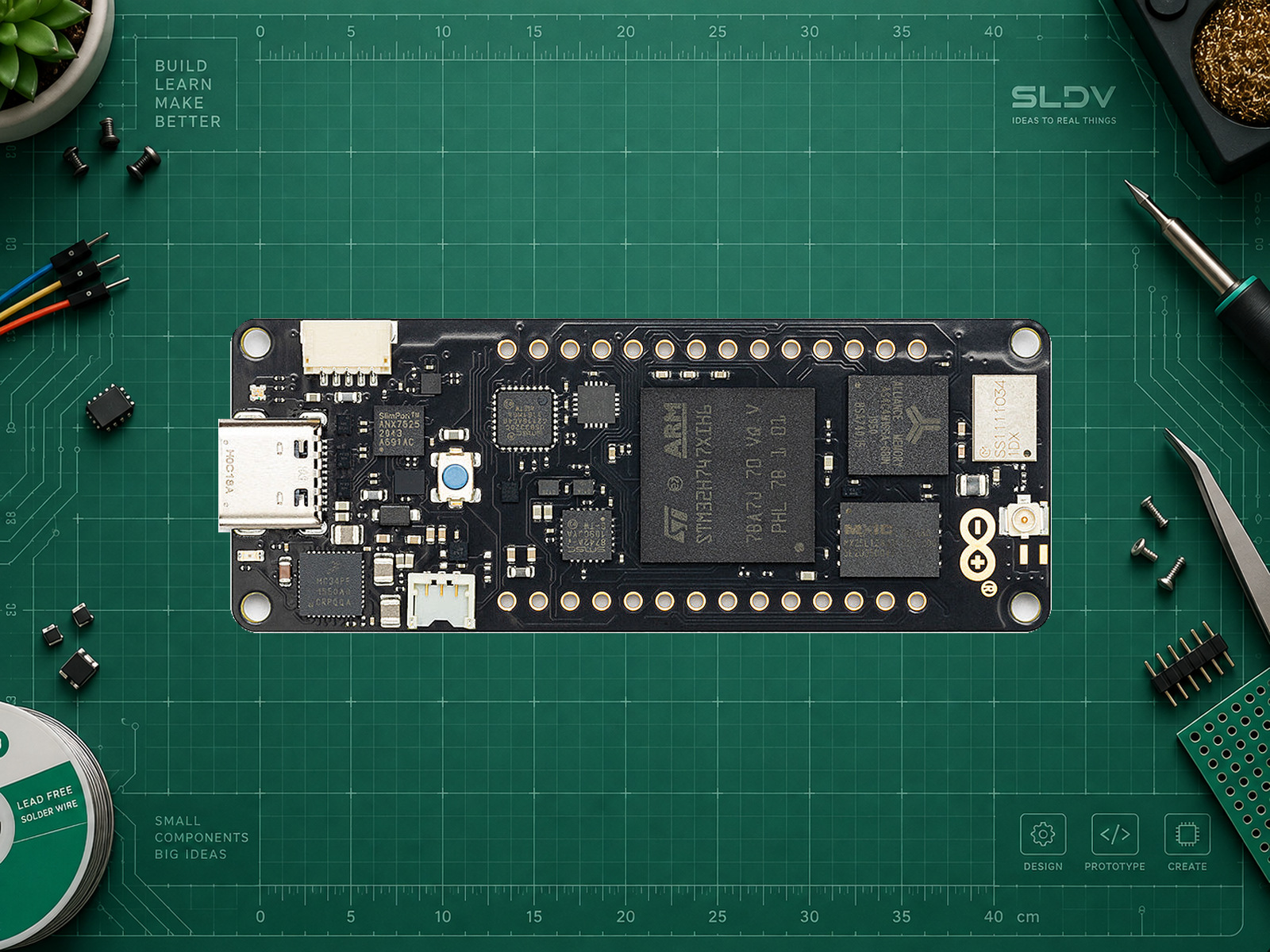

Что делает Portenta H7, полная версия (ABX00042)

Portenta H7 сочетает высокую производительность с небольшими размерами. Два ядра STM32 могут разделять вычислительные задачи, графический интерфейс и обработку событий в реальном времени. Дополнительная SDRAM и плотные разъёмы расширения подходят для камер, дисплеев и специализированных плат-носителей.

Карточка относится к полной Portenta H7 ABX00042. У H7 Lite и Lite Connected состав узлов отличается. Камера и разъём RJ45 не встроены в базовую плату: для них нужны подходящие расширения. Используйте точную схему носителя и учитывайте разделение памяти между ядрами. Прямая pin-to-pin совместимость с недокументированными китайскими платами не подтверждена.

Источники изображений

Фотография: © Arduino, официальный источник производителя. Выполнены негенеративная вырезка, пропорциональное масштабирование и размещение на предоставленном фоне SLDV LAB; открытая лицензия фотографии отдельно не подтверждена. Распиновка: Arduino, CC BY-SA 4.0; фрагмент официального PDF без перерисовки. Адаптация компоновки: SLDV LAB, CC BY-SA 4.0. Ссылки на оригиналы приведены в документации.

Характеристики

Основной микроконтроллер
STM32H747XIH6
Частота основного ядра
480 МГц
Установленная память
В STM32: 2 МБ Flash и 1 МБ RAM. Дополнительно установлены 16 МБ QSPI NOR Flash и 8 МБ SDRAM; они не заменяют внутреннюю Flash и распределяются программно.
Беспроводная связь
Murata 1DX: Wi-Fi 2,4 ГГц 802.11b/g/n и Bluetooth LE с поддерживаемым стеком Arduino. Функции Bluetooth Classic не обещаются для ArduinoBLE.
Выводы и интерфейсы
До 78 цифровых I/O при использовании High-Density разъёмов по спецификации Portenta Proto Kit ME; это не число контактов на боковых рядах. Краевые разъёмы формата MKR дают D0–D14 и A0–A6 с совмещёнными функциями. Ethernet PHY, CAN, дисплейные и камерные линии требуют соответствующей обвязки/носителя.
Размеры платы
66,04 × 25,40 мм
Уровень логики
3.3 В
Частота Cortex-M4
240 МГц
Интерфейс
I²C, SPI, UART, Аналоговый, Wi-Fi, Bluetooth
Питание модуля
USB-C или VIN: 5 В. Одноэлементный Li-Po: 3,7 В через штатный разъём с проверкой полярности. Внешняя логика 3,3 В; сигналы 5 В напрямую не подключать.

ПРАКТИКА

Подключение

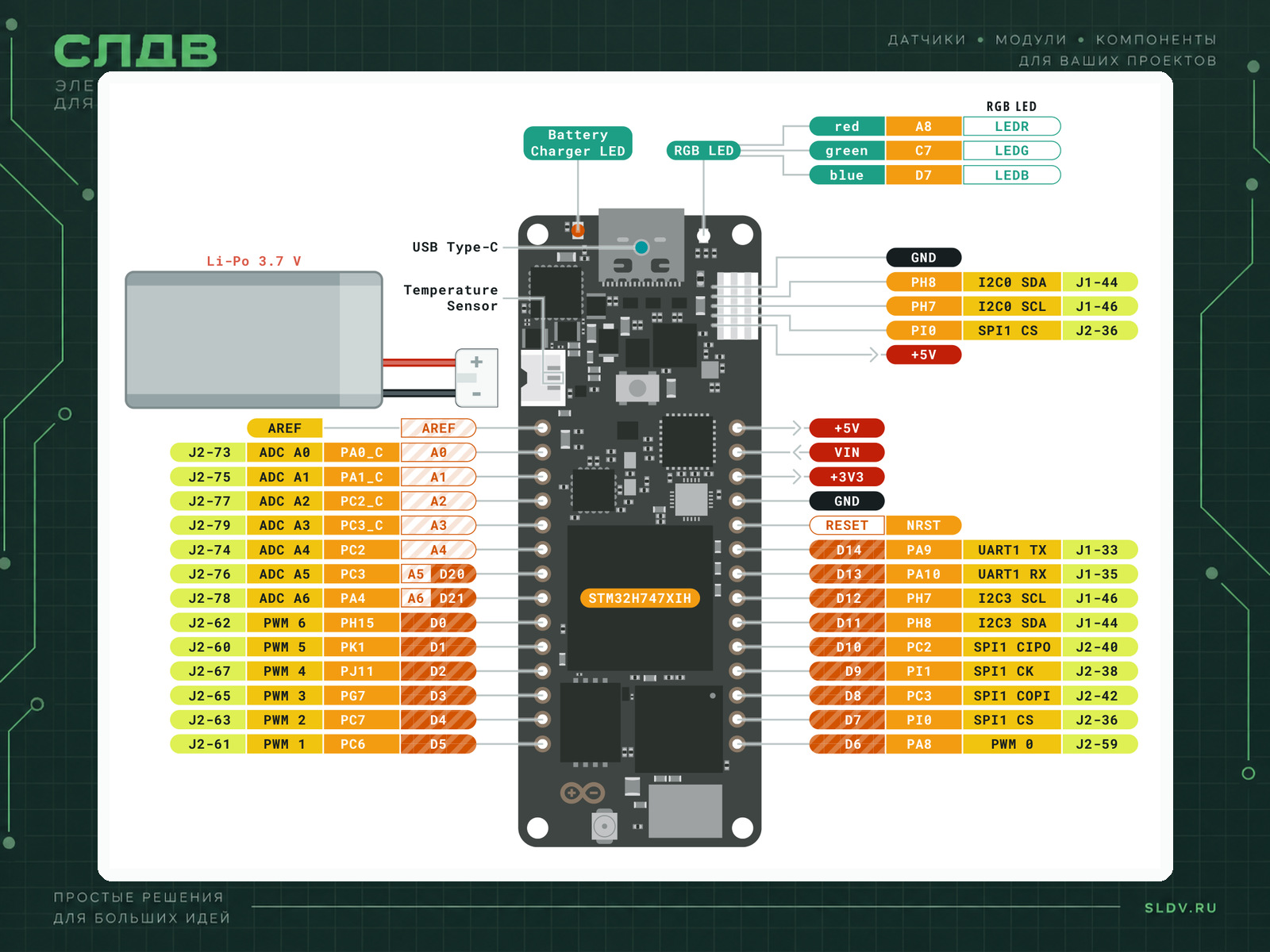

Схема подключения
Контакт модуляКонтакт платыНазначение
USB-CUSB компьютераКабель с передачей данных, 5 В.
GNDGND периферииОбщая земля.
D11 / SDASDA устройства I²CPH8; основная шина Wire, 3,3 В.
D12 / SCLSCL устройства I²CPH7; основная шина Wire, 3,3 В.
LED_BUILTIN / LEDGВстроенный зелёный светодиодArduino alias24 / PC7; внешняя проводка не нужна.

Подходит для Arduino. Выберите контакты по документации своей платы.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги интегрировать Arduino Portenta H7 в мой проект. Уточни задачу, периферию, точное исполнение, питание и среду разработки. Используй Arduino Mbed OS Portenta Boards и официальную распиновку этой модели. Разделяй MCU, сопроцессоры и внешнюю память; проверь уровни 3,3 В и совместимость библиотек. Дай минимальный полный пример, обработку ошибок, необходимые настройки и порядок проверки. Не переноси параметры похожей платы или другой ревизии.

Библиотеки

Ссылки на библиотеки для этой модели ещё не добавлены.

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Arduino IDE · пакет плат
Arduino Mbed OS Portenta Boards

Установите через Boards Manager.

Версия пакета
4.6.0

Номер из официального индекса пакетов, проверен 8 октября 2026 года.

Tools → Board
Arduino Portenta H7

Выберите указанную модель, затем USB-порт.

Встроенный светодиод
LED_BUILTIN / LEDG = 24 (PC7), зелёный RGB-канал, активный LOW

Управляется LED_BUILTIN выбранного ядра; внешнее подключение не требуется.

Tools → Target core
Main Core

Этот пример выполняется на Cortex-M7; M4 для него не требуется.

Arduino CLI · FQBN
arduino:mbed_portenta:envie_m7

Идентификатор точной платы.

Первый запуск: встроенный светодиод

cpp
#include <Arduino.h>

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
}

Полный скетч для Arduino Portenta H7 и указанного пакета. Подключите USB-кабель с передачей данных, выберите плату и порт, выполните Verify и Upload. Ожидается переключение LED раз в секунду. Базовый API Arduino: pinMode, digitalWrite, delay. Компиляция и испытания на физической плате здесь не выполнялись.
