О МОДУЛЕ
Что делает UNO R4 Minima ABX00080, Renesas RA4M1
UNO R4 Minima подходит для автоматики, измерителей и учебных проектов, которым нужны привычные 5-вольтовые контакты UNO и больше памяти, чем у ATmega328P. 32-битный RA4M1 добавляет аналоговый выход DAC, часы реального времени и контроллер CAN.
Это отдельная модель без встроенной беспроводной связи. У UNO R4 WiFi есть ESP32-S3, матрица светодиодов и дополнительные узлы; её схему нельзя подставлять вместо Minima. У самой Minima USB-C обслуживает загрузку и native USB-функции.
Совпадение форм-фактора с UNO R3 помогает использовать подходящие щиты, но AVR-библиотеки, прямой доступ к регистрам и таймерам могут потребовать переписывания. Аппаратный ADC умеет больше разрядов, однако для нужного разрешения требуется явная настройка API. Для CAN отдельно нужен трансивер и корректная линия связи.
Вывод A0 совмещает ADC и DAC. При проектировании назначайте каждой физической линии одну совместимую функцию, а ток мощных нагрузок коммутируйте через драйвер.

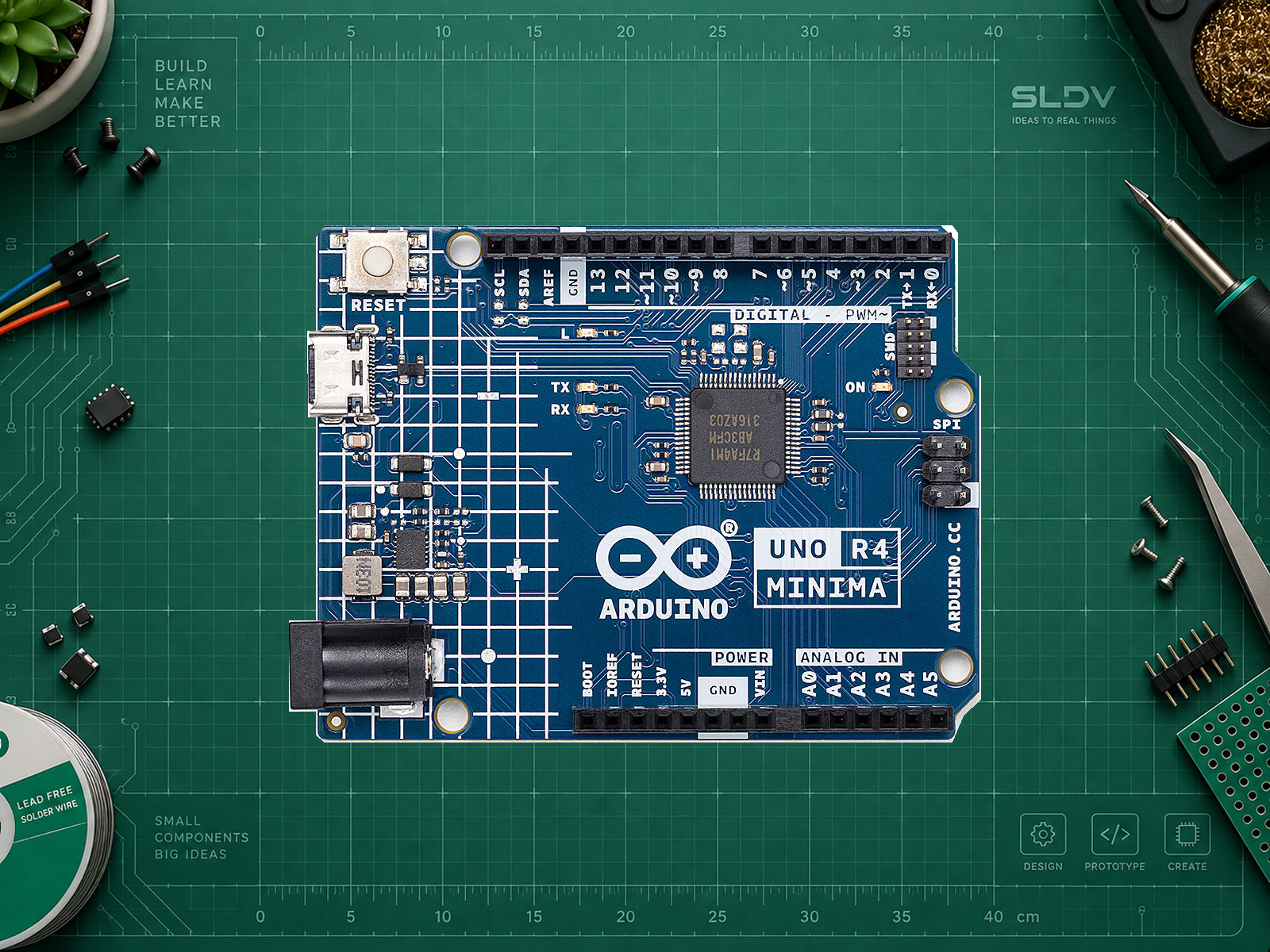

Медиа: фотография Arduino из официальной страницы. Выполнены негeнеративное отделение фона, пропорциональное масштабирование и размещение на фоне SLDV LAB; детали не дорисовывались. Открытая лицензия магазинной фотографии отдельно не подтверждена.

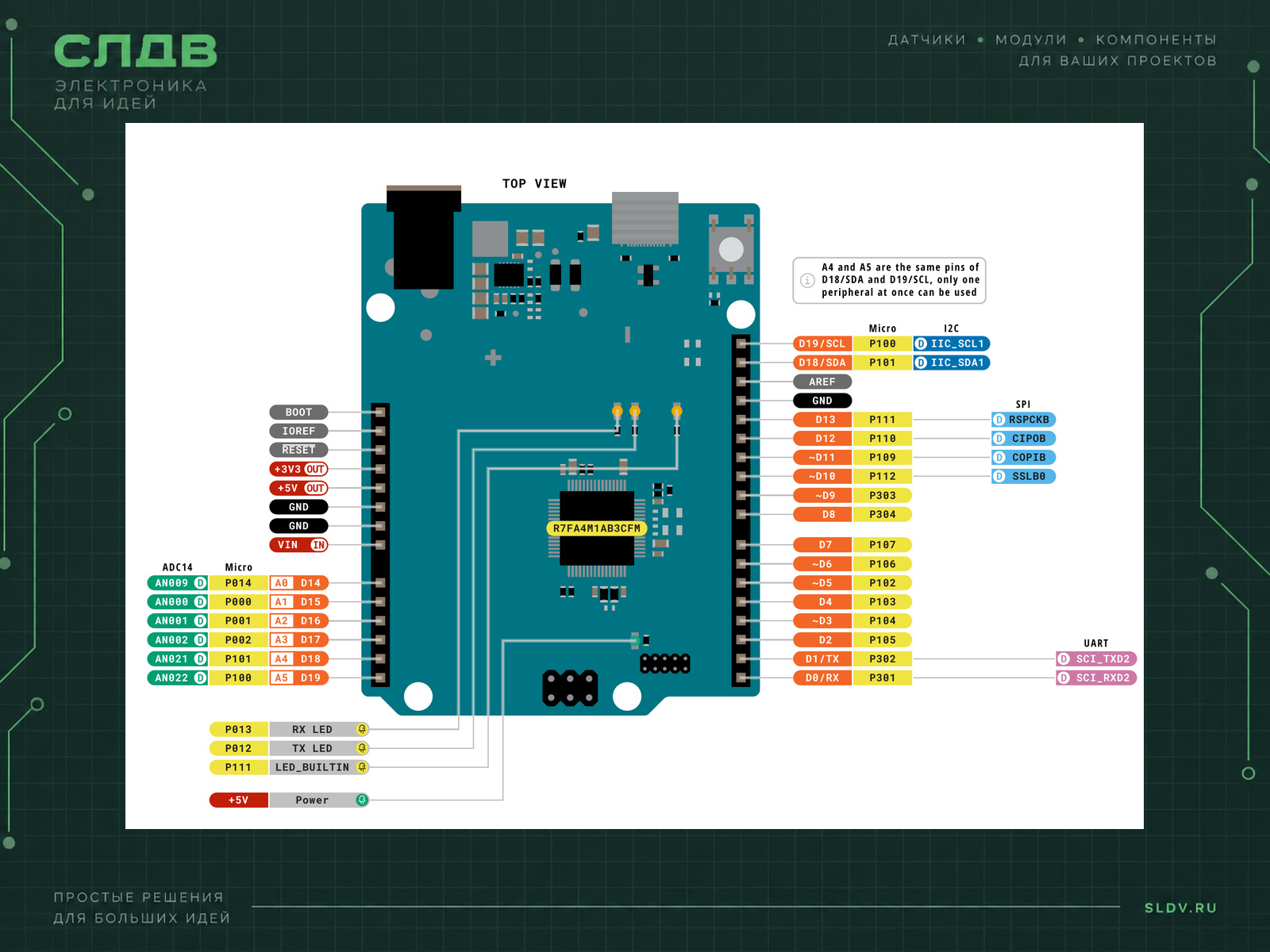

Распиновка: Arduino, исходный PDF, CC BY-SA 4.0. В галерее — читаемый фрагмент первой страницы без перерисовки; полный документ содержит легенду и остальные обозначения. Адаптация распиновки распространяется по той же лицензии.
Совместимые платы и альтернативы
Документированный совместимый вариант — Waveshare R7FA4 PLUS A на RA4M1. Производитель предусмотрел переключение рабочего напряжения 3,3/5 В и собственные стабилизаторы AMS1117-3.3/MP8759; оригинальная Minima имеет фиксированную 5-вольтовую логику. Перед подключением проверьте положение переключателя и схему конкретной платы. Это изделие Waveshare, и параметры его питания не заменяют спецификацию Arduino. Источник производителя.
Характеристики
- Микроконтроллер
- Renesas RA4M1 (R7FA4M1AB3CFM); Arm Cortex-M4, 32 бита
- Тактовая частота
- 48 МГц
- Физическая Flash основного MCU
- 256 КБ
- SRAM основного MCU
- 32 КБ
- Доступные контакты
- 14 цифровых D0–D13 и 6 аналоговых A0–A5; A0 также DAC. A4/A5 и отдельные SDA/SCL — одни физические линии I²C.
- Аналоговые входы
- До 14 бит; стандартный analogRead по умолчанию 10 бит
- PWM
- 6: D3, D5, D6, D9, D10, D11
- Уровень GPIO
- 5 В
- USB
- USB-C, USB 2.0 Full Speed
- Форм-фактор и размеры
- UNO R4, 68,85 × 53,34 мм
- Беспроводная связь
- На плате отсутствует
- DAC
- A0, до 12 бит
- Внутренняя память данных
- 8 КБ
- CAN
- Контроллер на D4 TX / D5 RX; нужен внешний трансивер
- Интерфейс
- I²C, SPI, UART, Аналоговый
- Питание модуля
- Первый запуск: 5 В через USB-C с передачей данных. MCU и GPIO работают от 5 В. VIN/DC допускают питание 6–24 В; эти напряжения нельзя подавать на GPIO или USB. Рекомендуемый предел одного GPIO по документации — 8 мА, суммарные ограничения также нужно учитывать. Для 3,3-вольтовых датчиков проверьте допустимые уровни и используйте согласование. Не соединяйте 5V с независимым источником без проверенной схемы питания.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| Питание и загрузка | USB-C | USB-кабель с передачей данных; первый пример не требует внешнего питания. |
| Встроенный светодиод | D13 / LED_BUILTIN | Уже установлен на плате; внешние соединения для Blink не нужны. |
| Общая земля периферии | GND | Соединять при выключенном питании. |
| I²C SDA / SCL | A4 SDA / A5 SCL — Wire; отдельные SDA/SCL дублируют эти линии | Проверьте питание и подтяжки подключаемого устройства. |
| SPI | D10 CS / D11 COPI / D12 CIPO / D13 SCK; SPI-разъём дублирует шину | Сверяйте разъём по официальной распиновке. |
| UART | D0 RX / D1 TX — Serial1; Serial — USB | При подключении другой платы соединяйте TX с RX и проверьте уровни. |
| CAN TX / RX | D4 TX / D5 RX | Это логические линии контроллера, а не CANH/CANL. Нужен подходящий внешний трансивер. |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать UNO R4 Minima ABX00080, Renesas RA4M1. Уточни задачу, точное исполнение, питание и внешние устройства. Для первого запуска используй Arduino UNO R4 Boards 1.6.0, плату Arduino UNO R4 Minima и Blink на D13 / LED_BUILTIN. Разделяй напряжение питания и GPIO 5 В. D0 RX / D1 TX — Serial1; Serial — USB. Подготовь соединения, зависимости, минимальный пример и шаги диагностики; не утверждай, что код испытан на физической плате.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Boards Manager
Arduino UNO R4 Boards 1.6.0Установите пакет плат; отдельная библиотека для Blink не требуется.
- Board
Arduino UNO R4 MinimaВыбор должен совпадать с физической платой.
- FQBN
arduino:renesas_uno:minimaИдентификатор профиля для Arduino CLI; в IDE выбирается через меню Board.
- LED
LED_BUILTIND13 / LED_BUILTIN; не используйте этот контакт одновременно с внешней периферией.
Arduino UNO R4 Minima: первый Blink
cpp#include <Arduino.h>
void setup() {
pinMode(LED_BUILTIN, OUTPUT);
digitalWrite(LED_BUILTIN, LOW);
}
void loop() {
digitalWrite(LED_BUILTIN, HIGH);
delay(500);
digitalWrite(LED_BUILTIN, LOW);
delay(500);
}
Полный самостоятельный .ino для UNO R4 Minima ABX00080, Renesas RA4M1 и Arduino UNO R4 Boards 1.6.0. Функции pinMode/digitalWrite/delay и контакт LED_BUILTIN сверены с официальным примером и распиновкой; компиляция и аппаратное испытание не выполнялись. Отключите внешние цепи, подключите USB с данными, установите пакет, выберите указанную плату и порт. Нажмите Verify, затем Upload. Ожидается мигание встроенного пользовательского LED с периодом 1 с. Индикатор питания не является результатом теста. Если загрузка не проходит, проверьте USB-кабель, порт, выбранную модель и отсутствие программы, удерживающей порт.
