Cable Gland PG7 / PG9
Разные изготовители; референс LAPP · Семейство PG7 / PG9; референсы LAPP SKINTOP ST 53015000 и 53015010
Ввод круглого кабеля в корпус с разгрузкой натяжения и уплотнением.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Семейство PG7 / PG9; референсы LAPP SKINTOP ST 53015000 и 53015010

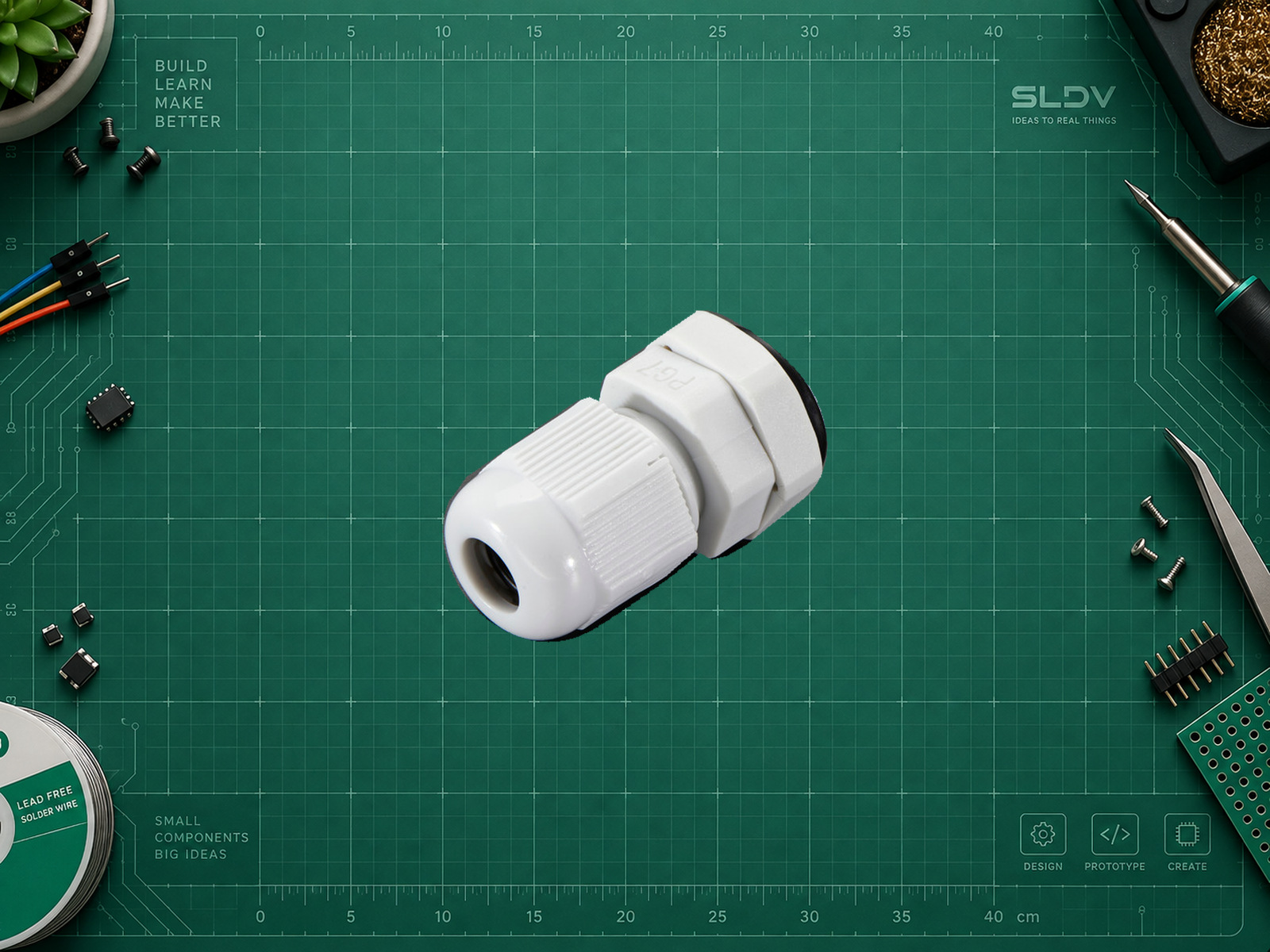

Кабельный ввод зажимает оболочку кабеля и помогает закрыть проход через стенку корпуса. Карточка описывает семейство PG7/PG9; проверенные диапазоны кабеля, материалы и условия IP относятся к полиамидным референсам LAPP SKINTOP ST 53015000 и 53015010. У других изделий с той же PG-резьбой они могут отличаться. На фото — кабельный ввод PG7 Adafruit 762, пример семейства. Это не LAPP SKINTOP ST 53015000; PG9 не показан. Диапазоны кабеля, материалы и степень защиты LAPP относятся только к указанным референсам.
PG — тип присоединительной резьбы по DIN 40430. Число 7 или 9 не означает диаметр кабеля либо монтажного отверстия в миллиметрах. Размеры наружной резьбы нельзя автоматически принимать за сверло под свободный проход: применяют установочный чертёж и выбранный способ крепления. PG не заменяется метрической резьбой похожего диаметра.
Класс защиты зависит от всей сборки: кабель нужной формы и диаметра, исправная оболочка, уплотнение у стенки, толщина панели и затяжка. Ввод в гладком отверстии требует подходящего крепления, обычно контргайки; комплектность проверяют отдельно. IP68 детали не сохраняет автоматически защиту корпуса после произвольного сверления. Несколько отдельных проводов не уплотняются как один круглый кабель без специальной вставки. На фото — кабельный ввод PG7 Adafruit 762, пример семейства. Это не LAPP SKINTOP ST 53015000; PG9 не показан. Диапазоны кабеля, материалы и степень защиты LAPP относятся только к указанным референсам. Источник фото. Фон заменён, изображение пропорционально масштабировано, реальные детали сохранены.
Характеристики
- Референс LAPP: PG7, 53015000: диаметр кабеля
- 2,5–6,5 мм
- Референс LAPP: PG9, 53015010: диаметр кабеля
- 3,5–8,0 мм
- PG7: наружный диаметр и шаг резьбы
- 12,5 мм; 1,27 мм
- PG9: наружный диаметр и шаг резьбы
- 15,2 мм; около 1,41 мм
- Материалы референса
- Корпус: полиамид; кабельное уплотнение: CR
- Защита референса
- IP68, 5 бар в течение 30 минут; требуется правильная установленная сборка
- Питание модуля
- Не применимо: пассивная механическая деталь без питания и логических уровней. Электробезопасность установленной электроники оценивается отдельно.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги выбрать и встроить кабельный ввод PG7 или PG9. Сначала уточни изготовителя и точный артикул; LAPP SKINTOP ST 53015000 и 53015010 — документированные референсы. Сначала уточни точное исполнение детали, задачу, габариты, условия эксплуатации и ограничения. Если рядом есть электроника, уточни её модель; питание механической детали, GPIO, программный драйвер и библиотека не применимы. Подготовь механическую схему, порядок монтажа, необходимые проверки и признаки ошибки. Уточни артикул, наружный диаметр и форму кабеля, материал и толщину панели, среду. Раздели PG-резьбу, монтажное отверстие и диапазон кабеля. Проверь комплектность и условия уплотнения без обещания IP для непроверенного корпуса.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Референс LAPP PG7 ST
Кабель Ø2,5–6,5 ммДиапазон именно 53015000; измерять наружную оболочку.
- Референс LAPP PG9 ST
Кабель Ø3,5–8,0 ммДиапазон именно 53015010; не переносить на STR/MS.
- Монтаж
Чертёж, уплотнение у панели и штатная затяжкаКонтргайку, толщину панели и условия IP проверить для установленной сборки.
Механическая установка и проверка
text1. Измерьте наружный диаметр круглого кабеля и проверьте целостность оболочки.
2. Выберите точный ввод и установочный чертёж; определите резьбовое либо гладкое отверстие и комплект уплотнений.
3. Обработайте панель отдельно от электроники, удалите заусенцы и установите уплотнение на ровную поверхность.
4. Зажмите оболочку по инструкции изготовителя конкретного ввода, не натягивая жилы на внутренних клеммах.
5. Проверьте удержание и герметичность готовой сборки подходящим безопасным методом; не заменяйте это утверждением IP68 по маркировке ввода.
План сборки и проверки, не отчёт об испытании. Самой механической детали электронная распиновка, программные библиотеки и прошивка не нужны.
