Coin Vibration Motor
Precision Microdrives — выбранный референс · Precision Microdrives 310-103, coin ERM, 3 V
Компактный вибромотор для тактильного отклика в переносных устройствах.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Precision Microdrives 310-103, coin ERM, 3 V
Монетный ERM-вибромотор создаёт вибрацию вращением эксцентрика внутри плоского корпуса. Его удобно закреплять на панели или внутренней стенке переносного устройства. Ощущаемый отклик зависит от массы и жёсткости корпуса, крепления и контакта с рукой.
Внешне похожий coin-компонент может быть LRA, которому нужен другой способ возбуждения. Здесь выбран именно щёточный ERM Precision Microdrives 310-103 на 3 В. Его напряжение и ток нельзя приписывать всем монетным вибромоторам.
Пуск требует большего тока, чем установившееся вращение. Малое среднее напряжение PWM может не запустить мотор, особенно в неудобном положении; увеличение частоты или скважности не заменяет проверку пуска. Для коротких контролируемых эффектов полезен специализированный haptic-драйвер, настроенный на правильный тип ERM/LRA.
Для простого включения нужен подходящий силовой ключ с защитой от выбросов и общей землёй контроллера. Сам вывод GPIO не является источником питания мотора. Приведённый стенд проверяет лишь запуск и остановку, не силу вибрации, ресурс и не качество тактильного интерфейса.

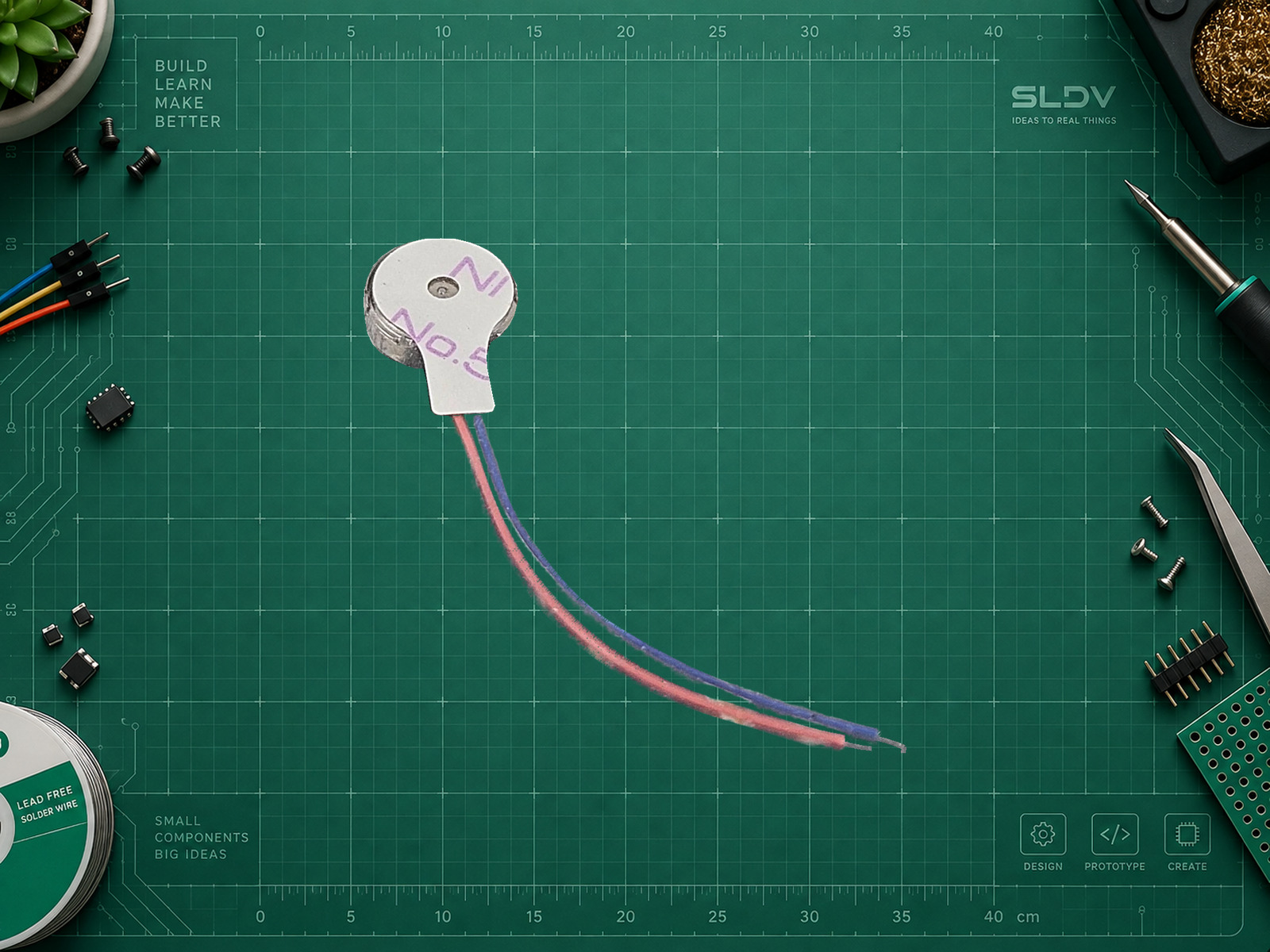

Coin ERM · 310-103, Precision Microdrives · фото партии 1349. Источник фото: Railway House (eBay); https://www.ebay.co.uk/itm/358243957869. Лицензия на повторное использование не установлена. Удалён фон; объект равномерно масштабирован, детали и маркировка сохранены. Фото партии 1349 с упаковкой 310-103; паспорт R002-V011 — технический референс, параметры этого экземпляра не измерялись. Защитная подложка клеевого слоя сохранена.
Схема соединений SLDV LAB показывает функциональные названия контактов; порядок строк не задаёт их физическое расположение. Подключение и первое включение выполняются по процедуре карточки.
Характеристики
- Документированный референс
- Precision Microdrives 310-103, coin ERM, 3 V
- Тип референса
- ERM, щёточный мотор с эксцентриком
- Диаметр
- 10 мм
- Толщина корпуса
- 2.7 мм
- Номинальное питание
- 3 В
- Типичный рабочий ток при паспортной тестовой нагрузке
- 58 мА
- Максимальный пусковой ток при номинале
- 150 мА
- Питание модуля
- Референс 310-103: номинал 3 В DC, максимум 3,6 В по паспорту; в стенде строго 3 В. Это ERM-мотор, не LRA; напрямую к GPIO и к 5 В не подключать.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| Плюсовой вывод 310-103 | +3 В отдельного лабораторного источника через выключатель | Определить по паспорту/маркировке экземпляра; не брать 5V Arduino. |
| Минусовой вывод 310-103 | Минус источника | Провода тонкие: исключить натяжение и замыкание на корпус. |
| Защитный диод параллельно мотору | Катод к +3 В, анод к минусовому выводу | Для однополярной пробы ток диода не ниже 0,2 А, обратное напряжение выше питания с запасом. Не переносить такой диод в схему активного реверсивного торможения. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать Coin Vibration Motor. Сначала уточни точный артикул и паспорт, тип исполнительного устройства, напряжение, рабочий/пусковой ток, режим работы, контроллер и задачу. Приведённый референс Precision Microdrives 310-103, coin ERM, 3 V не заменяет паспорт моего экземпляра. Подбери внешний источник, силовой ключ или подходящий драйвер, защиту от индуктивных выбросов и общую землю с контроллером. Не подключай нагрузку прямо к GPIO. Дай согласованные зависимости, полный пример либо безопасную низковольтную стендовую проверку, критерии остановки и обработку отказов.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Тип и модель
ERM; Precision Microdrives 310-103Перед пробой исключить LRA и другую обмотку.
- Стенд
3,0 В DC; ограничение 0,18 АПаспортный максимальный пусковой ток референса 0,15 А; ограничение выбрано с небольшим запасом.
- Проверка
0,5–1 с включения, затем выключениеНаблюдать запуск и спад вибрации; не продолжать при постоянном ограничении тока.
- Библиотека
Не требуется для стендаДля haptic-драйвера отдельно выбираются его API и режим ERM.
Низковольтная стендовая проверка без микроконтроллера
text1. Убедитесь, что это ERM 310-103, и проверьте полярность по его документации. Не подавайте постоянное напряжение на неизвестный LRA.
2. При выключенном источнике закрепите мотор клеевой площадкой на небольшой жёсткой пластине. Не держите его за провода и не пережимайте корпус.
3. Соедините питание и защитный диод по pins, выставьте 3,0 В и ограничение 0,18 А. Разместите пластину так, чтобы она не могла упасть или сдвинуться к контактам.
4. Включите выход на 0,5–1 секунду, затем выключите. Ожидается заметная вибрация и её спад после отключения.
5. Если запуска нет или источник постоянно ограничивает ток, выключите питание и проверьте модель, контакты и крепление. Не повышайте напряжение выше номинала для «разгона».
6. После паузы проверьте запуск в рабочем положении будущего устройства. Изменение ощущения на другой массе нормально и не доказывает изменение паспортного ускорения.
7. Перед любой перепайкой или сменой подключения обесточьте схему. Для управления от микроконтроллера добавьте драйвер/ключ и общую землю; непосредственно GPIO двигатель не питает.
Полная первичная процедура для указанного референса, без программного API. Аппаратная проверка не выполнялась. Для неизвестного исполнения сначала требуется его паспорт; численные настройки нельзя переносить автоматически.
