Diode Kit: 1N4148 / 1N4007 / 1N5819
Разные изготовители; паспортные референсы Vishay · Семейство выводных диодов 1N4148, 1N4007, 1N5819
Три распространённых типа диодов для сигнальных цепей, выпрямления и низковольтной защиты.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Семейство выводных диодов 1N4148, 1N4007, 1N5819
Карточка объединяет три типа, а не объявляет их взаимозаменяемыми. Набор, включающий все три, действительно существует: Juried Engineering Diode Master Assortment перечисляет 1N4148, 1N4007 и 1N5819 среди 19 типов. Это подтверждение существования набора, а не гарантия, что любые купленные детали изготовлены Vishay. Ниже именно паспорта Vishay служат техническими референсами.
1N4148 — малосигнальный быстрый кремниевый диод в стеклянном DO-35. 1N4007 — обычный выпрямитель в DO-41, а 1N5819 — низковольтный диод Шоттки в DO-41. Одинаковый корпус двух последних не означает одинаковое допустимое обратное напряжение или динамику. Суффиксы W/WS могут обозначать другие SMD-корпуса и требуют отдельного паспорта.
В этих аксиальных исполнениях полоса обозначает катод K; противоположный вывод — анод A. В прямом режиме обычный ток течёт от A к K. Прямое падение меняется с током и температурой: фиксированные «0,7 В» или «0,3 В» не являются универсальной гарантией. Для защитного диода катушки важны начальный ток, запас по обратному напряжению и режим повторения; внутренний диод MOSFET не заменяет автоматически диод параллельно катушке.
Фотография

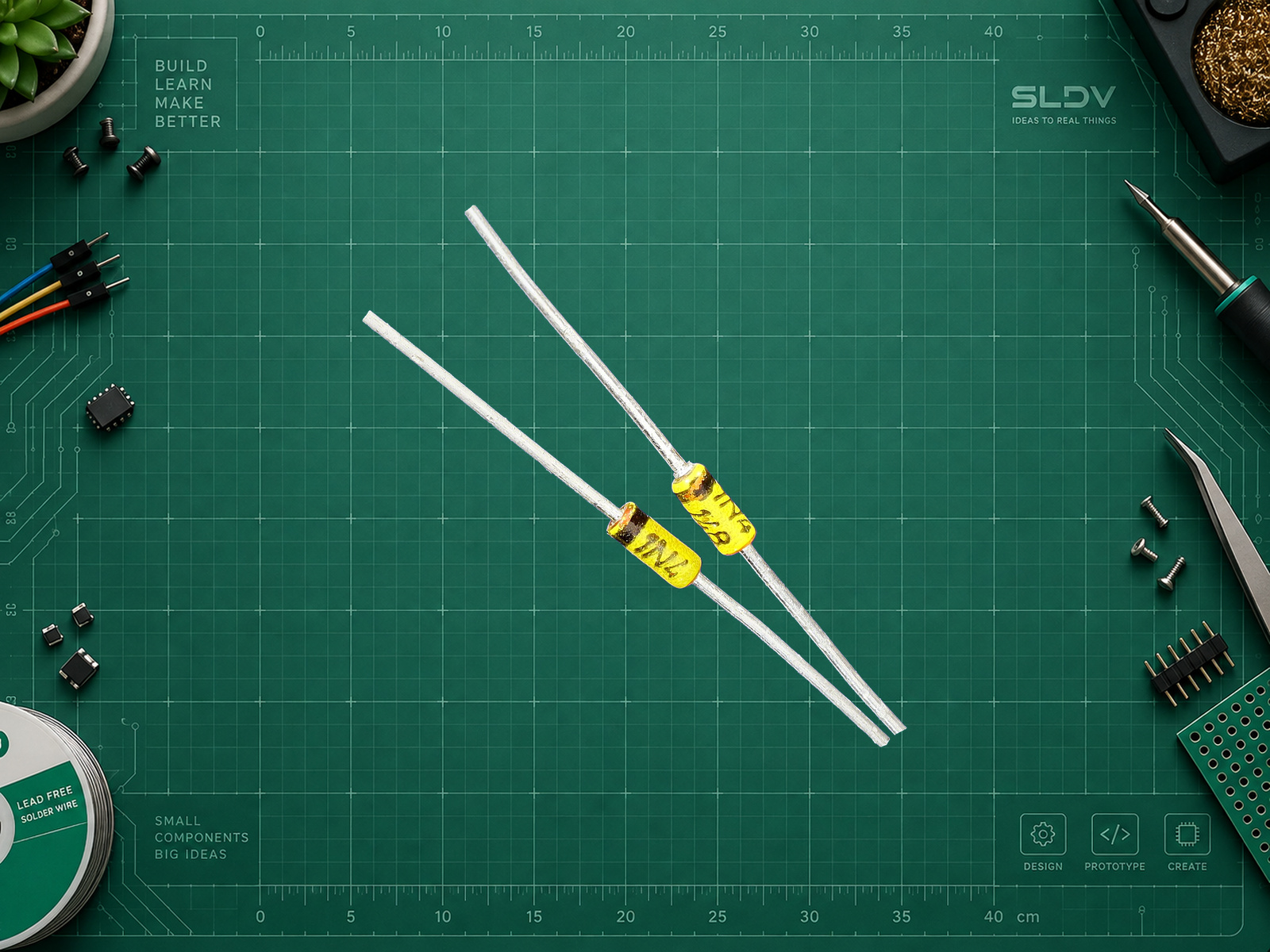

Пример диодов 1N4148 производства IPRS. Фото не показывает 1N4007, 1N5819 или комплект деталей Vishay. Фото: Mister rf. Оригинал: https://commons.wikimedia.org/wiki/File:1N4148_IPRS.jpg . Лицензия: CC BY-SA 4.0, https://creativecommons.org/licenses/by-sa/4.0 . Изменения: Из исходной фотографии пяти диодов выделены только два полностью видимых 1N4148. Три диода с выводами, обрезанными границами исходного кадра, и синий фон исключены. Оба выбранных корпуса и все их выводы сохранены целиком; недостающие части не дорисованы. Внутренние блики, маркировка и все видимые детали сохранены. Компонент размещён на предоставленном фоне без увеличения и изменения пропорций. Исходное изображение не содержит ICC; RGB интерпретировано как sRGB без изменения цвета; применено JPEG-сжатие. Исходные RGB-значения и отсутствие ICC сохранены в прозрачном PNG. Детали и надписи не дорисовывались; резкость и разрешение не повышались. Адаптация фотографии распространяется по CC BY-SA 4.0.
Схема полярности
Авторская карта полярности SLDV LAB: выводные референсы Vishay 1N4148 (DO-35), 1N4007 и 1N5819 (DO-41). Полоса обозначает катод K, другой вывод — анод A. Условные рисунки не показывают содержимое набора и не определяют производителя деталей на фотографии.
Схема: SLDV LAB. Авторский векторный рисунок по фактам из документации. https://www.vishay.com/docs/81857/1n4148.pdf · страницы [1, 2] https://www.vishay.com/docs/88503/1n4001.pdf · страницы [1, 2] https://www.vishay.com/docs/88525/1n5817.pdf · страницы [1, 2]
На фотографии показаны диоды IPRS 1N4148; изображения и паспортные параметры других референсов не подтверждают состав набора или изготовителя сфотографированных деталей.
Характеристики
- Типы в этой карточке
- 1N4148 — сигнальный; 1N4007 — выпрямительный; 1N5819 — Schottky
- Корпуса референсов
- 1N4148: DO-35; 1N4007 и 1N5819: DO-41
- Предельное повторяющееся обратное напряжение 1N4007
- 1000 В
- Предельное повторяющееся обратное напряжение 1N5819
- 40 В
- Маркировка катода
- Полоса на корпусе
- Питание модуля
- Единого питания нет: рабочий режим задают ток, обратное напряжение, температура и импульсы. Пример проверки ограничен 5 В и последовательным резистором 1 кОм; к сети не подключать.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| 1N4148, A / вывод без полосы | +5 В через 1 кОм | Один выбранный диод за раз; референс DO-35. |
| 1N4148, K / сторона полосы | GND источника 5 В | Измерять прямое напряжение между A и K. |
| 1N4007, A / K | Та же измерительная схема: A через 1 кОм к +5 В, K к GND | DO-41; это альтернативная деталь для сравнения, а не параллельное соединение с 1N4148. |
| 1N5819, A / K | Та же измерительная схема: A через 1 кОм к +5 В, K к GND | DO-41, Schottky; не заменять им высоковольтный 1N4007 без расчёта. |
| Дополнительный пример: диод катушки | K к плюсу питания катушки; A к её коммутируемому нижнему выводу | В нормальном включении диод закрыт. Выбор типа требует расчёта тока и энергии; макетная проверка выше катушки не содержит. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать Diode Kit: 1N4148 / 1N4007 / 1N5819 (Семейство выводных диодов 1N4148, 1N4007, 1N5819) в мой проект. Сначала уточни точный компонент и изготовителя, корпус и маркировку, плату контроллера, среду разработки, питание, нагрузку и задачу. Выбери диод по роли, прямому току, повторяющемуся обратному напряжению, времени восстановления, утечке и нагреву. Различай DO-35 и DO-41, а также SMD-суффиксы. Не переноси амперные параметры выпрямителя на 1N4148 и не предлагай сетевые опыты на breadboard. Подготовь согласованную схему с номерами выводов, расчёт ограничивающих элементов и безопасный план первичной проверки. Если нужен контроллер, дай полный минимальный пример для названной платы и версии API, зависимости и обработку возможных ошибок; для пассивного узла объясни проверку без программы. Отделяй типовые значения от гарантированных и предельные режимы от рабочих. Не заявляй о выполненных аппаратных испытаниях без измерений.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Низковольтный стенд
5 V / series 1 kΩРезистор ограничивает ток менее 5 мА даже при почти нулевом падении на диоде.
- Выбор компонента
Точный номер + производитель + корпус1N4148W не получает автоматически footprint выводного 1N4148.
Сравнение диодов без микроконтроллера
text1. Отключите питание, определите маркировку и катодную полосу.
2. Проверьте диод мультиметром в режиме diode test в обоих направлениях.
3. Соберите: +5 В → 1 кОм → A диода; K → GND.
4. Измерьте U_R и V_AK; вычислите I = U_R / 1000 Ом.
5. Сменяйте тип только без питания. Не считайте одинаковое падение доказательством одинаковой марки.
6. При коротком замыкании, обрыве или заметном нагреве проверьте монтаж и сам диод.
План учебных измерений, не готовые результаты. Допуск, диапазон и ток режима diode test зависят от мультиметра.
