Dupont Crimp Housing + Pins Kit
Plusivo — референс набора; семейство выпускается разными поставщиками · Plusivo Dupont Connector Kit, reference 0616639927603
Корпуса и обжимные штыревые/гнездовые контакты для изготовления кабелей нужной длины.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Plusivo Dupont Connector Kit, reference 0616639927603
Набор позволяет делать собственные кабели и собирать несколько одиночных линий в один корпус. Это отличается от готовых Dupont-перемычек: длину, тип концов и порядок проводов задаёт сборщик. Проверен реальный Plusivo Dupont Connector Kit с отдельными male и female контактами и корпусами разных размеров.
Термин Dupont в названии не подтверждает оригинальность конкретной промышленной серии. Корпуса и контакты нужно использовать как совместимую систему: подходящий шаг ещё не гарантирует удержание чужого контакта. В опубликованном списке нет подтверждённого диапазона AWG, диаметра изоляции и токового рейтинга обжима, поэтому универсальные значения не назначены.
Крылья контакта имеют разные задачи: одни прижимают проводник, другие удерживают изоляцию. Сдавливание случайными плоскогубцами может дать электрический контакт без механической прочности. После правильного обжима контакт должен защёлкнуться в корпусе и не выходить при лёгкой проверке натяжением. Неполяризованный корпус требует метки первого контакта и проверки ориентации перед включением. На фото — Plusivo Dupont Connector Kit. Источник фото: Plusivo. Фон заменён, реальные детали и пропорции сохранены.

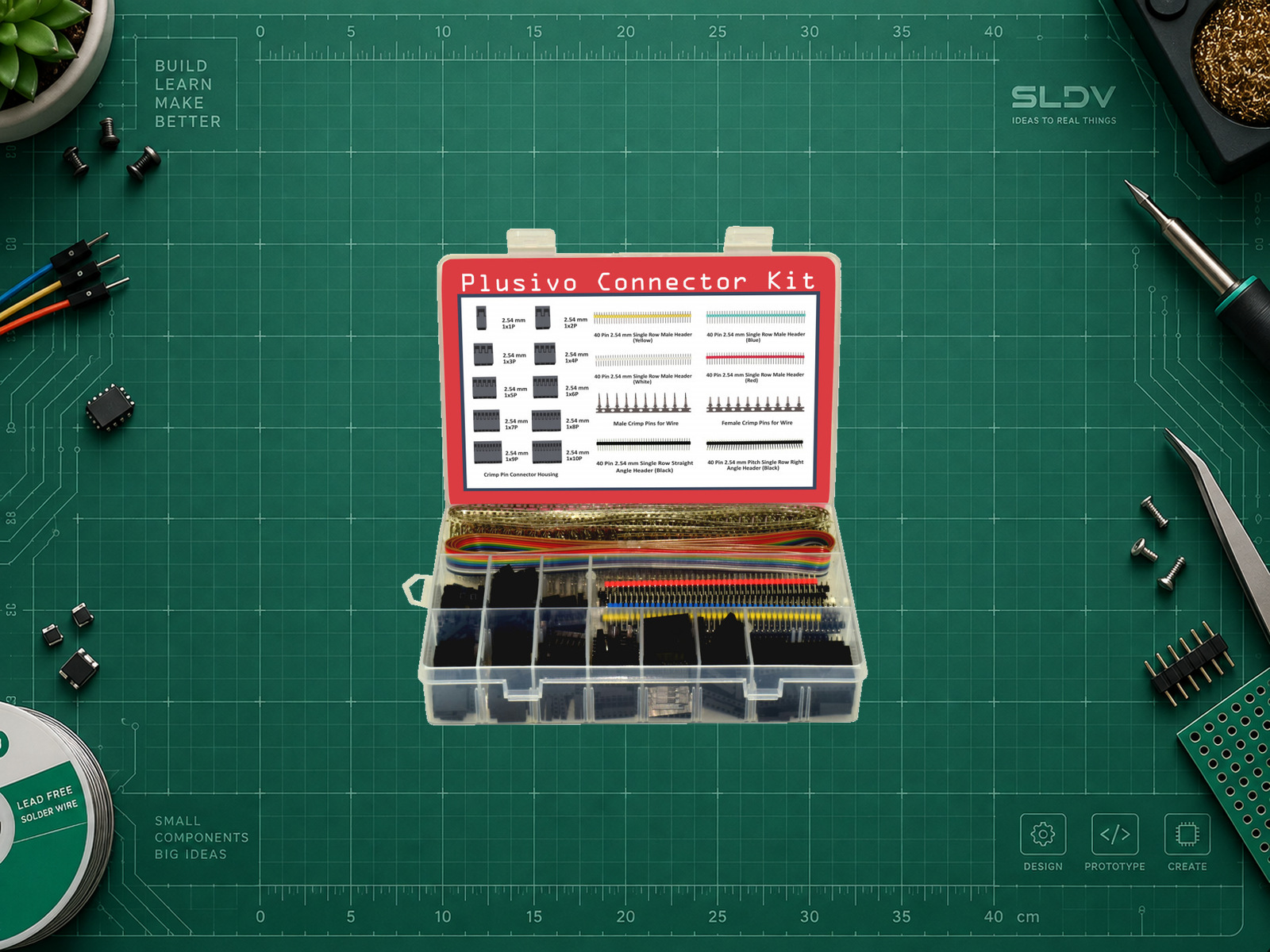

Набор Plusivo Dupont Connector Kit, reference 0616639927603. Фото Plusivo; фон вырезан, реальные детали и пропорции сохранены.
Характеристики
- Назначение семейства
- Макетные соединения 0,1″ / 2,54 мм; проверить совместимость конкретной пары
- Корпусов в референсе
- 335
- Размеры корпусов
- Однорядные 1×1…1×10
- Гнездовых обжимных контактов
- 320
- Штыревых обжимных контактов
- 320
- Прочее в наборе
- Прямые и угловые гребёнки, цветные гребёнки и ленточный кабель; обжимной инструмент в списке не заявлен
- Питание модуля
- Пассивные разъёмы; допустимые ток и напряжение для конкретных контактов набора не установлены. Начальный пример — кабель без питания, затем низковольтная проверка; оболочка не защищает от ошибочной распиновки.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги изготовить кабель из Dupont Crimp Housing + Pins Kit, референс Plusivo 0616639927603. Сначала уточни точное исполнение и фото детали, задачу, напряжение, ток, длину проводов и условия эксплуатации. Если в проекте есть микроконтроллер, уточни его точную плату и среду. Не переноси рейтинги референса на безымянный аналог. Подготовь понятную схему соединений, порядок монтажа и проверку обрыва, короткого замыкания и переполюсовки. Самому пассивному компоненту не нужны драйвер, адрес шины или прошивка; код добавляй только для явно описанной активной части проекта. Подбери совместимые корпус, контакт, матрицу и провод; уточни неизвестные AWG и диаметр изоляции по паспорту контакта. Не считай набор готовыми кабелями и не включай в состав неуказанный кримпер.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Выбор контакта
Male — штырь; female — гнездоПодбирается по ответному разъёму; одинаковый корпус может использоваться с разными подходящими контактами.
- Провод и матрица
По паспорту именно контакта набораДиапазон AWG универсального инструмента не доказывает совместимость контакта.
- Ориентация
Отметить контакт 1 с обоих концовЗарисовать вид со стороны сочленения, чтобы не получить зеркальную распиновку.
Сборка двухпроводного кабеля
text1. Нарисуйте две раздельные линии A и B с указанием контакта 1 на каждом конце. Для первого кабеля оставьте его полностью отключённым от электроники.
2. Подберите два одинаковых по длине провода и контакты нужного пола. Зачистите на паспортную длину без повреждения жил; не лудите перед штатным обжимом.
3. Обожмите проводник и изоляцию правильной матрицей, не повреждая соединительную часть контакта.
4. Вставьте контакты в корпус до фиксации. Проверьте удержание каждого провода, непрерывность A–A и B–B и отсутствие связи A–B.
5. Наденьте на соответствующую обесточенную ответную часть и убедитесь, что контакты не выталкиваются назад. Только затем допускается малая низковольтная испытательная нагрузка.
План проверки, а не отчёт об испытании. Пассивному компоненту прошивка и программные библиотеки не требуются.
