Espressif ESP32-P4X-Function-EV-Board — 16 МБ Flash
Espressif Systems · ESP32-P4X-Function-EV-Board
Плата для видео, экранов и обработки звука
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает ESP32-P4X-Function-EV-Board

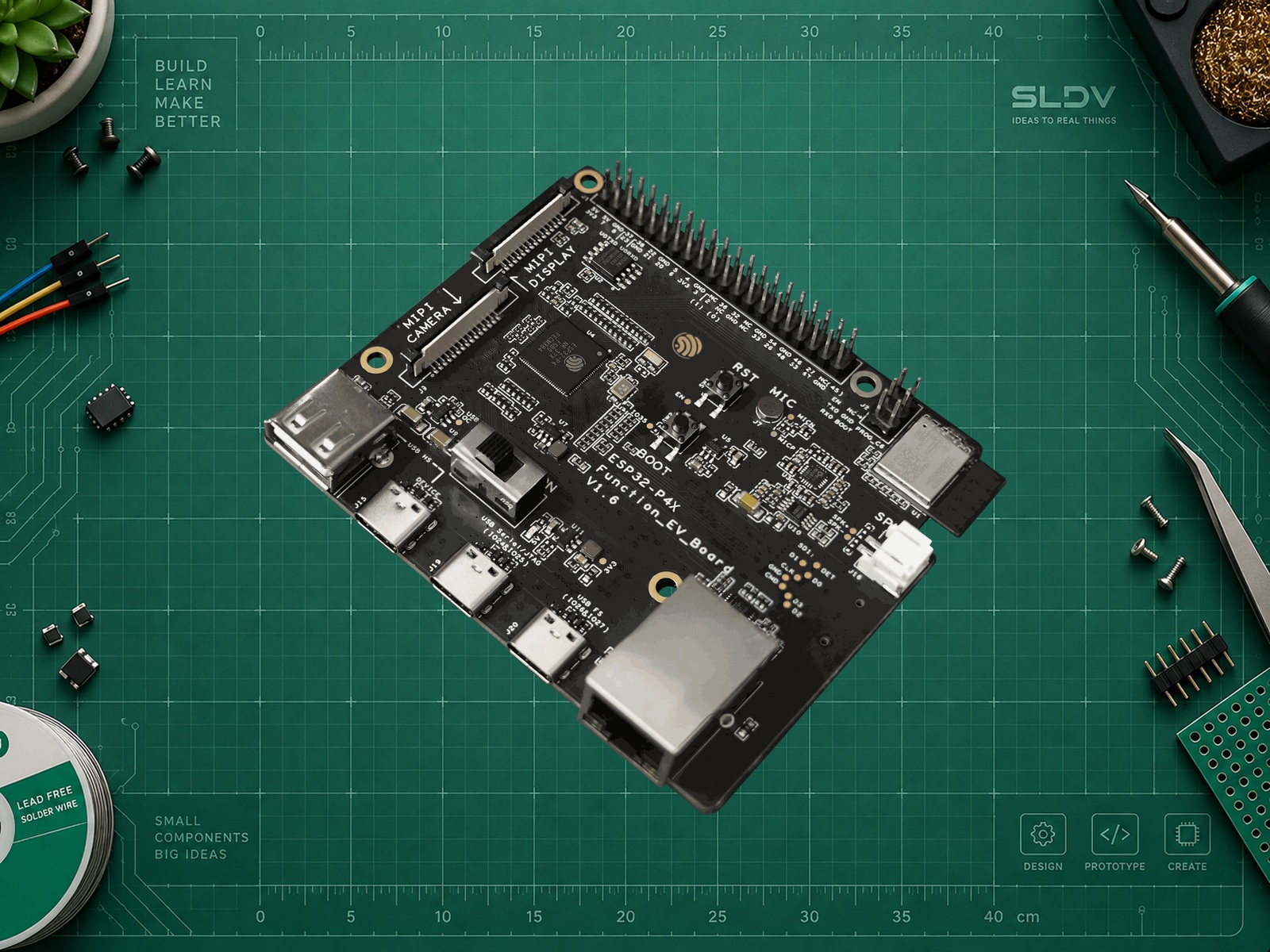

Espressif ESP32-P4X-Function-EV-Board PCB v1.6 — мультимедийная плата для экрана, камеры, Ethernet и звука. ESP32-P4 ревизии 3.1 или новее содержит два HP-ядра RISC-V до 400 МГц и отдельную LP-подсистему. Эталонная комплектация с ESP32-P4NRW32X имеет 16 МБ внешней Flash и 32 МБ PSRAM в корпусе чипа. Wi-Fi 6 2,4 ГГц и Bluetooth LE обеспечивает отдельный ESP32-C6-MINI-1 со своей прошивкой.
Особенности
- Сверяйте PCB и маркировку чипа: P4X с C6, старая P4-Function-EV-Board и P4X-C5 имеют разные аппаратные конфигурации. PSRAM не заменяет внутреннюю SRAM. Штатная Flash ограничена 80 МГц и не поддерживает auto suspend по умолчанию.
- USB-C Serial/JTAG предпочтителен для первого запуска; другие USB-C обслуживают FS OTG и HS OTG device. Высокоскоростные USB-C и USB-A взаимоисключающие. USB-A host ограничен 500 мА.
- IP101GR обеспечивает Ethernet 10/100 Мбит/с. Есть microSD, ES8311, микрофон и усилитель NS4150B для динамика 4 Ом / 3 Вт. Экран 7″ 1024×600 и камера 2 Мп — опциональные аксессуары, их наличие и совместимость проверяют отдельно.

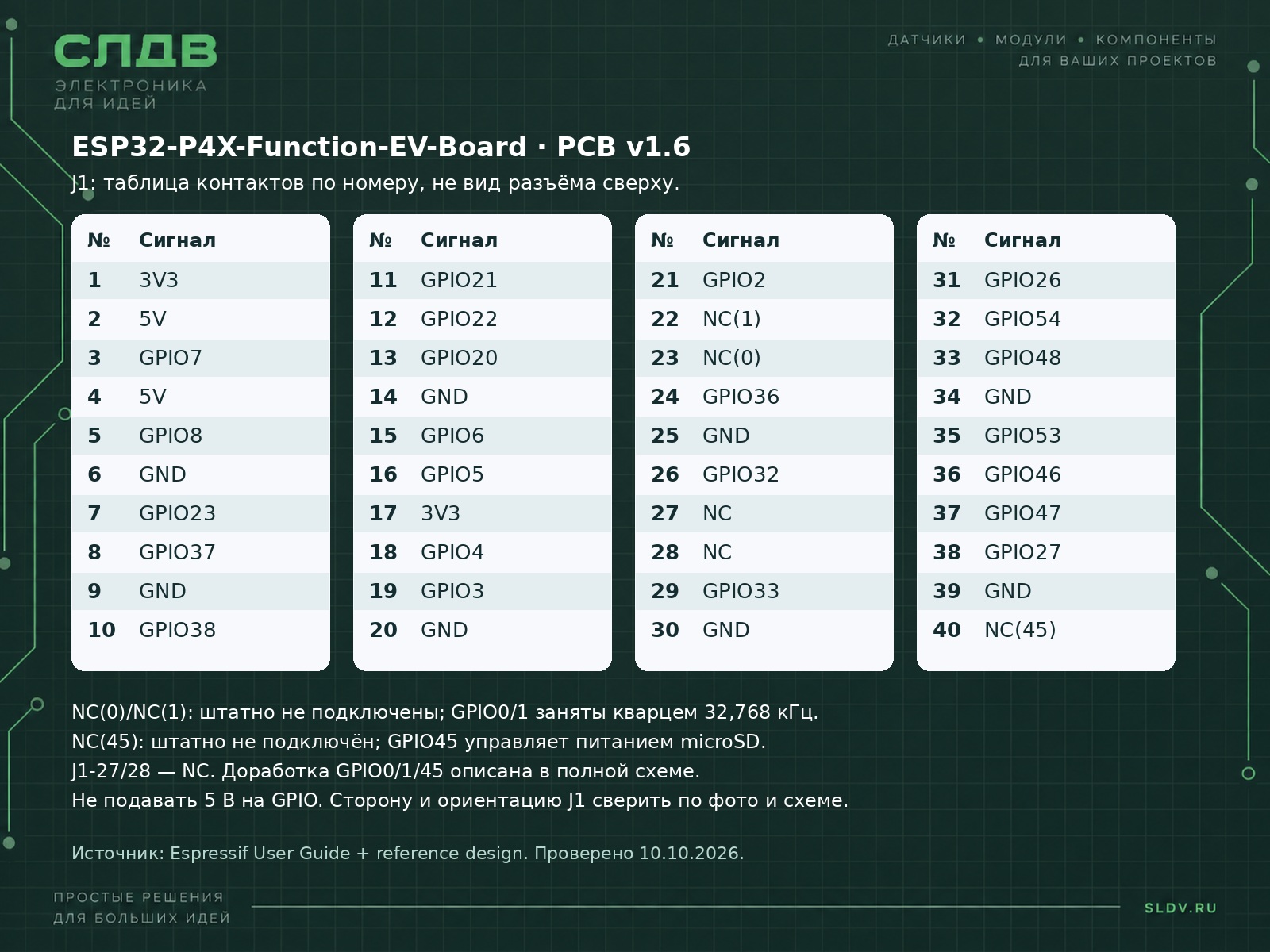

- На J1 контакты 22/23 с GPIO1/0 штатно NC из-за кварца 32,768 кГц; контакт 40/GPIO45 занят управлением питанием SD. Их освобождение требует аппаратной переделки и потери соответствующей функции. LDO_VO3/LDO_VO4 настраивают по схеме платы.
- Для ESP32-P4 rev 3.1 нельзя включать Secure Download Mode. Профили pre-v3 и v3.x не взаимозаменяемы: ревизию проверяют до прошивки, защиту от несовпадения не обходят. Необратимые параметры безопасности не меняют при первом запуске.
Для каких проектов подойдёт
- Сенсорная HMI-панель: отображает параметры оборудования на совместимом MIPI-дисплее и получает данные по Ethernet.
- Терминал видеопросмотра: принимает изображение совместимой CSI-камеры и выводит его на экран с обработкой в P4.
- Голосовой интерфейс: записывает звук микрофона, обрабатывает его и воспроизводит результат через внешний динамик.
Чем отличается
P4X сочетает производительный видеотракт ESP32-P4 и отдельный радиомодуль C6. В сравнении с S31 здесь Ethernet 100 Мбит/с и MIPI-интерфейсы; Wi-Fi и Bluetooth принадлежат сопроцессору, поэтому требуют согласованных прошивок.
Характеристики
- PCB / ревизия чипа
- v1.6; ESP32-P4 ≥3.1
- Flash
- 16 МБ
- PSRAM эталонного NRW32X
- 32 МБ; сверить маркировку
- Радиосопроцессор
- ESP32-C6-MINI-1; Wi-Fi 6; Bluetooth LE
- Ethernet
- 10/100 Мбит/с; IP101GR
- Интерфейс
- I²C, SPI, UART, Wi-Fi, Bluetooth
- Питание модуля
- Первый запуск — 5 В через один USB-C Serial/JTAG, кабель данных и включённый штатный выключатель. GPIO и домены питания сверяют со схемой PCB v1.6; 5 В на GPIO недопустимы. Источник выбирают с запасом под дисплей, звук и USB host. При отдельном USB-питании LCD не соединяют его 5V/GND с питанием платы. FPC подключают без питания: камера использует шлейф с контактами на одной стороне, штатный дисплей — на противоположных; совместимость проверяют по конкретному аксессуару.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB Serial/JTAG, USB-C | Компьютер, кабель USB с данными | Предпочтительный порт программирования и отладки. |
| BOOT / RESET | Штатные кнопки платы | Внешнюю периферию для первого запуска не подключать. |
Подходит для ESP32. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги использовать ESP32-P4X-Function-EV-Board PCB v1.6 с ESP32-C6-MINI-1. Уточни задачу и маркировку ESP32-P4 rev ≥3.1; эталонный NRW32X имеет Flash 16 МБ и PSRAM 32 МБ. ESP-IDF 6.1, esp32p4, USB Serial/JTAG, Flash максимум 80 МГц, первый запуск без PSRAM. Не включай Secure Download Mode на rev3.1 и не обходи проверку ревизии. Сверь точный BSP, LDO_VO3/4, J1 NC GPIO0/1/45 и совместимость FPC. HS USB-C и USB-A взаимоисключающие, host максимум 500 мА.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Платформа
ESP-IDF 6.1; target esp32p4Выбрать профиль ESP32-P4 ≥3.0 и сверить фактическую ревизию. Для rev 3.1 Secure Download Mode не включать.
- Библиотека
Компоненты ESP-IDF 6.1 и точный BSP P4XДрайверы камеры, LCD, ES8311 и C6 выбирают под PCB v1.6; старый BSP P4 автоматически не переносится.
- Инициализация
USB Serial/JTAG; Flash 16 МБ, ≤80 МГцПервый запуск без PSRAM и внешней периферии. Проверить маркировку NRW32X, затем отдельно включать PSRAM 32 МБ и настраивать LDO_VO3/LDO_VO4; eFuse не менять.
