Espressif ESP32-S31-Function-CoreBoard-1

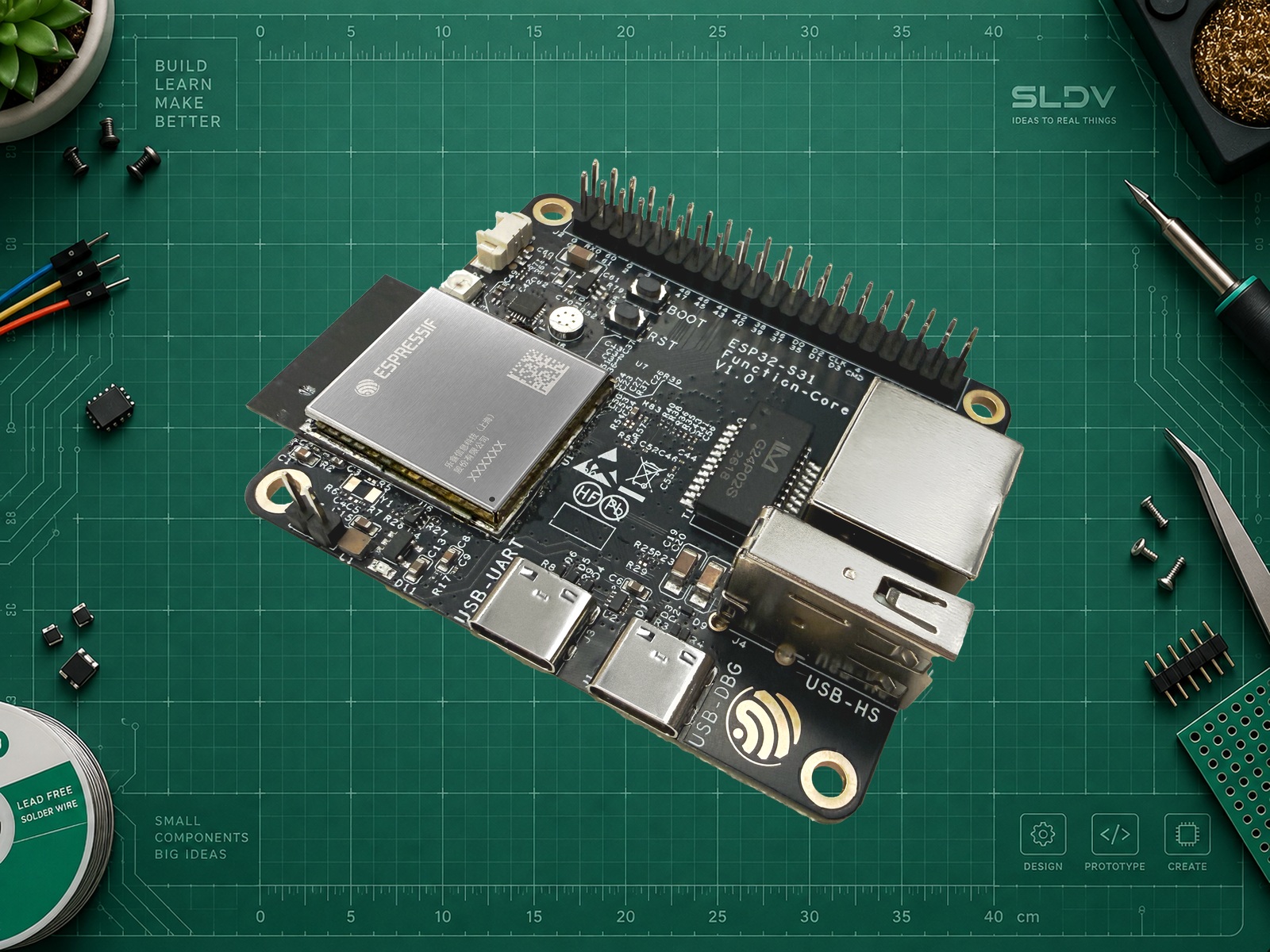

Espressif ESP32-S31-Function-CoreBoard-1 PCB v1.0 — плата для голосовых и сетевых устройств. Модуль ESP32-S31-WROOM-3 содержит два RISC-V-ядра до 320 МГц, 512 КБ общей SRAM и 32 КБ LP SRAM. Печатная антенна обслуживает Wi-Fi 6 2,4 ГГц, Bluetooth 5.4 LE/Classic и IEEE 802.15.4. На плате также есть гигабитный Ethernet, аудиокодек ES8311, микрофон и выход для динамика.

Особенности

• Объём установленных Flash и PSRAM определяют по полному суффиксу своего WROOM-3 и идентификации памяти. Варианты семейства различаются, поэтому верхние пределы даташита не являются комплектацией каждой CoreBoard-1. До выбора прошивки ёмкость Flash должна быть установлена; первый проект может работать без PSRAM.
• USB-C Serial/JTAG и USB-C USB–UART — отдельные пути программирования. USB-A подключён к высокоскоростному USB OTG; ток подключённого устройства ограничен 500 мА. Порт хоста не заменяет штатный вход питания.

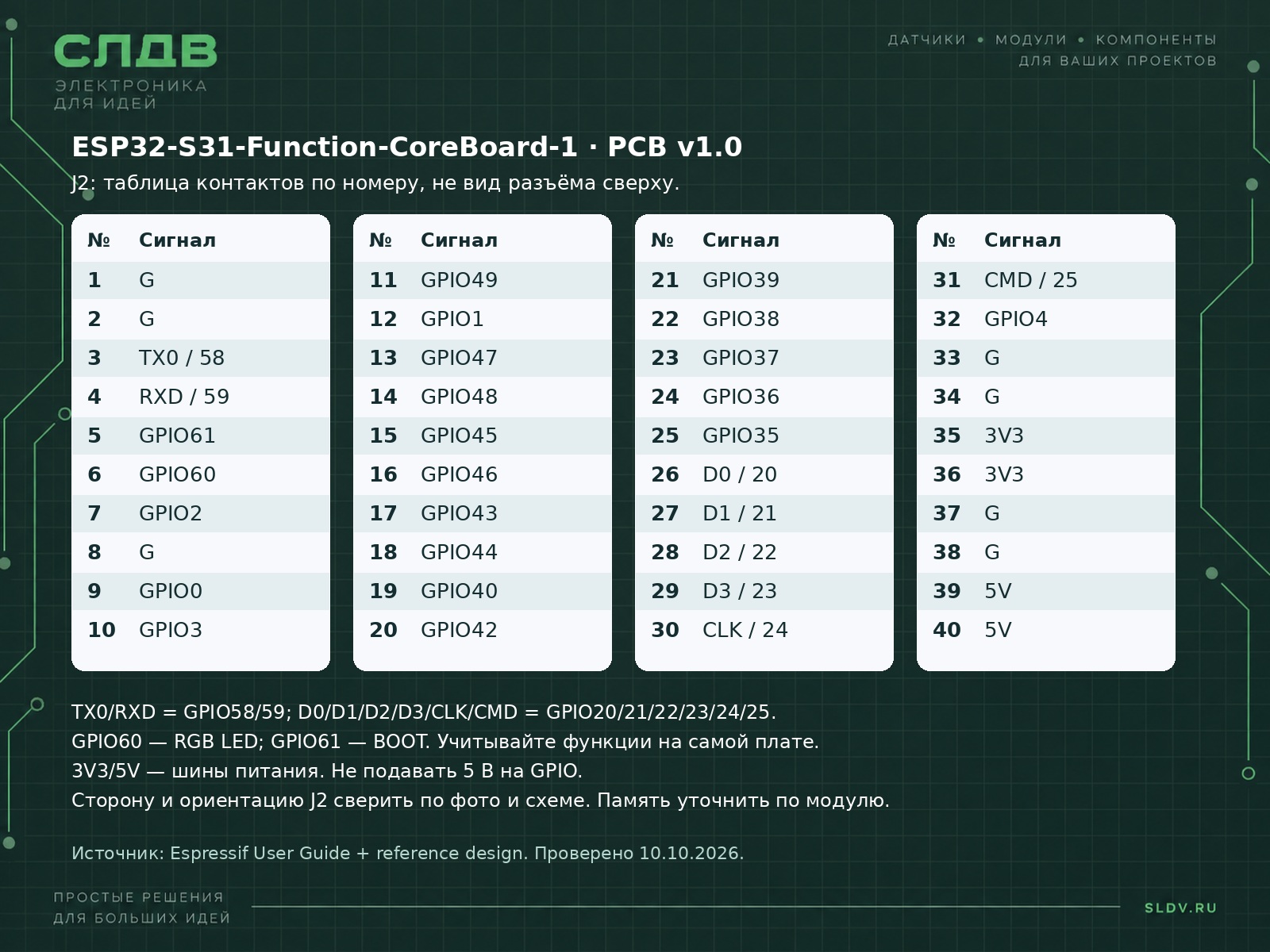

• RGB занимает GPIO60, BOOT — GPIO61, UART0 — TX58/RX59. J2-26…31 несут SDIO D0/D1/D2/D3/CLK/CMD на GPIO20…25. Сигналы, занятые Ethernet и аудио, не переназначают независимо от этих узлов.
• ES8311 работает совместно с усилителем NS4150B; выход рассчитан на динамик 4 Ом / 3 Вт. Для голосовой обработки и радиопротоколов нужны совместимые компоненты SDK и достаточная фактическая память. J5 служит последовательному измерению тока модуля.

Для каких проектов подойдёт

• Голосовой терминал: принимает звук встроенным микрофоном и воспроизводит ответы через совместимый динамик.
• Сетевой регистратор: собирает данные внешних датчиков и передаёт их по гигабитному Ethernet или Wi-Fi.
• Контроллер умного дома: обрабатывает события Zigbee/Thread в совместимом стеке и сообщает состояние через Ethernet.

Чем отличается

ESP32-S31 использует RISC-V и поддерживает Classic Bluetooth вместе с LE; профиль ESP32-S3 к нему не подходит. От мультимедийных плат ESP32-P4 эта CoreBoard отличается собственным радиоблоком и гигабитным Ethernet, а установленная память требует отдельной проверки.
