GT2 20T Pulley 5mm
Adafruit — документированный референс · 1251: GT2, 20 зубьев, отверстие 5 мм, ремень 6 мм
Передача вращения с вала на совместимый зубчатый ремень.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает 1251: GT2, 20 зубьев, отверстие 5 мм, ремень 6 мм
Шкив 1251 связывает вал двигателя и ремень GT2. Для выбора нужны сразу число зубьев, профиль, ширина ремня и отверстие вала. Один признак 20T не подтверждает совместимость со всем остальным; похожий шкив может иметь отверстие 8 мм или другой зуб.
Для пары с шагом 2 мм расчётное перемещение ремня за один оборот равно 20 × 2 = 40 мм. Это кинематический расчёт, не измеренная точность оси: на неё влияют люфт, деформация ремня, настройка привода и механика. Диаметр по вершинам зубьев нельзя подставлять вместо делительного диаметра при расчёте передачи.

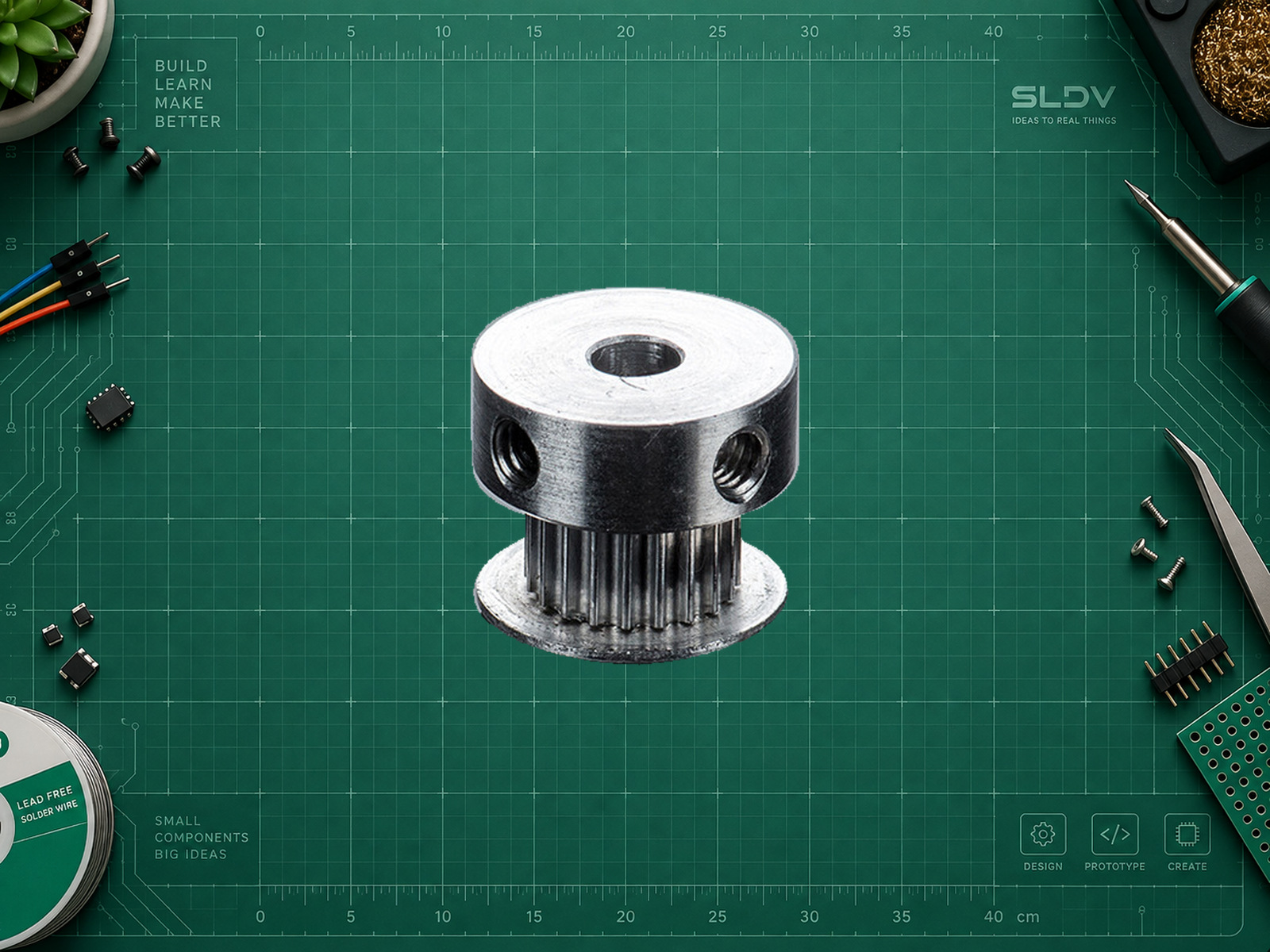

Шкив фиксируется стопорными винтами на подходящем валу. Посадка, осевое положение и доступ к винтам должны быть проверены до натяжения ремня. Нельзя считать все NEMA17 двигателями с валом 5 мм: NEMA описывает типоразмер фланца, а вал проверяют отдельно. Допустимый передаваемый момент референса здесь не заявлен. На фото — шкив Adafruit 1251, GT2, 20 зубьев, отверстие 5 мм. Источник фотографии: Adafruit. Фон заменён, пропорции сохранены.
Шкив Adafruit 1251: GT2, 20 зубьев, отверстие 5 мм, под ремень шириной 6 мм. Фото Adafruit; фон заменён, пропорции сохранены.
Характеристики
- Количество зубьев
- 20
- Отверстие для вала
- 5 мм
- Совместимый ремень
- GT2, шаг 2 мм, ширина 6 мм
- Габариты референса
- Длина 16 мм; наружный диаметр бортика 16 мм
- Диаметр по вершинам зубьев
- 12.2 мм
- Материал
- Алюминий
- Статус референса
- Adafruit 1251 больше не складируется
- Питание модуля
- Не применимо: пассивная механическая деталь без питания и логических уровней. Электробезопасность установленной электроники оценивается отдельно.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги встроить 1251: GT2, 20 зубьев, отверстие 5 мм, ремень 6 мм в мой проект. Сначала уточни точное исполнение детали, задачу, габариты, условия эксплуатации и ограничения. Если рядом есть электроника, уточни её модель; питание механической детали, GPIO, программный драйвер и библиотека не применимы. Подготовь механическую схему, порядок монтажа, необходимые проверки и признаки ошибки. Уточни точную модель мотора, диаметр вала, ремень и передаточную схему. Рассчитай перемещение из числа зубьев и шага, отдельно проверь настройку драйвера. Не выдумывай прошивку самому шкиву или его допустимый момент.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Вал
5 ммПроверить диаметр и форму вала двигателя; не выбирать по названию NEMA17.
- Кинематика
40 мм/оборотРасчёт для 20 зубьев и шага 2 мм, без редукции; не обещание точности.
Механическая установка и проверка
text1. Сверьте профиль ремня, его ширину и отверстие шкива с валом.
2. На обесточенном приводе установите шкив, обеспечив соосность с ответным шкивом.
3. Зафиксируйте штатными стопорными винтами без назначенного наугад момента.
4. Проверьте свободный оборот и крепление, затем осторожно испытайте механизм на малой скорости с ограждением.
План сборки и проверки, не отчёт об испытании. Самой механической детали электронная распиновка, программные библиотеки и прошивка не нужны.
