GT2 6mm Timing Belt
Adafruit — документированный референс · 1184: GT2, шаг 2 мм, ширина 6 мм, замкнутый ремень 1164 мм
Передача движения в лёгких линейных механизмах и стендах.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает 1184: GT2, шаг 2 мм, ширина 6 мм, замкнутый ремень 1164 мм
Зубчатый ремень работает в паре с шкивом совместимого профиля. Для референса Adafruit 1184 подтверждены и шаг, и ширина, и длина кольца. Число 6 мм относится к ширине полотна, а не к расстоянию между зубьями. Другой ремень с названием GT2 может иметь иное исполнение, длину и армирование.
Замкнутый ремень выбирают по геометрии шкивов и межосевому расстоянию. Если кольцо разрезать, получится открытый отрезок для линейной оси с зажимами; обратно заводским бесшовным кольцом он не станет. Ремень MXL не является заменой только потому, что выглядит похожим.

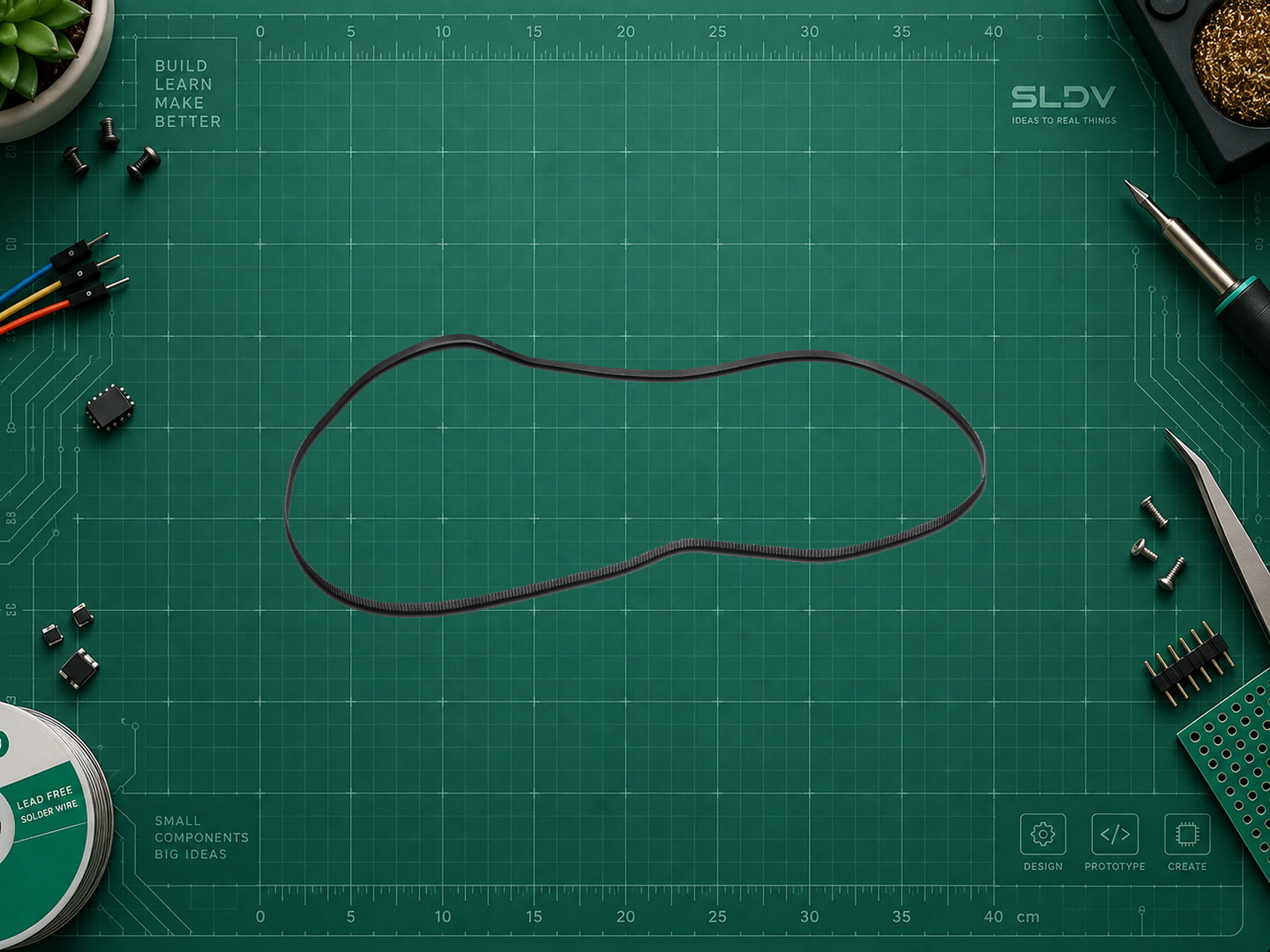

Для надёжного хода нужны соосность шкивов и обоснованное натяжение. Чрезмерное натяжение нагружает подшипники и раму, недостаточное увеличивает риск перескока. Материал корда, допустимое усилие и рекомендуемое натяжение в открытом описании этого референса не установлены, поэтому универсальная нагрузка не указана. На фото — замкнутый ремень Adafruit 1184. Источник фотографии: Adafruit. Выполнены вырезание фона и пропорциональное масштабирование.
Замкнутый ремень Adafruit1184: профиль GT2, шаг2 мм, ширина6 мм, длина1164 мм. Фото Adafruit; фон заменён, пропорции сохранены.
Характеристики
- Шаг зубьев
- 2 мм
- Ширина
- 6 мм
- Длина референса
- 1164 мм
- Число зубьев референса
- 582
- Форма поставки 1184
- Замкнутый ремень; не бесконечный метраж
- Статус референса
- Adafruit 1184 больше не складируется; это технический референс
- Питание модуля
- Не применимо: пассивная механическая деталь без питания и логических уровней. Электробезопасность установленной электроники оценивается отдельно.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги встроить 1184: GT2, шаг 2 мм, ширина 6 мм, замкнутый ремень 1164 мм в мой проект. Сначала уточни точное исполнение детали, задачу, габариты, условия эксплуатации и ограничения. Если рядом есть электроника, уточни её модель; питание механической детали, GPIO, программный драйвер и библиотека не применимы. Подготовь механическую схему, порядок монтажа, необходимые проверки и признаки ошибки. Уточни кинематику, ход, шкивы, нагрузку и тип ремня. Не приписывай всем GT2 шаг 2 мм без проверки; для референса 1184 он подтверждён. Объясни подбор длины и натяжения без выдуманного усилия.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Пара ремень–шкив
GT2, шаг 2 мм, ширина ремня 6 ммПроверять профиль зуба и полезную ширину шкива.
- Исполнение
Кольцо или открытый отрезокВыбирать по кинематике; длину референса не переносить на другую позицию.
Механическая установка и проверка
text1. Проверьте маркировку и фактическую ширину ремня, подберите совместимые шкивы.
2. Без питания проверьте совпадение плоскостей шкивов и отсутствие перекручивания полотна.
3. Настройте натяжение по документации ремня и механизма, не растягивая его до предела.
4. Прокрутите узел вручную по всему ходу; затем выполните защищённый медленный пробный запуск и проверьте уход ремня к бортику.
План сборки и проверки, не отчёт об испытании. Самой механической детали электронная распиновка, программные библиотеки и прошивка не нужны.
