JST-PH 2.0 mm Connector Kit
JST — оригинальная серия; референс совместимого набора Adafruit · Adafruit 4422, 2.0mm JST PH-compatible 220 Piece Kit
Компактные корпуса и обжимные контакты PH для съёмных низковольтных кабелей.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Adafruit 4422, 2.0mm JST PH-compatible 220 Piece Kit
PH подходит для компактных жгутов и съёмных модулей. Проверенный товар — Adafruit 4422, совместимый с JST PH. Продавец перечисляет по десять корпусов и ответных частей каждой из шести размерностей и сто гнездовых контактов; суммарно это 220 отдельных деталей, а не 220 готовых кабелей.
Форма PH часто встречается у аккумуляторов, но одинаковое гнездо не означает одинаковую полярность. Перепутанные плюс и минус способны повредить плату. PH 2,0 мм также не равен XH 2,5 мм или SH 1,0 мм; контакты для их обжима не взаимозаменяемы автоматически. Общий шаг не подтверждает совместимость с другим семейством корпусов.
У оригинального контакта JST SPH-002T-P0.5S диапазон AWG 30–24 и диаметр изоляции 0,8–1,5 мм. Для контактов совместимого набора нужны собственные данные; особенно важно проверить толстую силиконовую изоляцию. Работа с такими деталями требует аккуратного обжима и проверки фиксатора каждого контакта. Фотография набора Adafruit 4422, заявленного как PH-compatible: источник Adafruit. Фон заменён, реальные детали и пропорции сохранены. Чертёж в галерее — фрагмент каталога оригинальной серии JST PH, стр. 1, с пояснениями SLDV LAB. Он показывает механическую ориентацию контактов, а не полярность питания или паспорт совместимого набора.

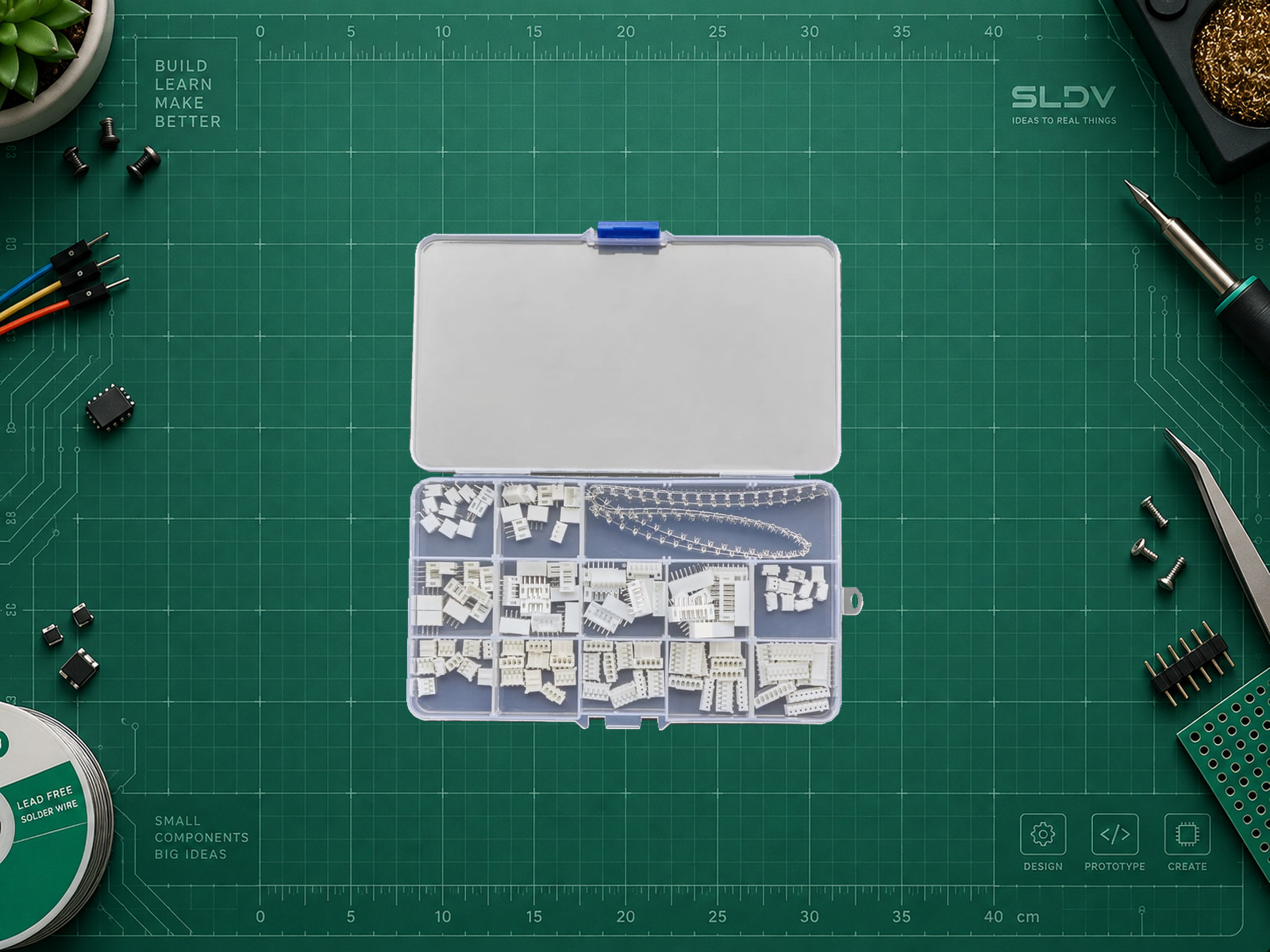

Набор Adafruit 4422, совместимый с JST PH, шаг 2,00 мм. Фото Adafruit; вырезан весь показанный набор, детали и пропорции сохранены.
Характеристики
- Шаг
- 2 мм
- Корпуса и ответные части набора
- 2, 3, 4, 5, 6, 8 позиций
- Количество деталей набора
- 220
- Обжимные гнездовые контакты
- 100
- Тип
- Миниатюрный разъём провод–плата
- Питание модуля
- Пассивное соединение; напряжение определяется устройством, а не формой разъёма. Параметры оригинального JST PH не переносятся на совместимый набор. У аккумуляторного кабеля обязательно проверить полярность до соединения.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги использовать JST-PH 2,0 мм connector kit, референс Adafruit 4422. Сначала уточни точное исполнение и фото детали, задачу, напряжение, ток, длину проводов и условия эксплуатации. Если в проекте есть микроконтроллер, уточни его точную плату и среду. Не переноси рейтинги референса на безымянный аналог. Подготовь понятную схему соединений, порядок монтажа и проверку обрыва, короткого замыкания и переполюсовки. Самому пассивному компоненту не нужны драйвер, адрес шины или прошивка; код добавляй только для явно описанной активной части проекта. Уточни контакт и наружный диаметр провода. Отдельно проверь распиновку аккумулятора; не считай форму PH доказательством полярности или совместимости с Grove.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Шаг
2,00 ммНе заменять на XH 2,50 мм или SH 1,00 мм.
- Оригинальный контакт для сравнения
SPH-002T-P0.5S: AWG 30–24; изоляция Ø 0,8–1,5 ммЭто данные оригинального JST, а не подтверждение номиналов совместимого набора.
- Комплектность референса
120 корпусов/ответных частей + 100 контактовШесть размеров по десять штук каждой стороны; 100 контактов не заполняют все гнёзда одновременно.
Проверка PH-кабеля
text1. Сверьте серию, число позиций, ориентацию ключа и нумерацию по чертежу обеих сторон.
2. Соберите жгут подходящими контактами и инструментом. Не вставляйте в корпус контакт с расплющенной пружиной или незафиксированным язычком.
3. Прозвоните каждый контакт до другого конца и проверьте отсутствие замыкания соседей.
4. Для первого испытания используйте изолированный низковольтный источник с ограничением тока, без аккумулятора и без подключённой дорогой платы.
5. Если кабель предназначен для батареи, измерьте фактическую полярность на разъёме батареи отдельно и сравните с маркировкой платы. Не замыкайте щупами соседние контакты.
План проверки, а не отчёт об испытании. Пассивному компоненту прошивка и программные библиотеки не требуются.
