JST-XH Connector Kit — шаг 2,50 мм
JST — оригинальная серия; референс совместимого набора Adafruit · Adafruit 4423, JST XH-compatible kit; оригинал JST XH имеет шаг 2,50 мм
Набор корпусов, обжимных контактов и ответных частей для платы XH для сборки кабелей.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Adafruit 4423, JST XH-compatible kit; оригинал JST XH имеет шаг 2,50 мм
Название из магазинных списков «JST-XH 2.54 mm» неточно для оригинальной серии JST: её шаг составляет 2,50 мм. Карточка сохраняет семейство XH, но исправляет размер. Для существующего набора выбран Adafruit 4423, прямо обозначенный продавцом как JST XH-compatible; это не заявление о происхождении деталей от JST.
На проверенной странице перечислены корпуса и ответные части для платы на 2–5 позиций, а также 200 обжимных гнездовых контактов. Заголовок обещает 560 деталей, тогда как сумма опубликованного списка составляет 360. Недостающие 200 деталей не реконструированы и не считаются частью подтверждённой комплектации.
Для аккуратных кабелей нужны совместимые корпус, контакт, провод и обжимной инструмент. Оригинальный SXH-001T-P0.6 рассчитан на AWG 28–22 и наружный диаметр изоляции 0,9–1,9 мм; эти параметры не являются паспортом контактов Adafruit. Не подгоняйте многопозиционный XH под сетку 2,54 мм силой: погрешность накапливается с числом контактов. Ключ корпуса помогает ориентировать соединение, но не определяет назначение плюса и минуса. Фотография взята из карточки набора Adafruit 4423, заявленного как XH-compatible. Источник фото: Adafruit. Фон заменён, детали и пропорции сохранены. Фото не устраняет указанное выше расхождение в количестве деталей. Чертёж в галерее — фрагмент каталога оригинальной серии JST XH, стр. 2, с пояснениями SLDV LAB. Он показывает механическую ориентацию контакта № 1, а не универсальную полярность или паспорт совместимого набора.

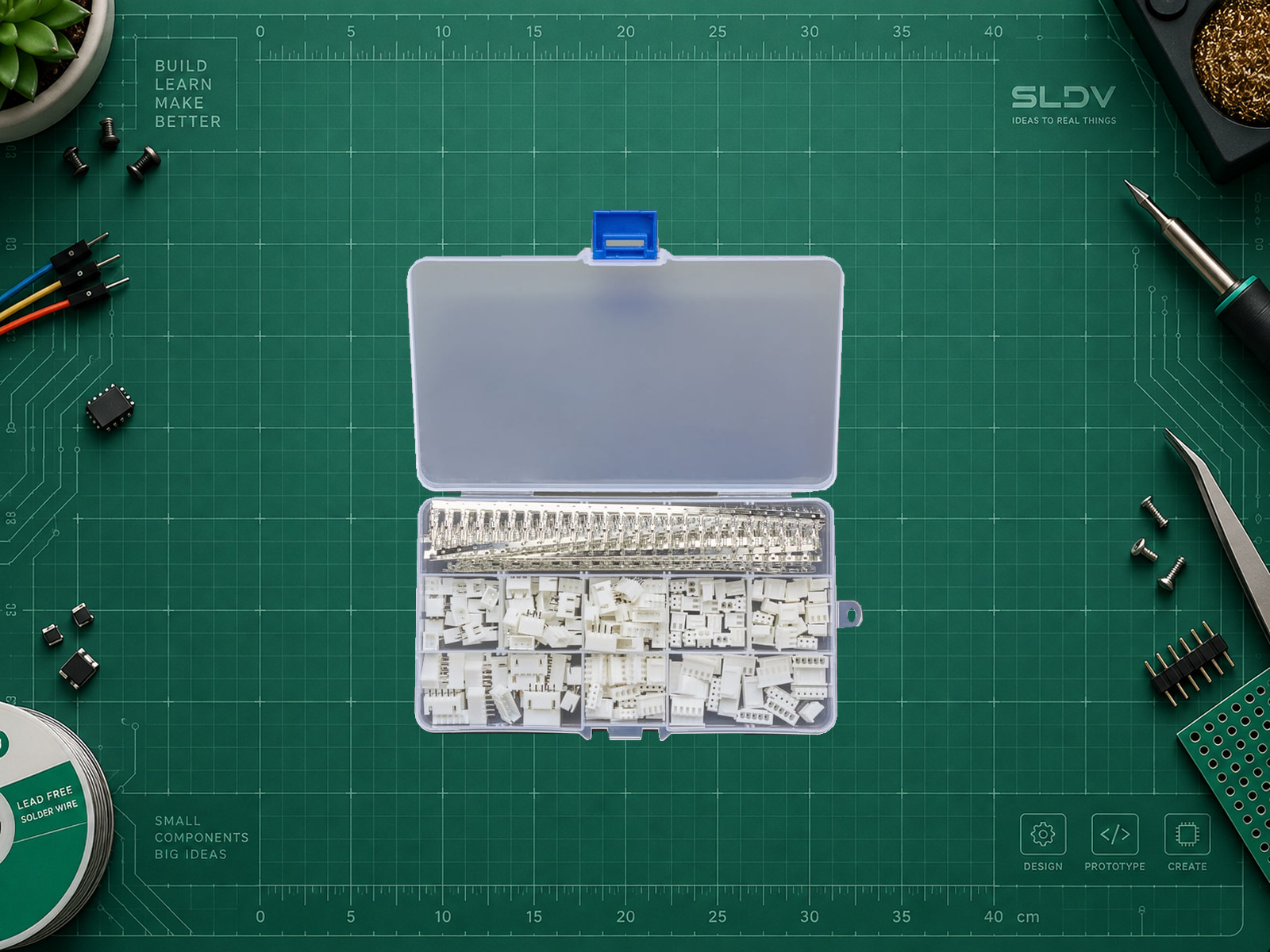

Набор Adafruit 4423, совместимый с JST XH, шаг 2,50 мм. Фото Adafruit; вырезан весь показанный набор, детали и пропорции сохранены.
Характеристики
- Шаг XH и выбранного набора
- 2.5 мм
- Число позиций в референсном наборе
- 2, 3, 4, 5
- Тип соединения
- Провод–плата: обжимной гнездовой контакт и штыревой разъём для платы
- Количество деталей
- На странице 4423 заголовок 560 pcs; перечисленный состав даёт 360. Фактическую комплектацию уточнять.
- Питание модуля
- Набор пассивных разъёмов; выбранный пример предназначен для низковольтных цепей 3,3/5 В. Рейтинги оригинальной серии JST не подтверждают допустимый ток и напряжение совместимого набора.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги использовать JST-XH-compatible connector kit, референс Adafruit 4423. Сначала уточни точное исполнение и фото детали, задачу, напряжение, ток, длину проводов и условия эксплуатации. Если в проекте есть микроконтроллер, уточни его точную плату и среду. Не переноси рейтинги референса на безымянный аналог. Подготовь понятную схему соединений, порядок монтажа и проверку обрыва, короткого замыкания и переполюсовки. Самому пассивному компоненту не нужны драйвер, адрес шины или прошивка; код добавляй только для явно описанной активной части проекта. Различай оригинальный шаг XH 2,50 мм и надписи 2,54 мм в магазинах. Проверь точную маркировку контакта, диапазон AWG, диаметр изоляции и комплектность. Не обещай 560 деталей по противоречивому списку.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Шаг
2,50 ммДля оригинальной серии XH и описанного Adafruit 4423; проверить чертёж конкретного изделия.
- Оригинальный контакт для сравнения
SXH-001T-P0.6: AWG 28–22; изоляция Ø 0,9–1,9 ммДанные JST относятся только к этому контакту; совместимые контакты набора требуют своего подтверждения.
- Распиновка
По схеме устройства и виду со стороны сочлененияЦвет кабеля и ключ корпуса не гарантируют полярность.
Сборка и проверка двухконтактного XH
text1. Выберите согласованные 2-контактные корпус и ответную часть для платы с шагом 2,50 мм. Сделайте рисунок вида со стороны соединения и подпишите цепи.
2. Подберите контакт и провод по паспорту. Снимите изоляцию на длину, указанную для выбранного контакта; не лудите жилу перед штатным обжимом.
3. Обожмите отдельно зону проводника и зону удержания изоляции подходящей матрицей. Вставьте контакт до фиксации, не деформируя контактную пружину.
4. Без питания проверьте удержание каждого провода, совпадение контактов и отсутствие межконтактного замыкания.
5. В первый раз подключите только малую проверочную нагрузку через источник с ограничением тока. Если нужна силовая нагрузка, сначала подтвердите номиналы именно набора и кабеля.
План проверки, а не отчёт об испытании. Пассивному компоненту прошивка и программные библиотеки не требуются.
