KF301 5.08 mm Screw Terminal
Разные изготовители; для 5,08-мм семейства изготовитель не установлен · KF301 / 5.08 / 2P, семейство из BOM Geehy BMP561 EVM; не KEFA KF301-5.0
Винтовая клемма для вывода проводов на печатную плату; точный шаг требует проверки.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает KF301 / 5.08 / 2P, семейство из BOM Geehy BMP561 EVM; не KEFA KF301-5.0
KF301 встречается как общее торговое обозначение небольших винтовых клемм. Наличие 5,08-мм варианта подтверждается первичной документацией производителя платы Geehy: в BOM BMP561 EVM указаны KF301/5.08/2P. Этот документ подтверждает использование компонента, но не раскрывает его изготовителя, допустимый ток или момент затяжки.
В каталоге изготовителя KEFA существует KF301-5.0 с шагом 5,00 мм. Его нельзя незаметно подставлять в карточку 5,08 мм или переносить с него электрические рейтинги. Цвет пластика, похожий винт и надпись KF301 не решают эту неоднозначность. Перед заказом платы необходим чертёж выбранного артикула или измерение реальной детали.

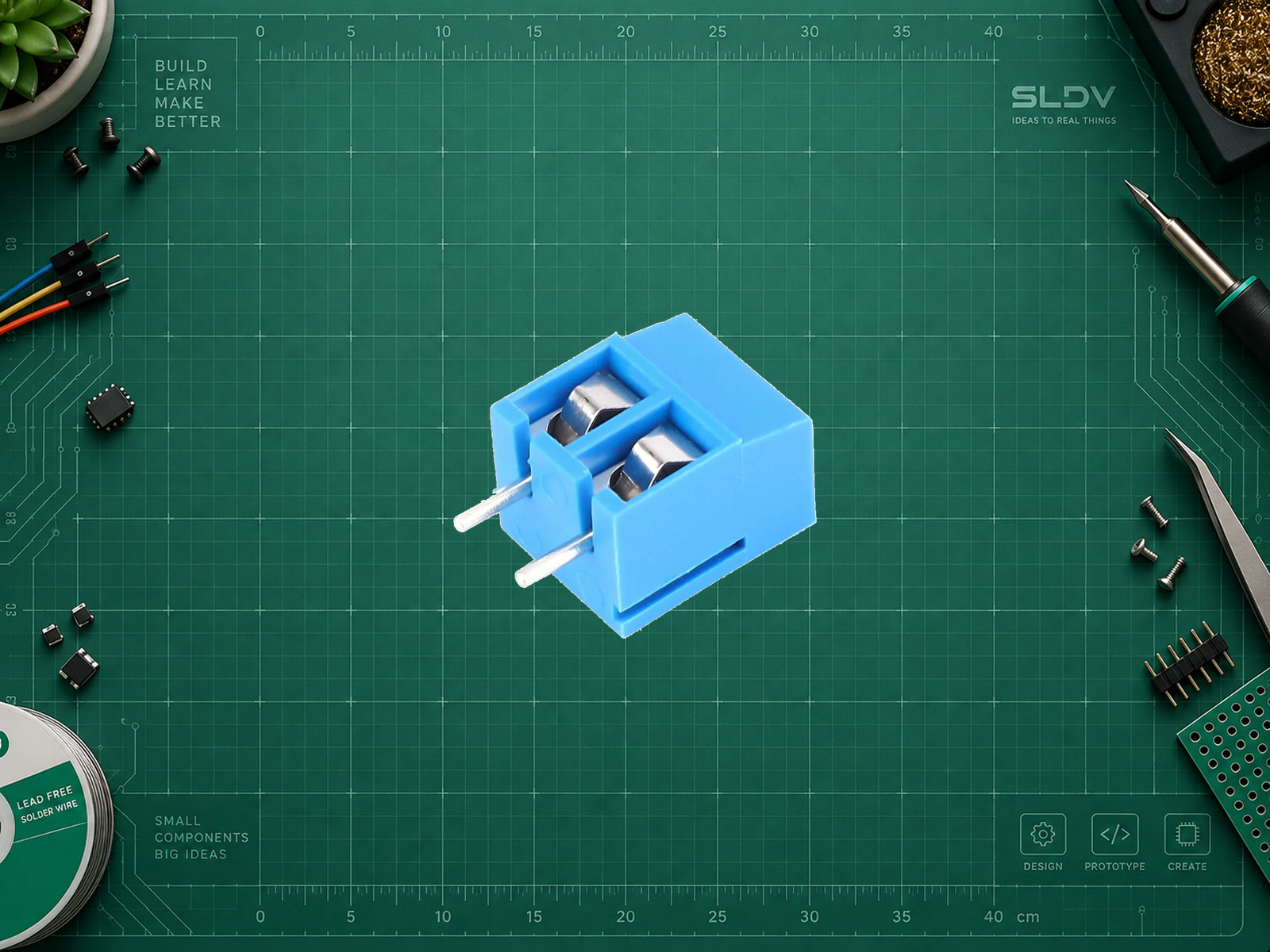

Клемма удобна для проводного входа или выхода низковольтного узла. Надёжность зависит от зажима, диаметра провода, качества пайки и механической разгрузки кабеля. Число ампер из случайного магазина не является номиналом дорожек платы. Съёмный двухчастный клеммник также не следует путать с обычной цельной клеммой под пайку. На фото — двухконтактная клемма из каталога Electrapac, где она заявлена как KF301-2P с шагом 5,08 мм. Изготовитель не установлен; фотография не идентифицирует компонент из BOM Geehy и не подтверждает электрические рейтинги. Фон заменён, реальные детали и пропорции сохранены. В иллюстрации выводы A/B обозначены условно для проверки двух независимых цепей; это не заводские номера и не универсальная полярность.
Фотография двухконтактной винтовой клеммы из каталога Electrapac, где вариант указан как KF301-2P с шагом 5,08 мм. Изготовитель не установлен; это иллюстрация семейства, а не идентификация компонента из BOM Geehy. Шаг перед изготовлением PCB и электрические рейтинги проверяют по паспорту выбранного изделия.
Характеристики
- Рассматриваемый вариант
- KF301/5.08/2P; обозначение в BOM Geehy BMP561 EVM
- Шаг обозначенного варианта
- 5.08 мм
- Контакты примера
- 2
- Монтаж
- Винтовой зажим проводника; пайка выводов в PCB
- Отдельное исполнение
- KEFA KF301-5.0 имеет шаг 5,00 мм; не считать идентичным
- Питание модуля
- Пассивная клемма; в примере только низковольтная цепь 3,3 В. Ток и напряжение KF301 без точного производителя и паспорта не назначены; сетевое подключение по этой карточке не допускается.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги применить KF301 5,08 мм. Сначала уточни точное исполнение и фото детали, задачу, напряжение, ток, длину проводов и условия эксплуатации. Если в проекте есть микроконтроллер, уточни его точную плату и среду. Не переноси рейтинги референса на безымянный аналог. Подготовь понятную схему соединений, порядок монтажа и проверку обрыва, короткого замыкания и переполюсовки. Самому пассивному компоненту не нужны драйвер, адрес шины или прошивка; код добавляй только для явно описанной активной части проекта. Сначала установи производителя и суффикс: KEFA KF301-5.0 с шагом 5,00 мм не равен нужному 5,08-мм варианту. Не придумывай номинал тока, момент затяжки, диапазон AWG или длину зачистки без паспорта.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Шаг целевого варианта
5,08 мм; подтвердить по чертежуМаркировка KF301 без суффикса недостаточна; отверстия PCB под 5,00 и 5,08 мм различаются.
- Параметры зажима
Только по паспорту конкретной клеммыНужны сечение проводника, подготовка конца, длина зачистки и момент затяжки.
Низковольтная проверка клеммы
text1. До изготовления PCB измерьте шаг между центрами выводов и сверьте диаметр отверстий с чертежом выбранного поставщика. Не изгибайте ножки для маскировки несоответствия.
2. Припаяйте клемму на отдельный обесточенный тестовый образец и подпишите обе цепи.
3. Подготовьте провод по паспорту зажима. Не зажимайте изоляцию вместо металла; не оставляйте снаружи свободные жилки. Не лудите многожильный конец под винт без прямого разрешения производителя.
4. Затяните по паспортному моменту, проверьте удержание и прозвоните связь зажима с соответствующей ножкой. Соседние цепи должны оставаться разделёнными.
5. Первое включение выполните с резистором 1 кОм при 3,3 В и ограничении 10 мА. Это проверка монтажа, не подтверждение силового рейтинга.
План проверки, а не отчёт об испытании. Пассивному компоненту прошивка и программные библиотеки не требуются.
Проекты с этим компонентом
Все проектыСвязанные проекты пока не опубликованы.
