KY-005 · ИК-светодиодный передатчик

Joy-IT · KY-005

Передача модулированных инфракрасных команд.

Автор: SLDV LAB

Опубликовано 8 октября 2026 г. · Обновлено 8 октября 2026 г.

СложностьЛегко

Joy-IT · KY-005 Arduino UNO R3 Arduino AVR Boards 1.8.6 Arduino-IRremote · выпуск 4.4.1

Проекты с компонентом

О МОДУЛЕ

Что делает KY-005

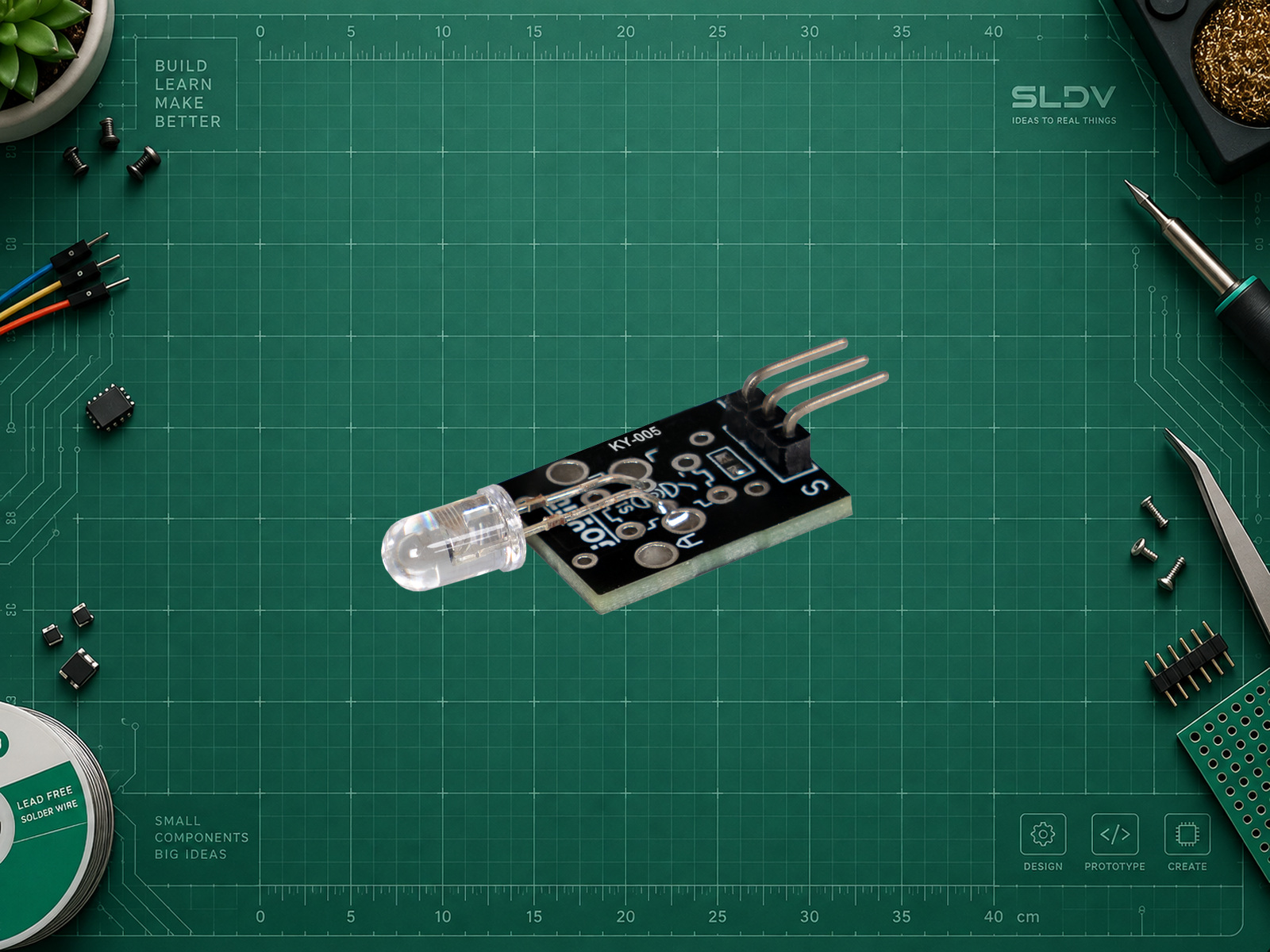

Joy-IT KY-005 содержит инфракрасный LED для отправки команд. Сам модуль не хранит коды пульта и не реализует протокол: несущую и последовательность импульсов формирует контроллер. Видимый свет от него ожидать не нужно.

В документации Joy-IT есть два способа установки ограничивающего резистора. Здесь используется внешний резистор в цепи S, средний контакт остаётся свободным. Нельзя соединять все три контакта как обычный VCC/GND/Signal без проверки схемы.

Пример передаёт учебный пакет NEC. Адрес и команда не являются универсальным кодом включения телевизора или кондиционера. Рабочий код конкретного устройства получают из его протокола либо считывают совместимым приёмником.

Характеристики

Длина волны: 940 нм
Прямое напряжение LED по Joy-IT: 1.1 В
Управление: Модулированные импульсы GPIO
Несущая примера NEC: 38 кГц
Питание модуля: Пример UNO R3: D3 через 330 Ом к S, − к GND; прямое напряжение LED около 1,1 В по Joy-IT, это не питание платы. Ограничение 330 Ом даёт расчётный ток около 12 мА при 5 В до учёта падения GPIO. Для ESP32 пересчитайте ток под 3,3 В; отдельного входа 5-В логики здесь нет.

ПРАКТИКА

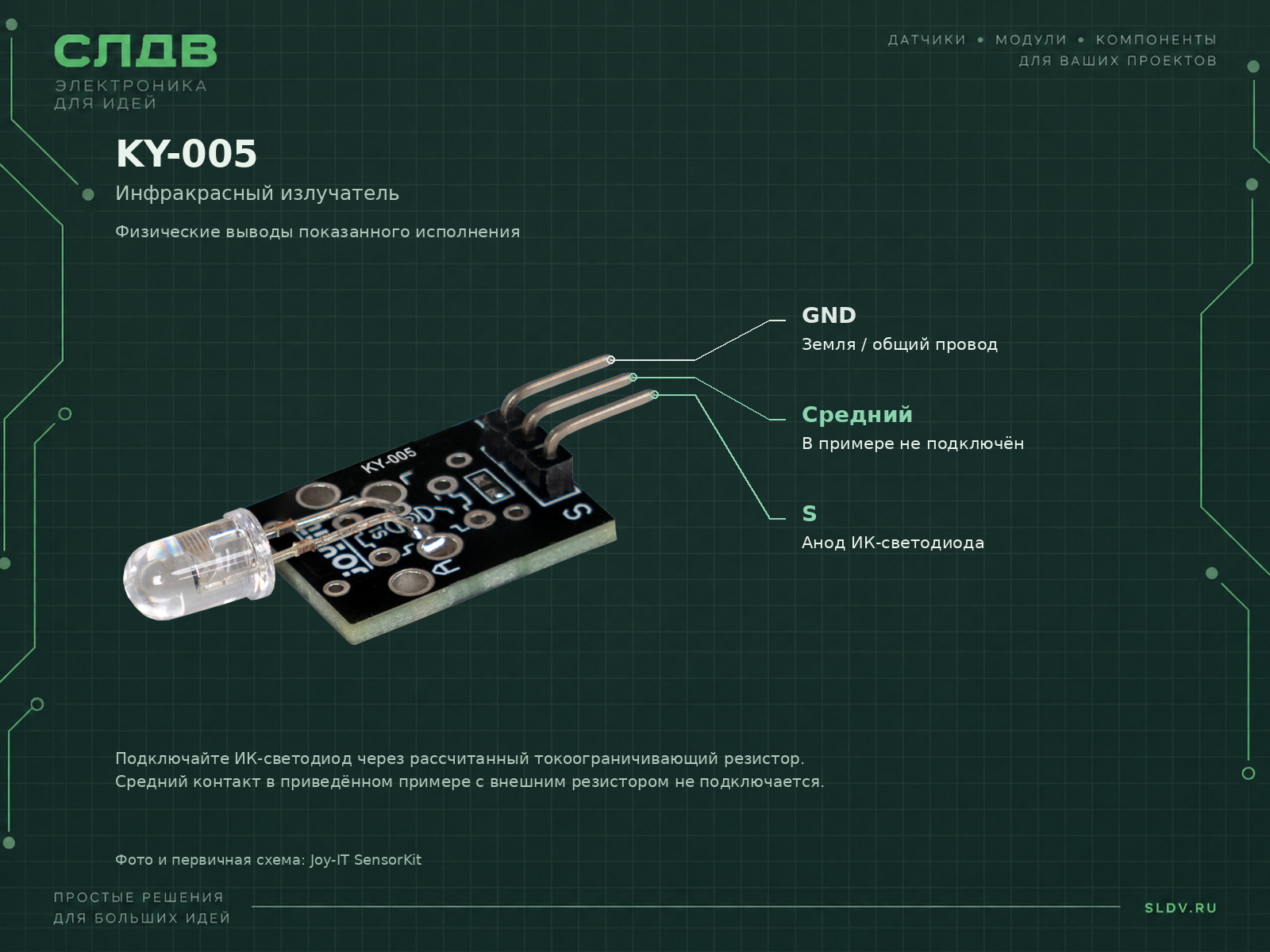

Подключение

Контакт модуля	Контакт платы	Назначение
S	D3 через 330 Ом	UNO R3; последовательное ограничение тока IR LED.
−	GND	Катод LED для варианта с внешним резистором.
Средний контакт	Не подключать	Вариант с резистором, допаянным на плату, имеет другую схему; здесь не используется.

Подходит для Arduino. Выберите контакты по документации своей платы.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги подключить KY-005 · ИК-светодиодный передатчик к моему проекту. Сначала уточни точную плату, её напряжение логики, среду разработки, задачу и исполнение модуля по фотографии. Базовый пример карточки рассчитан на Arduino UNO R3 с Arduino AVR Boards 1.8.6. Не переноси номера D на ESP32. Подготовь подключение, зависимости, минимальный пример, обработку входных состояний или безопасное выключение выхода и шаги проверки. Сверь каждый контакт по маркировке конкретной платы. Проверяйте приём отдельным совместимым 38-кГц приёмником. Сигнал камеры телефона не гарантирован из-за ИК-фильтра. Если не принимается, проверьте полярность LED, резистор, расстояние, прямую видимость и протокол. Вызов sendNEC занимает время кадра; интервал между кадрами организован без delay.

Библиотеки

ArduinoArduino-IRremote 4.4.1

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Плата и ядро: Arduino UNO R3; Arduino AVR Boards 1.8.6
Выберите Arduino Uno в Arduino IDE. В .ino стандартный Arduino.h подключается автоматически.
Библиотека: IRremote 4.4.1
Установите IRremote; пример привязан к API версии 4.4.1, не к устаревшим IRsend/IRrecv примерам 2.x.
Заголовок: #include <IRremote.hpp>
Макрос IR_SEND_PIN = 3 расположен перед include.
Учебный пакет: NEC: address 0x00; command 0x34; repeats 0
Замените адрес/команду только после определения протокола своего устройства.
Serial Monitor: 115200
Сообщение подтверждает вызов передачи, но не получение удалённым устройством.

Arduino UNO R3 · полный скетч

cpp

#define IR_SEND_PIN 3
#define DISABLE_CODE_FOR_RECEIVER
#include <IRremote.hpp>
unsigned long lastSend = 0;
void setup() {
  Serial.begin(115200);
  IrSender.begin();
  disableLEDFeedbackForSend();
}
void loop() {
  const unsigned long now = millis();
  if (now - lastSend >= 2000) {
    lastSend = now;
    IrSender.sendNEC(0x00, 0x34, 0);
    Serial.println("Sent NEC address 0x00, command 0x34");
  }
}

Полный пример для Arduino UNO R3 и API Arduino AVR Boards 1.8.6. Аппаратно не испытан. Проверяйте приём отдельным совместимым 38-кГц приёмником. Сигнал камеры телефона не гарантирован из-за ИК-фильтра. Если не принимается, проверьте полярность LED, резистор, расстояние, прямую видимость и протокол. Вызов sendNEC занимает время кадра; интервал между кадрами организован без delay.
