KY-019 · одноканальный модуль реле 5 В
Joy-IT · KY-019
Коммутация отдельной низковольтной цепи переключающим контактом.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает KY-019

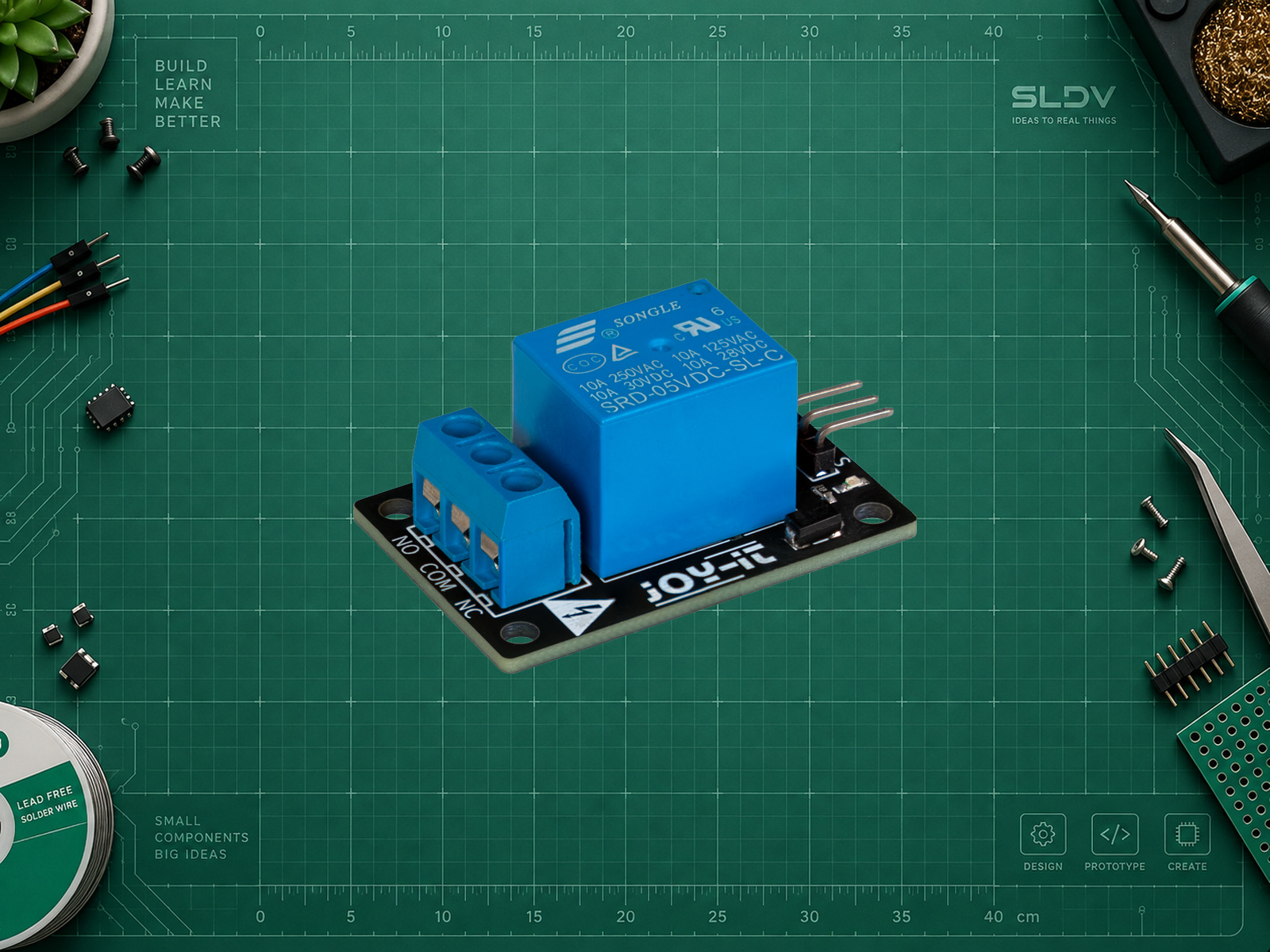

Joy-IT KY-019 использует электромеханическое реле с переключающим контактом COM/NO/NC. На плате установлен транзисторный входной каскад; показанное исполнение не имеет оптопары и требует общей земли с контроллером. При отсутствии управления COM соединён с NC, при срабатывании — с NO.
Карточка относится к показанной плате Joy-IT с реле Songle SRD-05VDC-SL-C и активным высоким входом S. Наименование KY-019 само по себе не гарантирует полярность других ревизий.
Маркировка тока на корпусе реле не подтверждает допустимый ток всей платы, клемм и проводки. Учебный пример выполняйте без нагрузки или только с безопасной низковольтной цепью. Не подключайте сетевое напряжение к открытой макетной сборке.
Характеристики
- Номинальное напряжение катушки
- 5 В
- Каналы
- 1
- Контакты
- COM, NO, NC
- Активный уровень примера
- HIGH
- Оптопара на показанной плате
- Нет
- Питание модуля
- Модулю нужно 5 В питания на +; катушка не питается от GPIO. S в примере управляется 5-В уровнем UNO R3. Совместимость управления от 3,3 В для конкретного экземпляра не гарантируется: ESP32 нужен подходящий интерфейсный каскад. Земли контроллера и модуля общие.
ПРАКТИКА

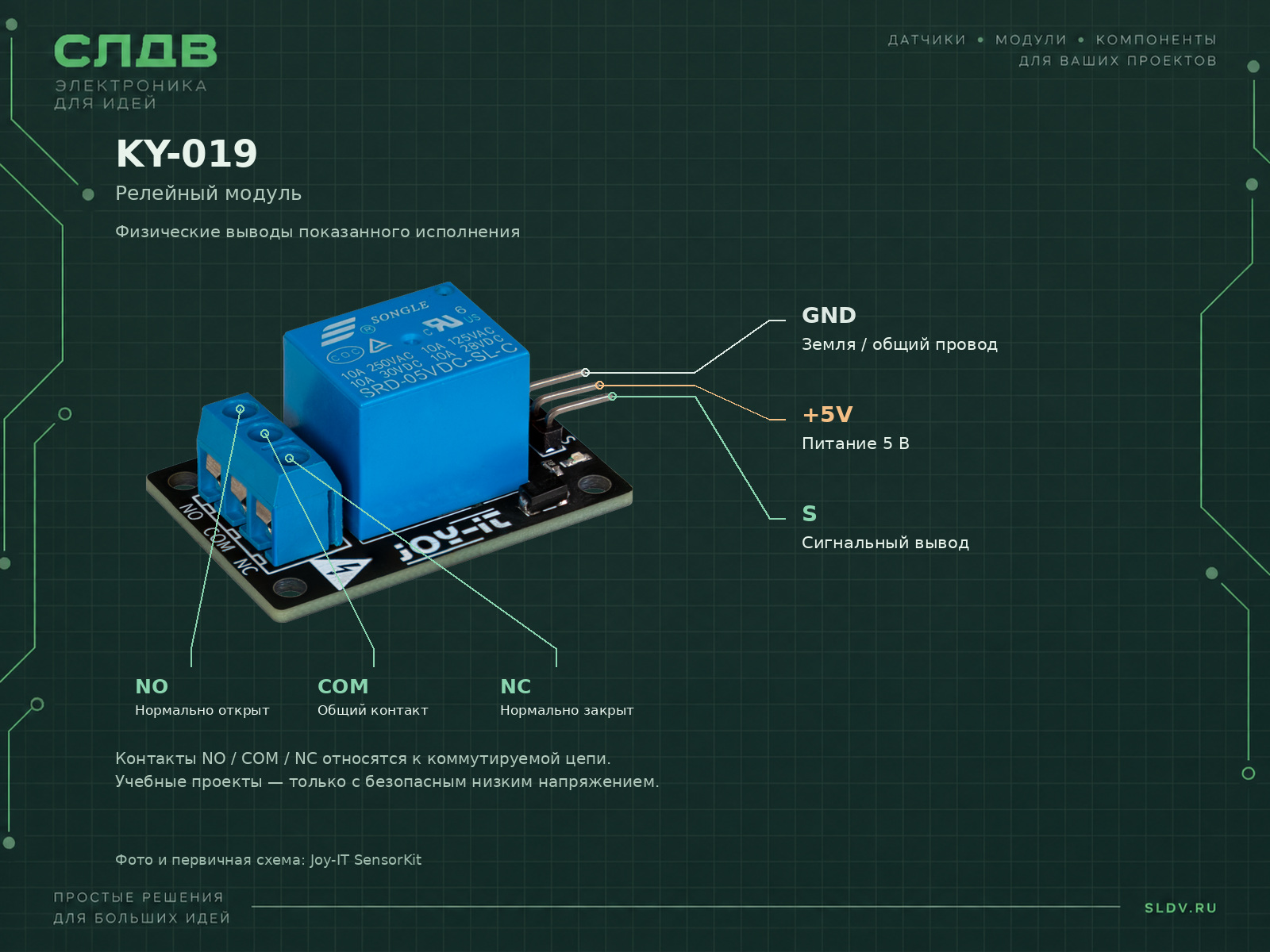

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| S | D8 | Вход активен HIGH; добавьте 10 кОм между S и GND для выключенного состояния при загрузке. |
| + | 5V | Стабильное питание катушки; не GPIO. Учитывайте ток всей сборки. |
| − | GND | Общая земля UNO R3 и модуля. |
| COM / NO / NC | Не подключать к Arduino | На первом тесте оставьте клеммы без нагрузки; проверяйте только переключение. |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги подключить KY-019 · одноканальный модуль реле 5 В к моему проекту. Сначала уточни точную плату, её напряжение логики, среду разработки, задачу и исполнение модуля по фотографии. Базовый пример карточки рассчитан на Arduino UNO R3 с Arduino AVR Boards 1.8.6. Не переноси номера D на ESP32. Подготовь подключение, зависимости, минимальный пример, обработку входных состояний или безопасное выключение выхода и шаги проверки. Сверь каждый контакт по маркировке конкретной платы. Перед запуском уберите нагрузку с COM/NO/NC. Проверка: реле переключается раз в две секунды; на обесточенной цепи нагрузки прозвоните COM–NC и COM–NO. Для реального устройства отдельно проверьте пусковой ток нагрузки, защиту, питание и безопасное состояние при перезагрузке.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Плата и ядро
Arduino UNO R3; Arduino AVR Boards 1.8.6Выберите Arduino Uno в Arduino IDE. В .ino стандартный Arduino.h подключается автоматически.
- Выход
RELAY = 8; активный HIGHЭтот уровень проверяется для описанного варианта Joy-IT, не для любого релейного модуля.
- Период
2 сУчебное переключение без подключённой нагрузки.
- Зависимости
Не требуютсяФункции ядра Arduino.
Arduino UNO R3 · полный скетч
cppconst byte RELAY = 8;
unsigned long changedAt = 0;
bool enabled = false;
void setup() {
digitalWrite(RELAY, LOW);
pinMode(RELAY, OUTPUT);
}
void loop() {
const unsigned long now = millis();
if (now - changedAt >= 2000) {
changedAt = now;
enabled = !enabled;
digitalWrite(RELAY, enabled ? HIGH : LOW);
}
}
Полный пример для Arduino UNO R3 и API Arduino AVR Boards 1.8.6. Аппаратно не испытан. Перед запуском уберите нагрузку с COM/NO/NC. Проверка: реле переключается раз в две секунды; на обесточенной цепи нагрузки прозвоните COM–NC и COM–NO. Для реального устройства отдельно проверьте пусковой ток нагрузки, защиту, питание и безопасное состояние при перезагрузке.
