DFRobot Gravity DFR0457 MOSFET Power Controller V1.0

MOSFET Trigger Switch Module

DFRobot — документированное исполнение · Gravity DFR0457, схема V1.0

Электронный ключ постоянного тока; конкретный пример для DFRobot DFR0457 с управлением HIGH.

Автор: SLDV LAB

Опубликовано 7 октября 2026 г. · Обновлено 7 октября 2026 г.

СложностьСредне

DFRobot DFR0457: конкретный модуль DFRobot DFR0457: схема V1.0 DFRobot: полярность управления в примере Arduino AVR Boards 1.8.6: GPIO API Arduino AVR Boards 1.8.6: Serial API

Проекты с компонентом

О МОДУЛЕ

Что делает Gravity DFR0457, схема V1.0

Общее название MOSFET Trigger Switch Module не задаёт схему или характеристики. Здесь описан DFRobot Gravity DFR0457 V1.0 с оптопарой во входной цепи и MOSFET-ключом. Для безымянных плат на IRF520 и других транзисторах эти параметры не действуют: их сопротивление при 3,3 В на затворе может оказаться неприемлемым.

У ключа нет механических контактов; он подходит только для постоянного тока в заданной полярности и не заменяет двунаправленный H-мост. Схема V1.0 различает землю управления и силовую землю; в учебном стенде их не соединяют. Это не заявление о сертифицированной электрической изоляции.

Заявление производителя о токе до 20 А не является гарантией длительной работы любой сборки: уже выше 10 А он рекомендует внешний теплоотвод. Здесь такой режим не предлагается. Ограничение определяют охлаждение, проводка, клеммы и нагрузка. Для катушки или двигателя требуется отдельный правильно рассчитанный обратный диод; встроенный стабилитрон цепи затвора его не заменяет.

Безопасная проверка использует отдельный изолированный источник 5 В и светодиод с резистором 1 кОм. HIGH включает, LOW выключает; команда не сообщает фактический ток. При неожиданном нагреве, просадке питания или отсутствии выключения отключите силовой источник. Максимальная частота из документа — 1 кГц; этот пример использует только ON/OFF.

Источник изображения: www.dfrobot.com, исходный файл. Условия повторного использования не установлены; открытая лицензия не заявляется. Фон отделён, выполнено равномерное масштабирование; реальные детали платы не перерисованы.

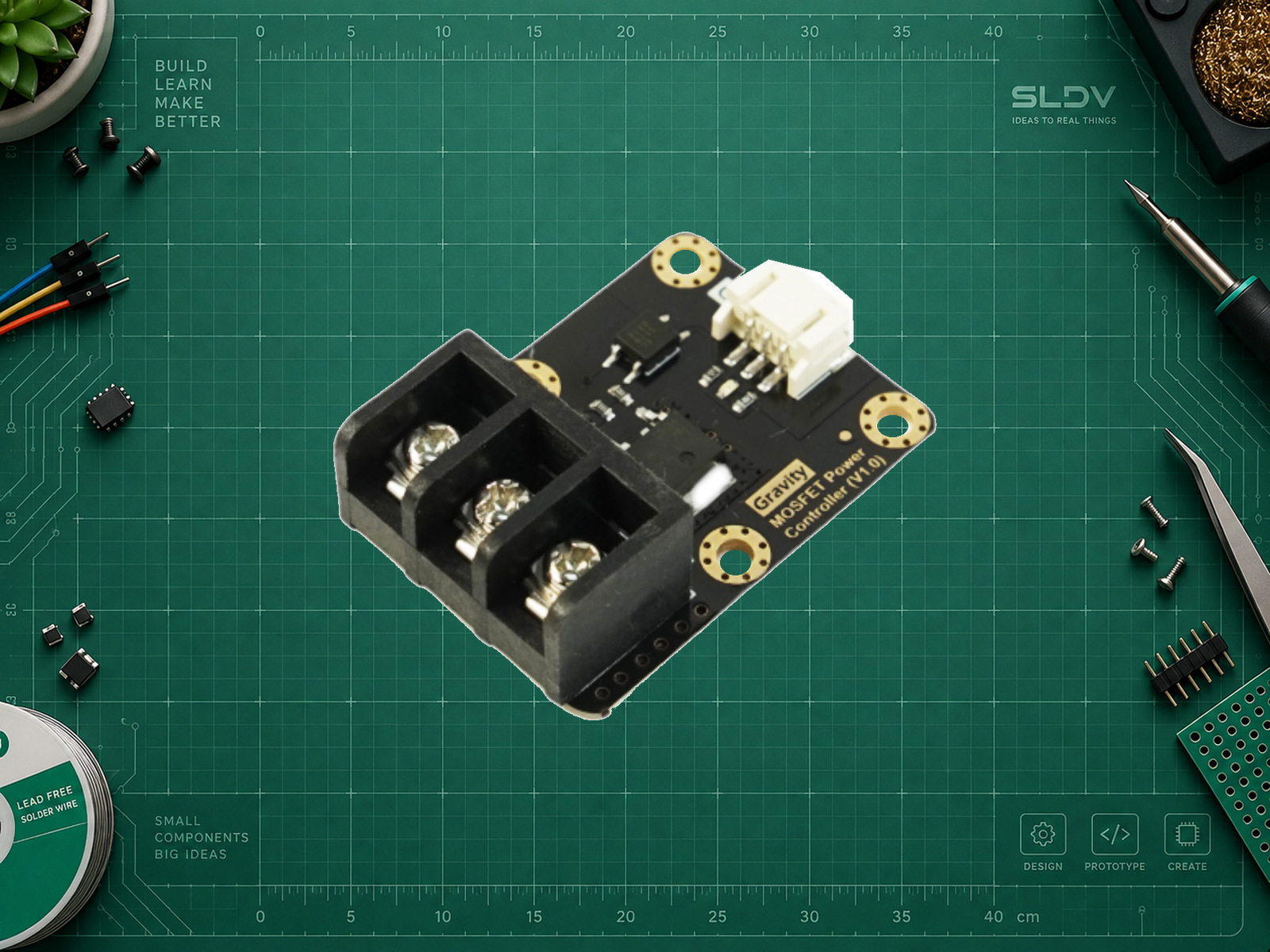

DFR0457 V1.0: вход Gravity и силовые клеммы маломощного DC-стенда. VCC разъёма Gravity не подключён по схеме V1.0; управляющая и силовая земли показаны отдельно. Авторская схема SLDV LAB.

Характеристики

Силовые каналы: 1
Тип нагрузки: Постоянный ток, соблюдение полярности
Верхняя частота по документации DFR0457: 1 кГц
Питание модуля: DFR0457: VIN 5–36 В DC; управляющая сторона 3,3–10 В; пример использует нагрузку 5 В и логику 5 В Uno R3.

ПРАКТИКА

Подключение

Контакт модуля	Контакт платы	Назначение
Gravity: Signal / S	D3 Uno R3	HIGH = ON; аппаратный LOW при reset, например согласованная со схемой подтяжка 10 кОм к земле управления.
Gravity: VCC / +	Не подключать в примере схемы V1.0	На опубликованной схеме V1.0 контакт VCC разъёма P1 не соединён с цепью; при другой ревизии сверить схему. Не путать с силовым VIN.
Gravity: GND / −	GND Uno R3	Земля управления; у схемы V1.0 отделена от силового GND1.
VIN	Плюс отдельного изолированного источника 5 В	Не от GPIO; низкое ограничение тока для первого теста.
Силовой GND	Минус отдельного источника 5 В	Возврат тока нагрузки. Не объединять земли только по сходству названий.
VOUT	Резистор 1 кОм и светодиод последовательно к силовому GND	Соблюдать полярность LED; это маломощный тест.

Подходит для Arduino. Выберите контакты по документации своей платы.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги интегрировать MOSFET Trigger Switch Module. Сначала уточни точное исполнение модуля, модель контроллера, среду разработки, питание и нагрузку. Не переноси распиновку и допустимый ток другой платы. Подготовь подключение, зависимости, полный минимальный пример с безопасным выключенным состоянием, обработку доступных сигналов неисправности и шаги проверки. Входы управления сами по себе не подтверждают состояние нагрузки. Все практические опыты ограничь маломощной нагрузкой с безопасным изолированным низковольтным питанием; не давай схему подключения к электросети. Проверенные значения относятся к DFRobot DFR0457 V1.0. Уточни верхний или нижний ключ, входную оптопару и все земли, выбери защиту индуктивной нагрузки и проверь тепловой режим. Не переноси эти параметры на IRF520.

Библиотеки

Ссылки на библиотеки для этой модели ещё не добавлены.

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Плата и ядро: Arduino Uno R3 / Arduino AVR Boards 1.8.6
Дополнительная библиотека не нужна.
Сигнал: D3; LOW = OFF; HIGH = ON
Для другого MOSFET-модуля сначала установить его схему и уровни.
Serial Monitor: 9600 бод; 1 = включить; 0 = выключить
Выберите режим без окончания строки; иной символ приводит к OFF.

Uno R3: маломощный DC-стенд

cpp

#include <Arduino.h>
const uint8_t SWITCH_PIN = 3;
void setup() {
  digitalWrite(SWITCH_PIN, LOW);
  pinMode(SWITCH_PIN, OUTPUT);
  Serial.begin(9600);
}
void loop() {
  if (Serial.available() > 0) {
    const char command = (char)Serial.read();
    digitalWrite(SWITCH_PIN, command == '1' ? HIGH : LOW);
  }
}

Полный скетч для Arduino Uno R3 (ATmega328P), пакет Arduino AVR Boards 1.8.6. API сверены с исходниками этой версии; компиляция и проверка на оборудовании не выполнялись. Перед запуском отключите нагрузку и проверьте аппаратное удержание входа в состоянии OFF при reset и загрузке.
