SSR DC-AC Module
SunFounder — выбранное исполнение платы · ST0102, 5V 1 Channel Solid State Relay; маркировку SSR сверить
Твердотельный модуль с DC-управлением и AC-выходом; учебный пример проверяет только сторону управления.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает ST0102, 5V 1 Channel Solid State Relay; маркировку SSR сверить
DC-AC означает вход управления постоянного тока и выход для нагрузки переменного тока. Эта карточка использует SunFounder ST0102: модуль 5 В, один канал, включение низким уровнем CH1. У внешне похожих SSR встречаются другие входные схемы и активные уровни; сначала проверьте маркировку.
Триаковый AC-выход не заменяет DC-ключ: на постоянном токе он может не выключиться после снятия команды. В выключенном состоянии возможен ток утечки, поэтому OFF не равен безопасному физическому разрыву. SSR также может отказать в замкнутом состоянии; светодиод на входе не подтверждает отключение нагрузки.
Если на установленном компоненте указано G3MB-202P, его документ Omron задаёт zero-cross: включение около перехода AC-напряжения через ноль. Это не фазовый диммер и не обычный PWM-ключ. Для G3MB-202P диапазон нагрузки начинается с 75 В AC, поэтому опыт с 5–24 В или прозвонкой мультиметра не подтверждает исправность силового выхода. Проверенные параметры компонента нельзя переносить на всю плату или на иной суффикс SSR.
Нагрев и допустимый ток зависят от нагрузки, пускового тока, окружающей температуры и монтажа. Для моделей с внешним радиатором нужен расчёт радиатора по документации; произвольное добавление радиатора к маленькому PCB-реле не повышает его паспортный ток. Наличие надписей, предохранителя или оптической связи не удостоверяет безопасность зазоров и изоляции готовой сборки.
Практический пример ниже ограничен низковольтной управляющей стороной, силовые клеммы остаются пустыми. Схема подключения электросети не приводится. Для настоящей силовой установки требуются специалист, подходящий корпус, защита и независимое отключение.

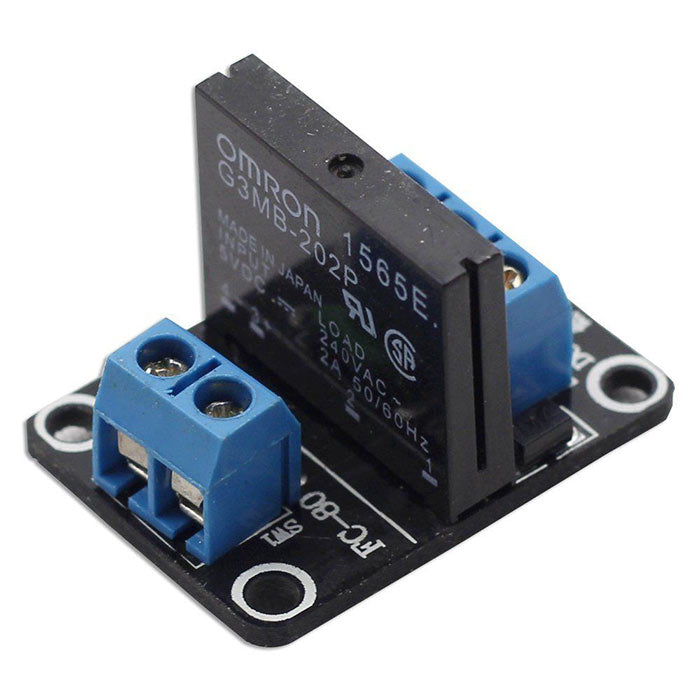

SunFounder ST0102: плата твердотельного AC-реле с управлением 5 В. Фото SunFounder; исходный фон удалён, пропорции и детали сохранены. Статус лицензии изображения не подтверждён.
Источник изображения: www.sunfounder.com, исходный файл. Условия повторного использования не установлены; открытая лицензия не заявляется. Фон отделён, выполнено равномерное масштабирование; реальные детали платы не перерисованы.
ST0102: только безопасный учебный стенд DC-управления. Обе AC-клеммы остаются неподключёнными. Авторская схема SLDV LAB по документации SunFounder.
Характеристики
- Каналы
- 1
- Управление выбранного модуля
- 5 В DC, CH1 активный LOW
- Выход
- AC, не для DC-нагрузки
- Zero-cross
- Проверяется по полной маркировке; G3MB-202P — с zero-cross
- Учебный тест
- Только низковольтное управление, без нагрузки на выходе
- Питание модуля
- SunFounder ST0102: питание управления 5 В DC; CH1 0–2,5 В = ON, 3–5 В = OFF. Выход предназначен для AC; в учебном примере он не подключён.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| DC+ | Внешний стабилизированный изолированный источник +5 В | Питание модуля, не от GPIO; источник с ограничением тока. |
| DC− | Минус источника 5 В и GND Uno R3 | Общая земля управляющей стороны. |
| CH1 | D8 Uno R3 | HIGH = OFF; активный LOW. Удержание OFF при reset проверяется на управляющем стенде. |
| Две силовые AC-клеммы | Не подключать в учебном примере | Не подключать к DC, USB, GPIO или бытовой электросети в рамках этого опыта. |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать SSR DC-AC Module. Сначала уточни точное исполнение модуля, модель контроллера, среду разработки, питание и нагрузку. Не переноси распиновку и допустимый ток другой платы. Подготовь подключение, зависимости, полный минимальный пример с безопасным выключенным состоянием, обработку доступных сигналов неисправности и шаги проверки. Входы управления сами по себе не подтверждают состояние нагрузки. Все практические опыты ограничь маломощной нагрузкой с безопасным изолированным низковольтным питанием; не давай схему подключения к электросети. Пример относится к SunFounder ST0102, но точную маркировку встроенного SSR надо установить. Проверь тип выхода AC/DC, zero-cross, минимальное напряжение и ток нагрузки, ток утечки, пусковой ток и требования теплоотвода. Учебную проверку ограничь низковольтным входом с отключёнными силовыми клеммами. Не обещай полного разрыва в OFF и не предлагай PWM как для DC-MOSFET.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Плата и ядро
Arduino Uno R3 / Arduino AVR Boards 1.8.6Управляется только вход ST0102; сторонняя библиотека не нужна.
- Состояние на старте
CH1=D8; HIGH = OFFДо запуска убедиться, что обе силовые клеммы полностью свободны.
- Serial Monitor
9600 бод; 1 = активировать вход; 0 = выключить входБез окончания строки; любой другой символ также переводит вход в OFF.
Uno R3: проверка входа SSR без силовой нагрузки
cpp#include <Arduino.h>
const uint8_t SSR_CONTROL = 8;
void setup() {
digitalWrite(SSR_CONTROL, HIGH);
pinMode(SSR_CONTROL, OUTPUT);
Serial.begin(9600);
}
void loop() {
if (Serial.available() > 0) {
const char command = (char)Serial.read();
digitalWrite(SSR_CONTROL, command == '1' ? LOW : HIGH);
}
}
Полный скетч для Arduino Uno R3 (ATmega328P), пакет Arduino AVR Boards 1.8.6. API сверены с исходниками этой версии; компиляция и проверка на оборудовании не выполнялись. Перед запуском отключите нагрузку и проверьте аппаратное удержание входа в состоянии OFF при reset и загрузке. Силовые клеммы должны оставаться неподключёнными. Проверяйте только изменение управляющего уровня и индикатора; это не испытание выхода, изоляции или допустимого тока.
Порядок безопасной проверки управляющей стороны
text1. Отключите все источники. Убедитесь, что на силовых клеммах ничего не подключено.
2. Сверьте маркировку ST0102, напряжение питания и LOW=ON по документации; для другой платы остановитесь и уточните схему.
3. Загрузите скетч в Uno R3 до подключения входа модуля. Проверьте HIGH на D8 относительно GND.
4. Соберите только низковольтные соединения из раздела pins. Обеспечьте аппаратный OFF при сбросе и проверьте его до любой силовой интеграции.
5. Подайте 5 В на управляющую сторону. Отправьте 1, затем 0; наблюдайте лишь входной индикатор и уровень CH1.
6. При несоответствии уровня, нагреве или просадке выключите питание. Не проверяйте AC-выход батарейкой и не считайте светодиод доказательством работы силового ключа.
7. На этом учебный опыт окончен. Для выходного теста необходима отдельная безопасная методика, соответствующая минимальному AC-напряжению конкретного SSR, а не подключение к сети на макетном столе.
Текстовая процедура, не инструкция монтажа силовой AC-цепи.
