KY-029 · двухцветный светодиод 3 мм
Joy-IT · KY-029
Двухцветная индикация состояния и знакомство с ШИМ.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает KY-029

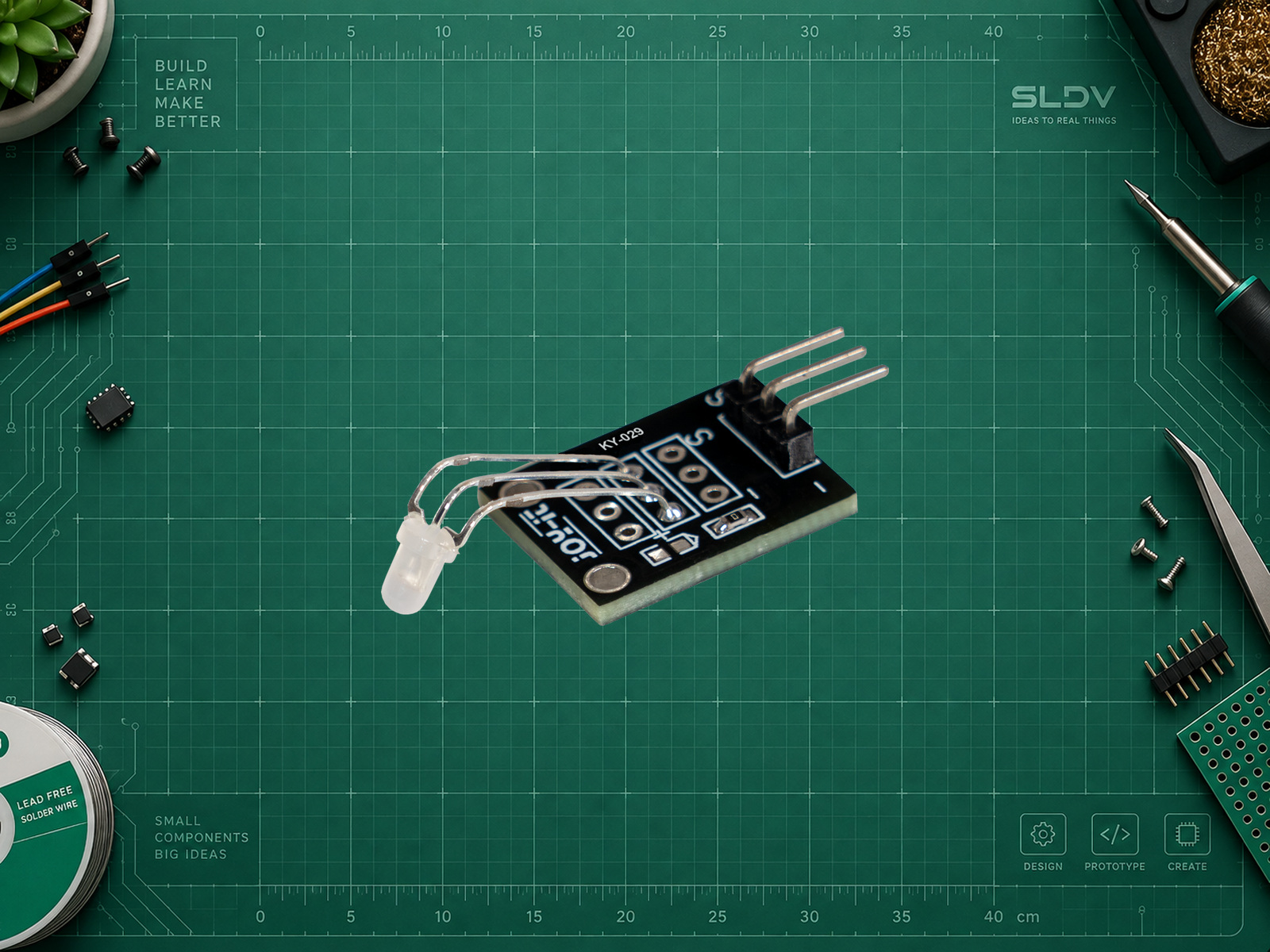

Плата Joy-IT KY-029 содержит красный и зелёный кристаллы в одном 3-мм корпусе с общим катодом. Раздельное включение и ШИМ позволяют использовать её как индикатор состояния. Это не адресный светодиод.

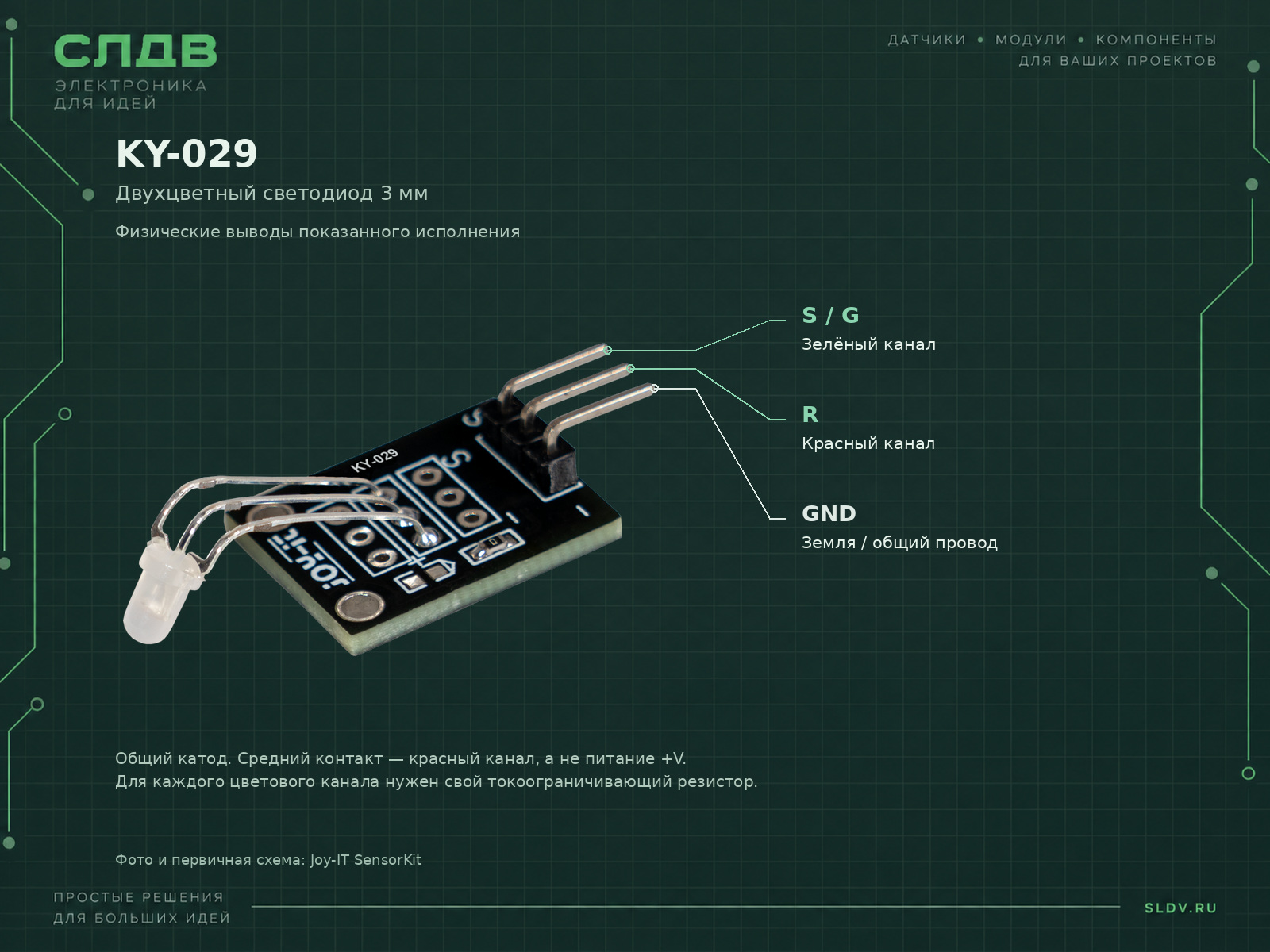

Карточка относится к исполнению из документации Joy-IT: вывод S управляет зелёным каналом, средний вывод — красным. Надпись +V в универсальном рисунке не означает, что средний контакт нужно постоянно соединять с питанием. На похожих платах порядок цветов может отличаться.
Внешний резистор нужен отдельно каждому каналу. Для первого запуска в примере выбран запас по току; яркость может быть ниже максимальной. Если цвета перепутаны, сначала проверьте исполнение платы при отключённом питании.
Характеристики
- Диаметр LED
- 3 мм
- Общий электрод
- Катод
- Прямое напряжение кристалла
- 2–2.5 В
- Управление
- Два независимых выхода GPIO / ШИМ
- Питание модуля
- В примере управляющие выходы UNO R3 имеют уровень 5 В; каждый цвет подключён через отдельный резистор 330 Ом. Прямое напряжение LED 2,0–2,5 В не является допустимым напряжением питания без резистора. Для ESP32 нужен пересчёт сопротивления под 3,3 В и допустимый ток GPIO.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| − / общий катод | GND | Общая земля Arduino UNO R3. |
| Средний / красный | D9 через 330 Ом | Отдельный последовательный резистор; это не общий VCC. |
| S / зелёный | D10 через 330 Ом | Отдельный последовательный резистор. |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги подключить KY-029 · двухцветный светодиод 3 мм к моему проекту. Сначала уточни точную плату, её напряжение логики, среду разработки, задачу и исполнение модуля по фотографии. Базовый пример карточки рассчитан на Arduino UNO R3 с Arduino AVR Boards 1.8.6. Не переноси номера D на ESP32. Подготовь подключение, зависимости, минимальный пример, обработку входных состояний или безопасное выключение выхода и шаги проверки. Сверь каждый контакт по маркировке конкретной платы. Проверка: после паузы загораются красный, зелёный и оба канала; затем оба выключаются. Обесточьте схему перед перестановкой проводов. Установите по 330 Ом последовательно каждому цвету. Не подключайте LED напрямую к GPIO без ограничения тока.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Плата и ядро
Arduino UNO R3; Arduino AVR Boards 1.8.6Выберите Arduino Uno в Arduino IDE. В .ino стандартный Arduino.h подключается автоматически.
- Выходы
RED = 9; GREEN = 10D9 и D10 поддерживают ШИМ на UNO R3.
- Зависимости
Не требуютсяИспользуются pinMode, analogWrite и millis из ядра Arduino.
Arduino UNO R3 · полный скетч
cppconst byte RED = 9;
const byte GREEN = 10;
unsigned long lastStep = 0;
byte phase = 0;
void setup() {
pinMode(RED, OUTPUT);
pinMode(GREEN, OUTPUT);
analogWrite(RED, 0);
analogWrite(GREEN, 0);
}
void loop() {
const unsigned long now = millis();
if (now - lastStep >= 1000) {
lastStep = now;
phase = (phase + 1) % 4;
analogWrite(RED, (phase == 1 || phase == 3) ? 128 : 0);
analogWrite(GREEN, (phase == 2 || phase == 3) ? 128 : 0);
}
}
Полный пример для Arduino UNO R3 и API Arduino AVR Boards 1.8.6. Аппаратно не испытан. Проверка: после паузы загораются красный, зелёный и оба канала; затем оба выключаются. Обесточьте схему перед перестановкой проводов. Установите по 330 Ом последовательно каждому цвету. Не подключайте LED напрямую к GPIO без ограничения тока.
