M2 / M3 Brass Standoffs
Harwin — референсы семейства · R20-1000402 (M2 F–F) и R30-3000802 (M3 M–F)
Фиксация печатной платы на заданной высоте над основанием.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает R20-1000402 (M2 F–F) и R30-3000802 (M3 M–F)
Латунные стойки отделяют плату от корпуса и обеспечивают доступ к её обратной стороне. Здесь приведены два документированных изделия Harwin, а не вымышленный единый комплект. M2 и M3 относятся к резьбе, а F–F и M–F указывают соответственно две внутренние резьбы либо внутреннюю и наружную.
Высота корпуса стойки и длина выступающей резьбы — разные размеры. У мужской части важны также толщина прикрепляемой панели и место для гайки. Слишком длинный винт в женской части может упереться или выйти с другой стороны. Размеры стойки одного артикула нельзя переносить на все наборы M2/M3.

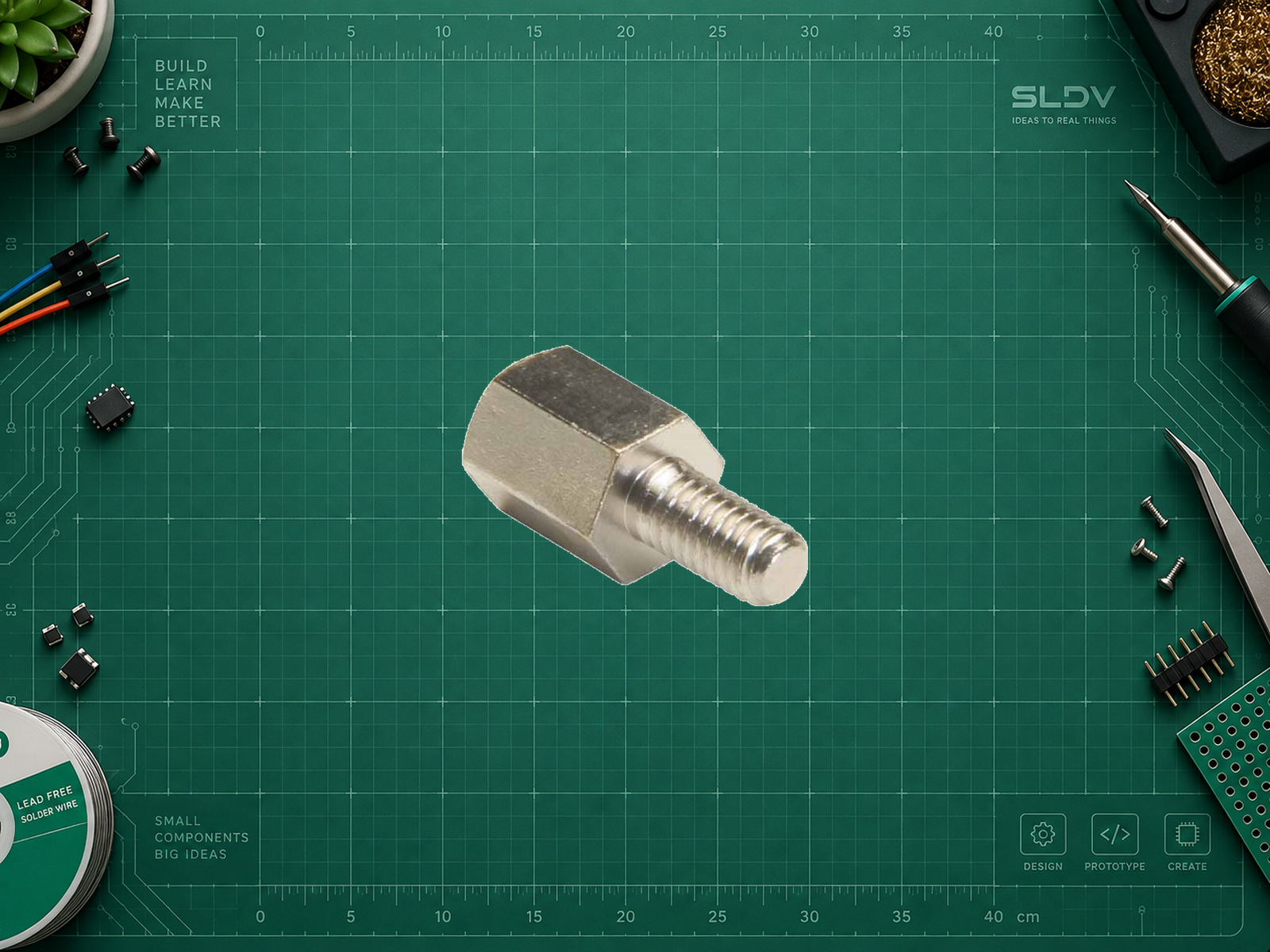

Металл не изолирует плату. Особенно внимательно проверяйте дорожки, пайку и компоненты около монтажных отверстий; при необходимости используйте предусмотренные проектом изоляционные детали. Все опоры должны соответствовать геометрии платы, чтобы затяжка не изгибала текстолит. На фото — никелированная латунная стойка M–F из карточки Harwin R30-3000802. Производитель предупреждает, что изображение может представлять серию; точные размеры выбирают по артикулу. Стойка M2 F–F на фото не показана. Источник фотографии: Harwin. Фон заменён, реальные детали и пропорции сохранены.
Латунная стойка M–F с никелированным покрытием: иллюстрация Harwin к референсу R30-3000802. Производитель допускает представительское изображение серии; точные размеры выбираются по артикулу. На фото не показана стойка M2 F–F. Фото Harwin; фон заменён, пропорции сохранены.
Характеристики
- Материал
- Латунь с никелевым покрытием
- Референс M2
- R20-1000402: F–F, корпус 4 мм, шестигранник 5 мм
- Референс M3
- R30-3000802: M–F, корпус 8 мм, наружная резьба 6 мм
- Внутренняя резьба R30-3000802
- Минимальная длина 5,5 мм
- Формат
- Семейство отдельных стоек; состав общего набора не заявлен
- Питание модуля
- Не применимо: пассивная механическая деталь без питания и логических уровней. Электробезопасность установленной электроники оценивается отдельно.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги встроить R20-1000402 (M2 F–F) и R30-3000802 (M3 M–F) в мой проект. Сначала уточни точное исполнение детали, задачу, габариты, условия эксплуатации и ограничения. Если рядом есть электроника, уточни её модель; питание механической детали, GPIO, программный драйвер и библиотека не применимы. Подготовь механическую схему, порядок монтажа, необходимые проверки и признаки ошибки. Уточни расположение отверстий платы, высоту компонентов снизу и толщину основания. Подбери F–F либо M–F, длину корпуса и крепёж. Не называй две отдельные позиции Harwin готовым ассортиментным набором.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Тип концов
F–F или M–FВыбирайте по способу крепления с двух сторон, а не только по высоте.
- Высота
Длина шестигранного корпусаВыступающая наружная резьба не добавляет зазор между опорными плоскостями.
Механическая установка и проверка
text1. По чертежу платы отметьте расположение опор и свободные зоны вокруг отверстий.
2. Выберите одну резьбу и совместимые винты; проверьте длину корпуса отдельно от выступающей шпильки.
3. Наживите все точки без перекоса, затем затяните равномерно без изгиба платы.
4. Проверьте зазор до пайки и исключите нежелательную проводимость между крепежом и цепями.
План сборки и проверки, не отчёт об испытании. Самой механической детали электронная распиновка, программные библиотеки и прошивка не нужны.
