M2 / M3 Heat-Set Inserts
CNC Kitchen · TC-M2x3.0 и TC-M3x5.7
Многоразовая металлическая резьба в деталях из термопластика.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает TC-M2x3.0 и TC-M3x5.7
Резьбовая вставка удерживается в пластике благодаря наружной насечке. Её используют в обслуживаемых крышках, креплениях и небольших узлах, где винт будут выкручивать многократно. В этой карточке два конкретных исполнения CNC Kitchen; короткие M3 и варианты VORON отличаются геометрией.
Посадочное отверстие выбирают по чертежу вставки, материалу и реальному результату печати. Приведённые D2 и W — рекомендации производителя для этих артикулов, не универсальный стандарт M2/M3 и не гарантированные размеры любого напечатанного отверстия. Сначала нужен пробный образец тем же пластиком, ориентацией и настройками печати.
Термическая установка применима к подходящим термопластикам. Температуру и длительность подбирают под материал, не доводя его до разложения. Фотополимерные детали не размягчают таким способом: производитель описывает отдельный вариант вклеивания. Горячую вставку не нагружают винтом до полного остывания; допустимое усилие определяют для готового соединения. На фото — латунная термовставка Adafruit 4255, M3 × 4 мм, как пример семейства. Размеры референсов CNC Kitchen TC-M2x3.0 и TC-M3x5.7 к этому изображению не относятся. Источник фото: Adafruit. Фон заменён, реальные детали и пропорции сохранены.

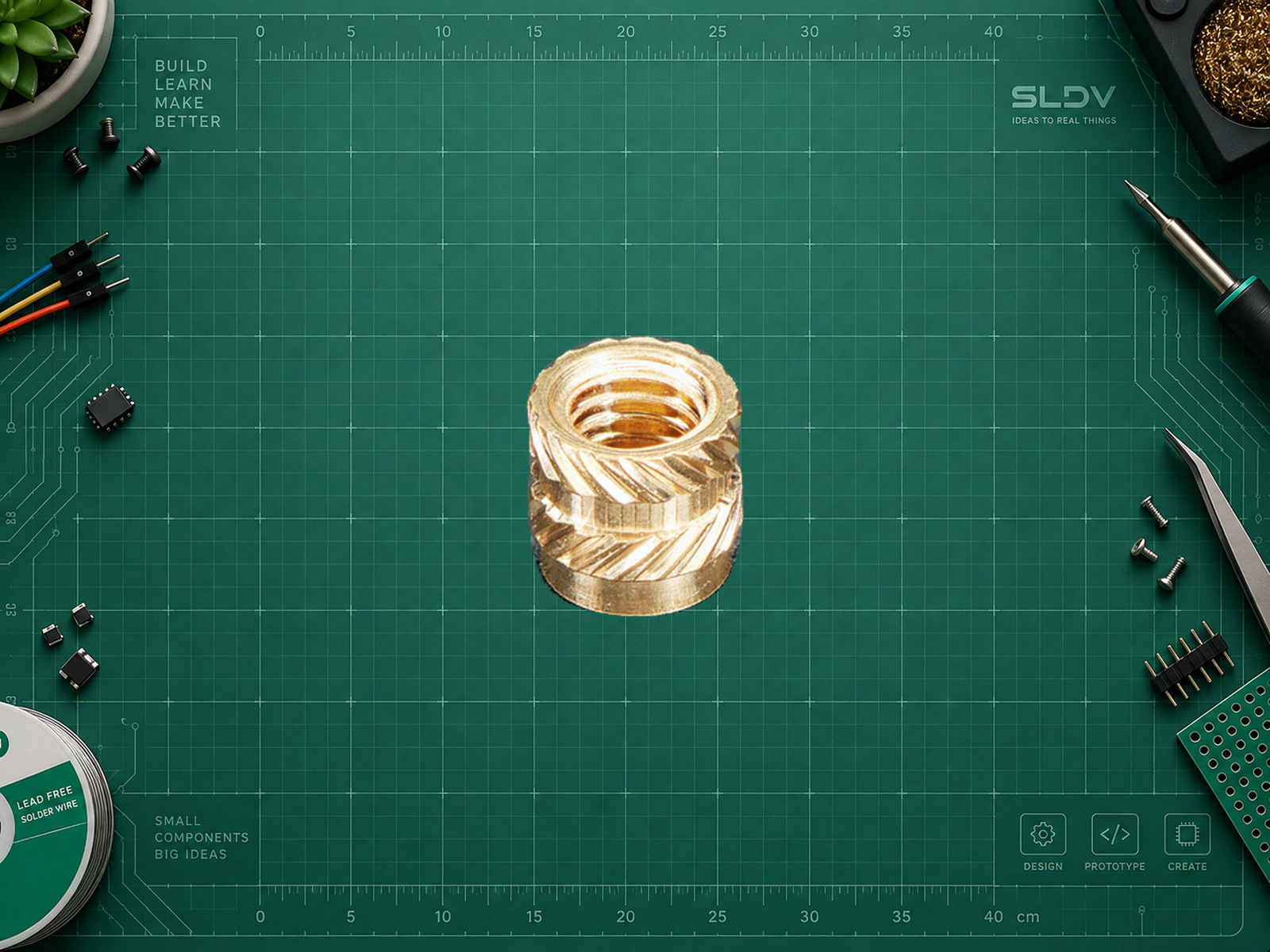

Латунная термовставка Adafruit 4255, M3×4 мм: пример семейства. Размеры референсов CNC Kitchen TC-M2x3.0 и TC-M3x5.7 к этому снимку не относятся. Фото Adafruit; фон заменён, детали и пропорции сохранены.
Характеристики
- Материал
- Латунь; у референса заявлено отсутствие свинца и кадмия
- CNC Kitchen M2 × 3
- Длина 3,0 мм; наружный диаметр D1 3,6 мм
- CNC Kitchen M3 × 5.7
- Длина 5,7 мм; наружный диаметр D1 4,6 мм
- Стартовая геометрия M2
- D2 3,2 мм; минимальная стенка W 1,3 мм по руководству
- Стартовая геометрия M3
- D2 4,0 мм; минимальная стенка W 1,6 мм по руководству
- Глубина глухого отверстия
- Не меньше длины вставки + 1 мм по руководству CNC Kitchen
- Питание модуля
- Не применимо: пассивная механическая деталь без питания и логических уровней. Электробезопасность установленной электроники оценивается отдельно.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги встроить TC-M2x3.0 и TC-M3x5.7 в мой проект. Сначала уточни точное исполнение детали, задачу, габариты, условия эксплуатации и ограничения. Если рядом есть электроника, уточни её модель; питание механической детали, GPIO, программный драйвер и библиотека не применимы. Подготовь механическую схему, порядок монтажа, необходимые проверки и признаки ошибки. Сначала уточни артикул вставки, пластик, способ печати, ориентацию и нагрузку. Отдели размеры чертежа от компенсации печатного отверстия. Подготовь пробную установку без универсальной температуры, усилия вырыва или момента затяжки.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Отверстие M2 × 3
D2 = 3,2 ммТолько стартовый размер CNC Kitchen; проверить печатный образец и толщину стенки.
- Отверстие M3 × 5.7
D2 = 4,0 ммНе переносить на M3 другого производителя или наружного диаметра.
- Процесс
Термопластик: термоустановка; смола: отдельное вклеиваниеСпособ и параметры зависят от материала и рекомендаций изготовителя.
Механическая установка и проверка
text1. Проверьте маркировку вставки и напечатайте тестовый фрагмент с той же ориентацией слоёв, что у детали.
2. Измерьте получившееся отверстие; убедитесь в наличии стенок и запаса глубины для вытесненного пластика.
3. Установите вставку подходящей нагреваемой насадкой, удерживая соосность; обеспечьте вентиляцию и защиту от ожога.
4. Дайте узлу остыть, затем проверьте свободный ход винта и удержание в ненагруженном пробном соединении.
План сборки и проверки, не отчёт об испытании. Самой механической детали электронная распиновка, программные библиотеки и прошивка не нужны.
