MGN12 Linear Rail — MGN12C / MGN12H
Разные изготовители; референсы HIWIN · Семейство MGN12; документированные референсы HIWIN MGN12C / MGN12H и MGNR12
Направление линейного движения компактной каретки.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Семейство MGN12; документированные референсы HIWIN MGN12C / MGN12H и MGNR12

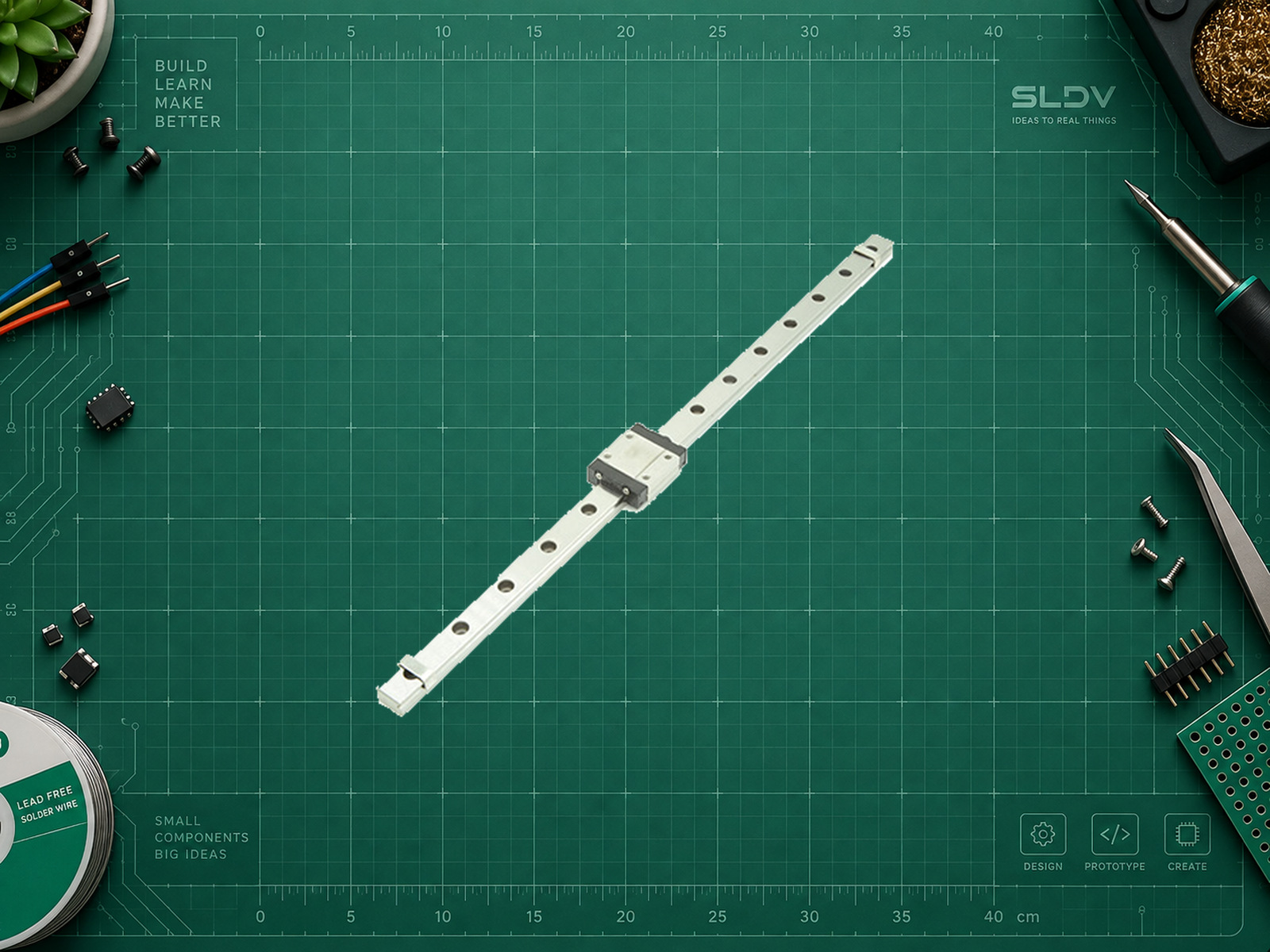

На фото — направляющая с кареткой семейства MGN12 из каталога RobotDigg. Это не фотография изделия HIWIN; размеры, преднатяг, точность и нагрузочные характеристики референсов HIWIN нельзя переносить на изображённую сборку.
Миниатюрная направляющая MGN использует циркуляцию шариков между кареткой и рельсом. Проверены исполнения HIWIN MGN12C и MGN12H. Буквы C и H в этой части обозначения различают короткую и длинную каретки; они имеют разные монтажные размеры. Полный код дополнительно определяет преднатяг, точность и оснащение уплотнениями.
Карточка семейства не является паспортом безымянного рельса с маркетплейса. Геометрическая похожесть не подтверждает взаимозаменяемость кареток, преднатяг, грузоподъёмность и точность. Для проекта используют совместимую пару рельс–каретка и её полный код; MGW — другое, более широкое семейство.
Рельсу нужна ровная опорная поверхность и правильная последовательность затяжки. Грязь, неподходящая смазка или перекос могут вызвать тугой ход. Снятие каретки без транспортной вставки может привести к выпадению шариков. Эта направляющая сама не приводит каретку в движение и не задаёт точность всей оси; нагрузки и моменты рассчитывают отдельно. На фото — направляющая с кареткой семейства MGN12 из каталога RobotDigg. Это не фотография изделия HIWIN; размеры, преднатяг, точность и нагрузочные характеристики референсов HIWIN нельзя переносить на изображённую сборку. Источник фото. Фон заменён, изображение пропорционально масштабировано, реальные детали сохранены.
Характеристики
- Номинальная ширина рельса
- 12 мм
- Референс HIWIN: Высота сборки H
- 13 мм
- Референс HIWIN: Ширина каретки W
- 27 мм
- Референс HIWIN: Длина MGN12C
- 34.7 мм
- Референс HIWIN: Длина MGN12H
- 45.4 мм
- Референс HIWIN: Сетка крепления MGN12C
- 20 × 15 мм, M3; глубина l = 3,5 мм
- Референс HIWIN: Сетка крепления MGN12H
- 20 × 20 мм, M3; глубина l = 3,5 мм
- Питание модуля
- Не применимо: пассивная механическая деталь без питания и логических уровней. Электробезопасность установленной электроники оценивается отдельно.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги выбрать и встроить направляющую семейства MGN12. Сначала уточни изготовителя и полный код совместимой пары рельс–каретка; HIWIN MGN12C/H и MGNR12 — документированные референсы. Сначала уточни точное исполнение детали, задачу, габариты, условия эксплуатации и ограничения. Если рядом есть электроника, уточни её модель; питание механической детали, GPIO, программный драйвер и библиотека не применимы. Подготовь механическую схему, порядок монтажа, необходимые проверки и признаки ошибки. Уточни производителя, полный код, каретку C/H, длину рельса, ориентацию и внешние силы с плечами. Проверь монтажную поверхность и смазку. Не переносить характеристики HIWIN на клон и не обещать точность без проверки всей оси.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Каретка
C или H по чертежуMGN12C и MGN12H различаются длиной и расстоянием между крепёжными рядами.
- Преднатяг и точность
По полному коду изделияНе выводить класс точности из сокращения MGN12.
Механическая установка и проверка
text1. Зафиксируйте полный код рельса и каретки, сравните монтажные размеры с проектом.
2. Очистите базовую поверхность; подготовьте крепёж, не достающий до внутреннего механизма каретки.
3. Закрепите рельс по инструкции изготовителя конкретной направляющей, проверяя ход после последовательной затяжки.
4. Убедитесь, что каретка движется по рабочему участку без местных заеданий; добавьте штатные ограничители, не снимая её с рельса.
5. Проверьте смазку и защиту от загрязнения до пробного движения под небольшой контролируемой нагрузкой.
План сборки и проверки, не отчёт об испытании. Самой механической детали электронная распиновка, программные библиотеки и прошивка не нужны.
