Rubber / Silicone Feet — ножки для корпуса
3M — референс эластомерных ножек · Bumpon SJ5302, прозрачный полиуретан
Нескользящие опоры и защита поверхности под небольшим корпусом.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Bumpon SJ5302, прозрачный полиуретан
Мягкие ножки отделяют корпус от стола, уменьшают скольжение и защищают отделку от жёстких кромок. В качестве точного референса выбран 3M Bumpon SJ5302. Под общим названием Rubber / Silicone Feet продаются разные эластомеры; прозрачность не доказывает, что ножка изготовлена из силикона.
Для SJ5302 производитель указывает полиуретан и самоклеящийся способ крепления. Другие серии могут иметь иной клей, твёрдость, форму, температурный режим и стойкость. Нельзя переносить свойства этого референса на произвольный набор, а фотографии похожих полусфер не подтверждают материал.
Ножки устанавливают на чистую подходящую поверхность, выдерживая условия для конкретного клеевого слоя. Количество и расстановка определяются основанием и центром тяжести. Такая опора не является рассчитанным виброизолятором для любого двигателя: жёсткость, резонанс и допустимую нагрузку проверяют в конкретном устройстве. Вентиляционные отверстия и доступ к винтам должны оставаться свободными. На фото — четыре самоклеящиеся полиуретановые ножки Adafruit 550 на подложке, пример семейства опор для корпуса. Это не 3M SJ5302 и не силикон; размеры референса 3M к этой фотографии не относятся. Источник фотографии: Adafruit. Фон заменён, реальные детали и пропорции сохранены.

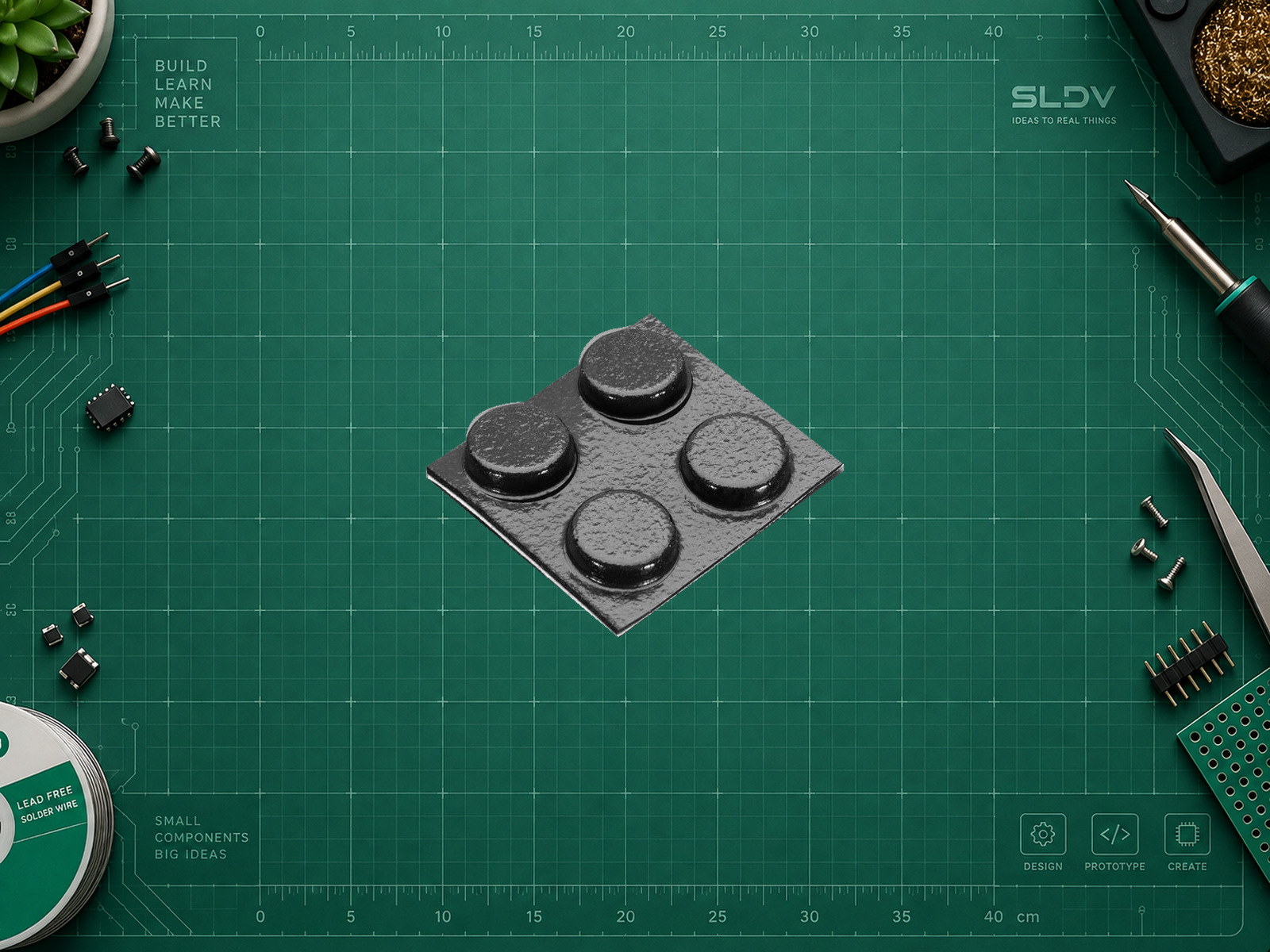

Самоклеящиеся ножки Adafruit 550, чёрный полиуретан: пример семейства опор для корпуса. На фото не 3M SJ5302; размеры референса 3M к этим ножкам не относятся. Фото Adafruit; фон заменён, детали и пропорции сохранены.
Характеристики
- Материал референса SJ5302
- Полиуретан; не силикон
- Номинальная ширина
- 7,9 мм по техническому листу 3M
- Высота
- 2.2 мм
- Форма
- Полусферическая самоклеящаяся ножка
- Область данных
- Только SJ5302; резиновые и силиконовые аналоги проверяют отдельно
- Питание модуля
- Не применимо: пассивная механическая деталь без питания и логических уровней. Электробезопасность установленной электроники оценивается отдельно.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги встроить Bumpon SJ5302, прозрачный полиуретан в мой проект. Сначала уточни точное исполнение детали, задачу, габариты, условия эксплуатации и ограничения. Если рядом есть электроника, уточни её модель; питание механической детали, GPIO, программный драйвер и библиотека не применимы. Подготовь механическую схему, порядок монтажа, необходимые проверки и признаки ошибки. Уточни массу, материал дна, температуру, вибрации и состояние поверхности. Отдели полиуретановый SJ5302 от силиконовых вариантов. Подбери расположение и проверку крепления без универсального коэффициента трения или обещания гашения вибраций.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Материал
SJ5302: полиуретанДля силиконовой ножки нужен собственный подтверждённый артикул и паспорт.
- Клеевой слой
По поставляемому исполнениюНе назначать одинаковую выдержку и подготовку для всех ножек семейства.
Механическая установка и проверка
text1. Проверьте артикул, материал основания и пригодность выбранного клеевого слоя.
2. Разметьте опоры так, чтобы корпус не качался и не перекрывал вентиляцию.
3. Очистите основание совместимым способом, высушите и приклейте ножки по инструкции поставленного изделия.
4. После необходимой выдержки проверьте устойчивость и отсутствие сползания под обычной нагрузкой; не используйте такой осмотр как подтверждение виброизоляции.
План сборки и проверки, не отчёт об испытании. Самой механической детали электронная распиновка, программные библиотеки и прошивка не нужны.
