Seeed Studio XIAO SAMD21
Seeed Studio · XIAO SAMD21, исходная модель без Plus
Мини-плата SAMD21 для компактных проектов
Автор: SLDV LAB
Опубликовано · Обновлено

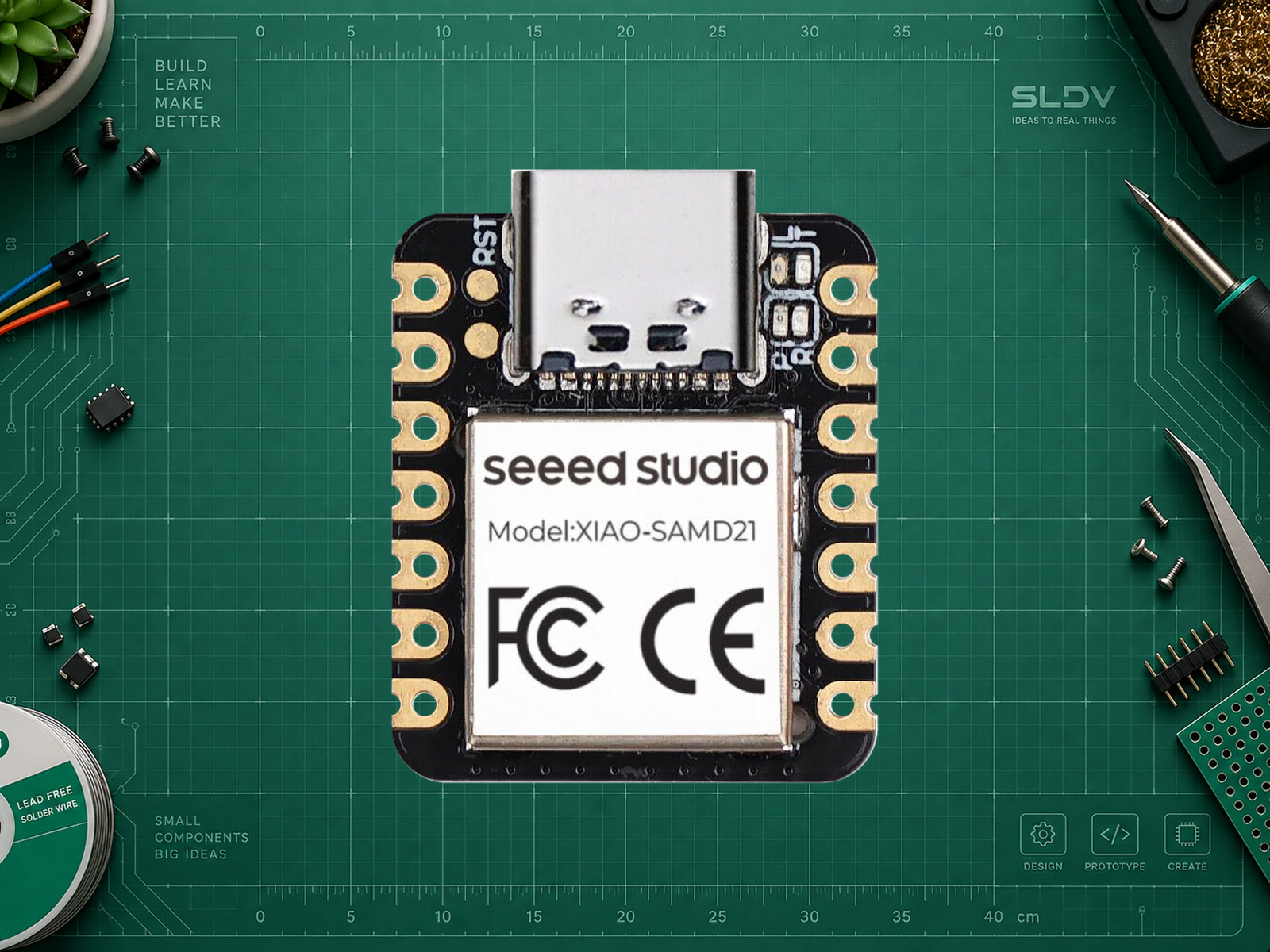

О МОДУЛЕ
Что делает XIAO SAMD21, исходная модель без Plus
Миниатюрная плата Seeed Studio на SAMD21 для датчиков, USB-устройств и встроенного управления. Подходит для носимой электроники и переноса макетного прототипа в компактный корпус. Native USB обслуживает загрузку и обмен данными. Это обычная XIAO SAMD21: у неё нет аккумуляторного контроллера, RGB-светодиода или дополнительных контактов версии Plus. Для беспроводной связи и зарядки нужны внешние узлы.
Характеристики
- Микроконтроллер
- ATSAMD21G18A-MU
- Частота
- 48 МГц
- Flash микроконтроллера
- 256 КБ
- SRAM
- 32 КБ
- Доступные GPIO
- 11
- Размеры
- 21 × 17,8 мм по текущей Seeed Wiki
- Исполнение
- XIAO SAMD21, исходная модель без Plus
- Питание
- 5 В через USB-C или вход 5V; 3V3 — выход стабилизатора
- Логика
- 3,3 В; входы не допускают 5 В
- Ввод/вывод
- 11 входов ADC 12 бит; 10 PWM; DAC 10 бит на A0; I²C, SPI, UART; SWD
- Интерфейс
- I²C, SPI, UART, Аналоговый
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB компьютера | USB-C | Питание 5 В и загрузка; кабель с данными. |
| Встроенный LED | LED_BUILTIN / D13 / PA17 | Уже подключён на плате; активный уровень LOW. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать Seeed Studio XIAO SAMD21 в мой проект. Сначала уточни задачу, среду, точную плату и внешние устройства. Используй только распиновку этой модели и логику 3,3 В. Дай безопасное подключение, точный пакет поддержки платы, необходимые библиотеки и полный минимальный пример. Отдельно объясни загрузку, ожидаемый результат, диагностику USB/bootloader и ограничения питания. Не утверждай, что код проверен на железе, если испытаний не было.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Плата в Arduino IDE
Seeed Studio XIAO (Seeed SAMD Boards)Выбрать именно эту модель в указанном пакете SAMD.
- Питание первого запуска
USB, 5 ВКабель должен поддерживать передачу данных; внешнюю схему для примера не подключать.
- Загрузчик
SAMD bootloader: два кратких замыкания RSTВерсию установленного загрузчика проверить отдельно; она не определяется названием платы.
Первый запуск без внешней схемы
cpp// Arduino IDE, точная плата из настроек карточки. Внешняя схема не нужна.
void setup() {
pinMode(LED_BUILTIN, OUTPUT);
}
void loop() {
digitalWrite(LED_BUILTIN, LOW);
delay(500);
digitalWrite(LED_BUILTIN, HIGH);
delay(500);
}

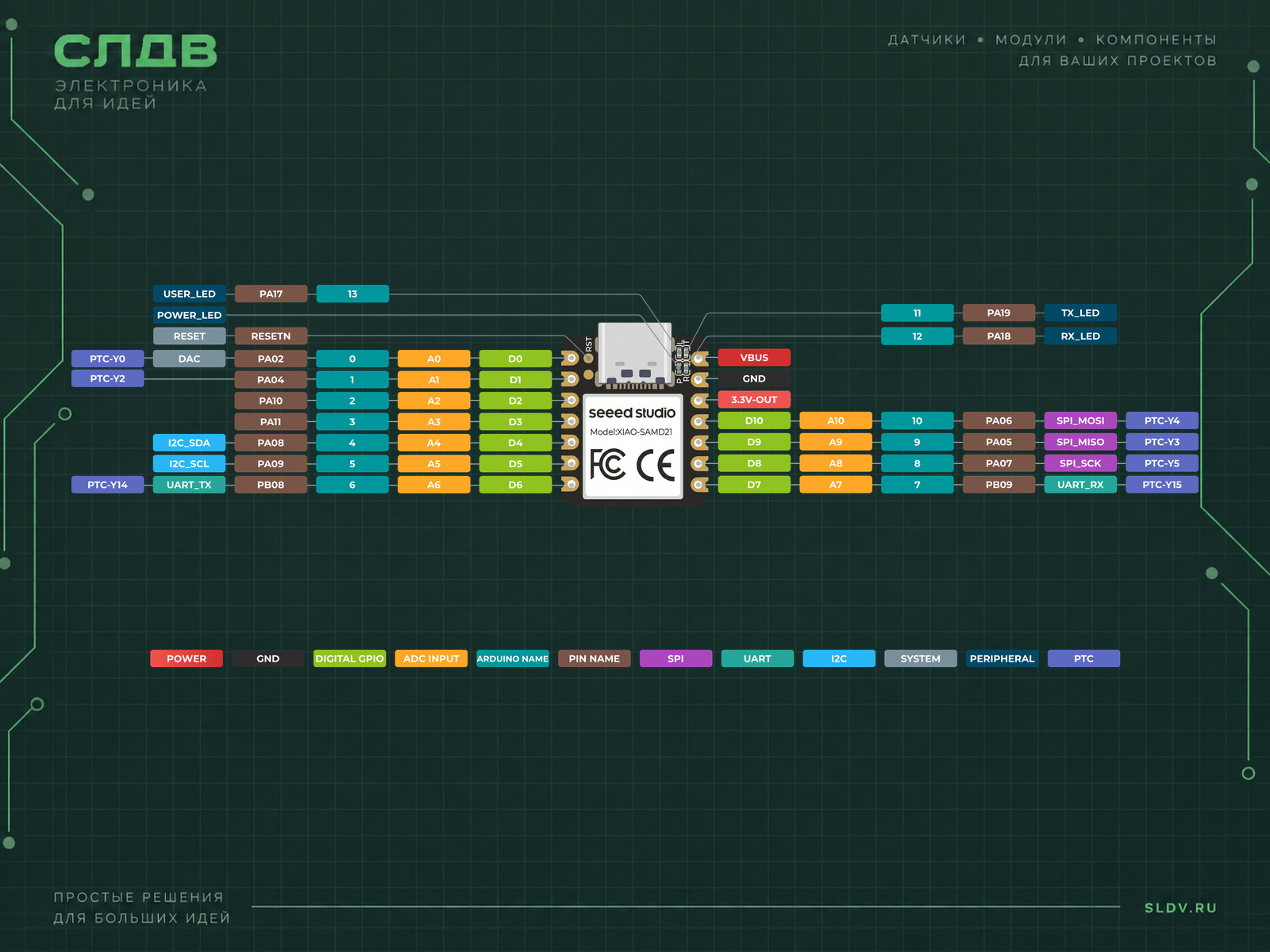

Полный скетч для Seeed SAMD Boards и исходной XIAO SAMD21. LED_BUILTIN соответствует D13/PA17; LOW включает жёлтый LED, HIGH выключает. Зависимостей сверх core нет. Аппаратная проверка и компиляция не выполнялись. Использование и ограничения Установите Seeed SAMD Boards через официальный индекс https://files.seeedstudio.com/arduino/package_seeeduino_boards_index.json и выберите обычную XIAO. Также доступны CircuitPython (seeeduino_xiao), MicroPython, PlatformIO и Zephyr; настройка каждой среды отдельная. Для первого запуска подключите только USB-C и загрузите пример из карточки. Жёлтый индикатор должен переключаться раз в 0,5 с. Если порт пропал, дважды кратко замкните контакты RST: это вход в загрузчик, а не две физические кнопки. Внешние контакты: D0–D10; I²C SDA=D4/PA08, SCL=D5/PA09; UART TX=D6/PB08, RX=D7/PB09; SPI SCK=D8/PA07, MISO=D9/PA05, MOSI=D10/PA06. D0/PA02 поддерживает DAC, но не PWM. GPIO допускают только 3,3 В. Практические задачи: опрос I²C-датчиков, компактный USB-контроллер, регистрация данных на внешнюю SPI-карту. Напрямую аккумулятор к задним VIN/GND не подключают: необходим внешний узел управления и защиты с подходящим выходом. Размер 21 × 17,8 мм взят из актуальной документации Seeed; старые страницы CircuitPython приводят 20 × 17,5 мм, поэтому для корпуса используйте CAD конкретной ревизии. [Документация производителя](https://wiki.seeedstudio.com/Seeeduino-XIAO/) · [Среды и прошивки](https://circuitpython.org/board/seeeduino_xiao/)
