О МОДУЛЕ
Что делает Seeed Wio-E5 mini
Wio-E5 mini — компактная плата с модулем Wio-E5-HF на STM32WLE5JC. Она предназначена для удалённых датчиков и телеметрии с небольшими пакетами данных. USB Type-C через CP2102N даёт доступ к UART заводской AT-прошивки, поэтому первую проверку можно выполнить без перепрошивки.
Радиотракт этой платы рассчитан на HF-диапазоны 868/915 МГц. Региональный план LoRaWAN выбирается в прошивке с учётом страны, антенны и сети. Поддерживаемые чипом частоты нельзя автоматически считать рабочими диапазонами готовой платы. Для LoRaWAN требуется подходящий шлюз и сеть; сама mini не является многоканальным LoRaWAN-шлюзом.
Заводская AT-прошивка использует защиту чтения RDP Level 1. Понижение защиты стирает Flash; Seeed предупреждает, что восстановление заводской AT-прошивки не предусмотрено. Не выполняйте этот шаг ради простого запуска. BOOT на PB13 относится к загрузчику Seeed, это не аппаратный BOOT0 STM32.

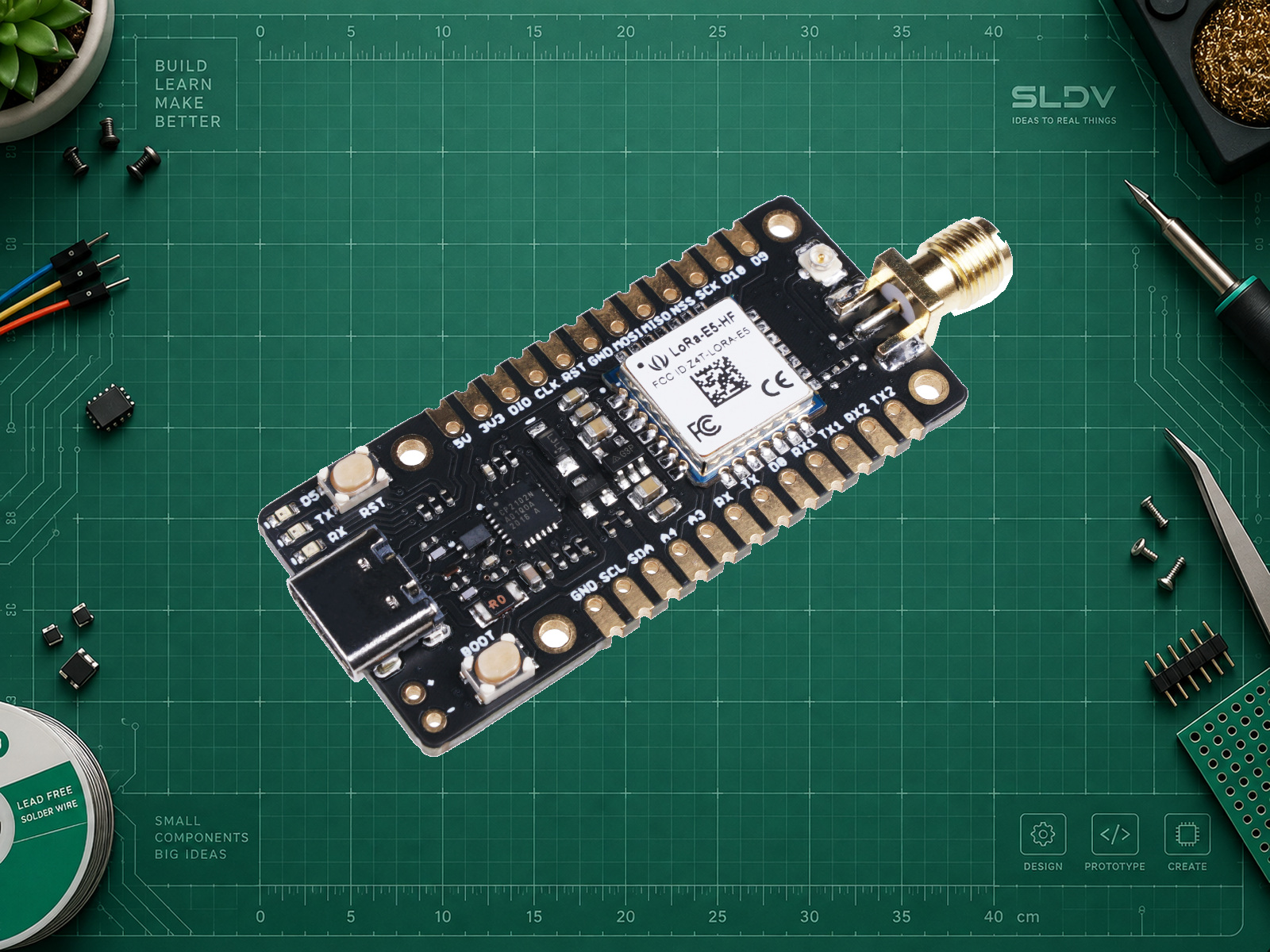

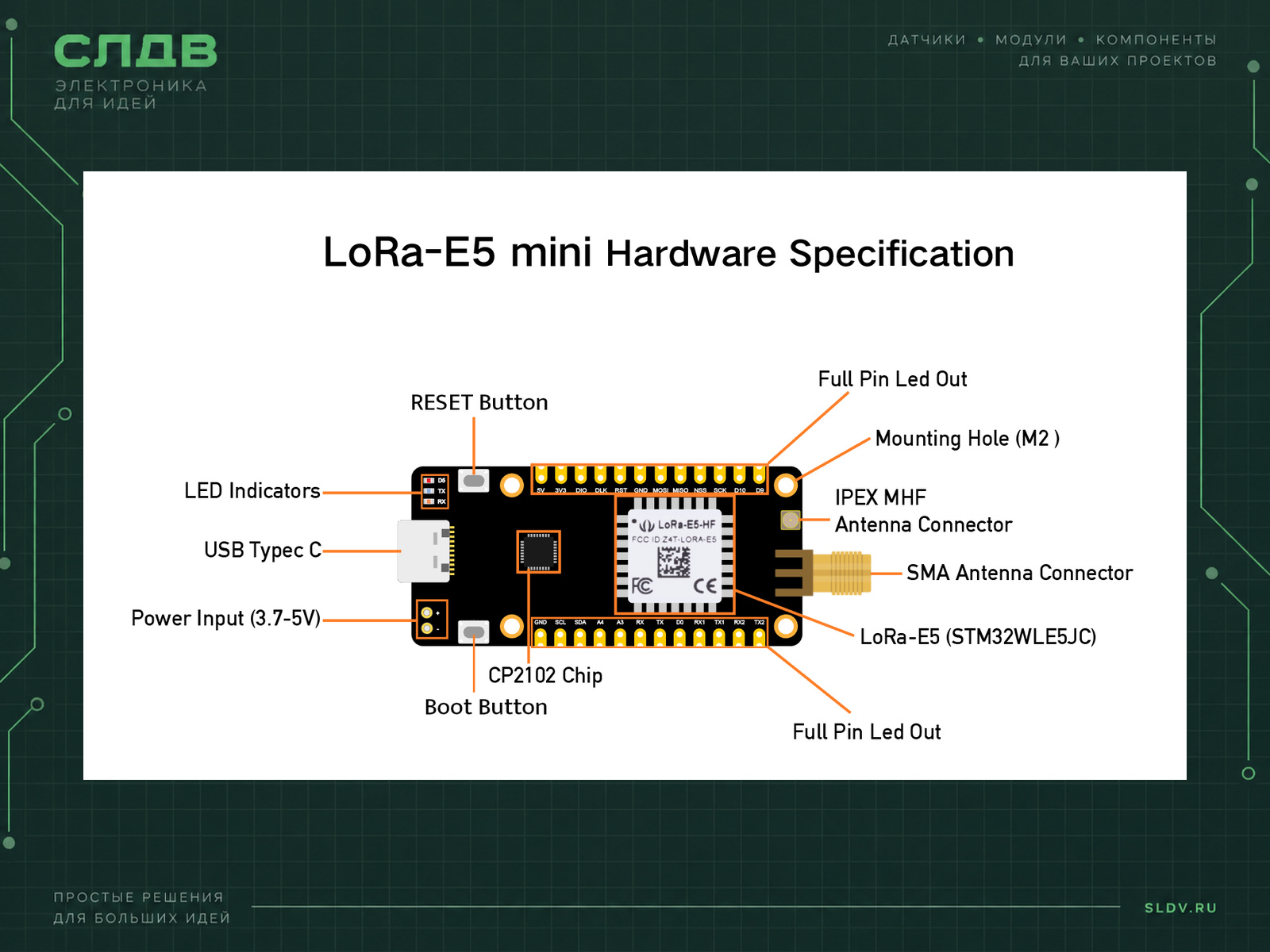

Фото и схема выводов взяты из Seeed Studio Wiki; это конкретная Wio-E5 mini, прежнее название LoRa-E5 mini. Изображения только масштабированы и размещены на фоне; открытая лицензия на их повторное использование отдельно не подтверждена.
Схема платы v1.0 подтверждает: USB-мост CP2102N подключён к USART1 PB6(TX)/PB7(RX). PA2/PA3 выведены отдельно как TX2/RX2. Оригинальная схема имеет пометку CC-BY-SA без указанной версии; на фото открытая лицензия отдельно не подтверждена.
Характеристики
- Микроконтроллер
- STM32WLE5JC (Wio-E5-HF)
- Максимальная частота ядра
- 48 МГц
- Внутренняя Flash
- 0.25 МБ
- Внутренняя SRAM
- 64 КБ
- Радиотракт
- Wio-E5-HF; 868/915 МГц, региональные планы по AT-прошивке
- USB
- CP2102N: USB–UART, не native USB MCU
- Размер
- 50 × 23 мм
- Антенна
- SMA и IPEX; антенна должна соответствовать диапазону
- Интерфейс
- I²C, SPI, UART, Аналоговый
- Питание модуля
- Питание платы 3,7–5 В, в простом тесте 5 В через USB-C. GPIO и внешний UART 3,3 В. Не подавайте 5 В на сигнальные выводы. Не включайте RF-передачу без подходящей антенны.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| ПК, кабель USB с данными | USB Type-C → CP2102N → USART1 PB6/PB7 | Для AT-теста внешняя проводка не нужна. |
| UART TX внешнего контроллера 3,3 В | RX / PB7 | Альтернатива USB-UART; не подключайте два передатчика к одному RX. |
| UART RX внешнего контроллера | TX / PB6 | Сигнал 3,3 В от платы. |
| Земля внешнего контроллера | GND | Общая земля; не нужна при одном USB-подключении. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги использовать Seeed Wio-E5 mini с заводской AT-прошивкой. Уточни страну, диапазон антенны, шлюз/сеть и задачу. Сначала проверь AT на 9600 8N1 CRLF без изменения RDP и без RF-передачи. Отличай PB13 BOOT Seeed от BOOT0 MCU. Для LoRaWAN предложи региональный план и процедуру подключения, не публикуя ключи. Если нужна собственная прошивка, сначала объясни потерю заводского образа при снятии защиты.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Первый запуск
Заводская AT-прошивкаНе требуется пакет Arduino и не требуется прошивка STM32. Откройте последовательный терминал.
- Порт
USB-UART CP2102NПодключите USB Type-C; выберите появившийся COM/tty-порт.
- UART
9600, 8N1, CR+LFОтпустите BOOT и перезапустите плату. Поток символов C на 115200 означает загрузчик Seeed.
- API
AT Command Specification V1.0Сначала прочитайте версию через AT+VER; версия установленной прошивки зависит от экземпляра.
- Пример
Только запросы, без отправки LoRaAT, AT+VER, AT+DR=SCHEME не передают пользовательские данные по радио.
Проверка заводской прошивки в последовательном терминале
textAT
AT+VER
AT+DR=SCHEME
Отправляйте строки по одной, с CR+LF при 9600 8N1. На AT ожидается +AT: OK. Пример не меняет ключи, не подключается к сети и не стирает прошивку. Реальный аппаратный запуск не выполнялся.
