Silicone Wire Kit 22–28 AWG
Разные изготовители; референс BNTECHGO · Семейство 22–28 AWG; референс BNTECHGO 22 AWG, 5 цветов по 30 ft, SKU big-SW22A60008F30C5_RBWBBG
Гибкий многожильный провод в силиконовой изоляции для внутренних жгутов и подвижных соединений.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Семейство 22–28 AWG; референс BNTECHGO 22 AWG, 5 цветов по 30 ft, SKU big-SW22A60008F30C5_RBWBBG
Силиконовая изоляция делает провод мягким и удобным для внутреннего жгута, поворотной панели или сборки, которую приходится открывать. Название 22–28 AWG описывает семейство вариантов, а не доказанный смешанный набор всех калибров. Конкретный проверенный комплект BNTECHGO содержит пять цветов одного калибра 22 AWG; другие калибры выбираются отдельно.
Для референса изготовитель указывает лужёную медь. Эти сведения нельзя переносить на похожие дешёвые наборы с CCA или неуказанным материалом. Чем больше номер AWG, тем тоньше проводник; наружный диаметр силиконовой оболочки при этом определяется своим изделием и может мешать установке в мелкий обжимной контакт.
Предел температуры изоляции не является допустимой температурой разъёма, платы или окружающего пластика. Силикон также не делает жгут автоматически стойким к истиранию и не задаёт ресурс бесконечных изгибов. Для питания выбирайте сечение с учётом длины прямого и обратного провода, падения напряжения, нагрева в пучке и тока нагрузки. Универсальное число ампер по AWG здесь не назначается. На фото — одна катушка синего провода Adafruit 2514: силиконовая изоляция, 26 AWG, 25 ft. Это иллюстрация семейства, а не пятицветный набор BNTECHGO 22 AWG; его характеристики и комплектацию нельзя приписывать этой катушке. Источник фотографии: Adafruit. Фон заменён, реальные детали и пропорции сохранены. Цвет изоляции сам по себе не задаёт электрическую полярность.

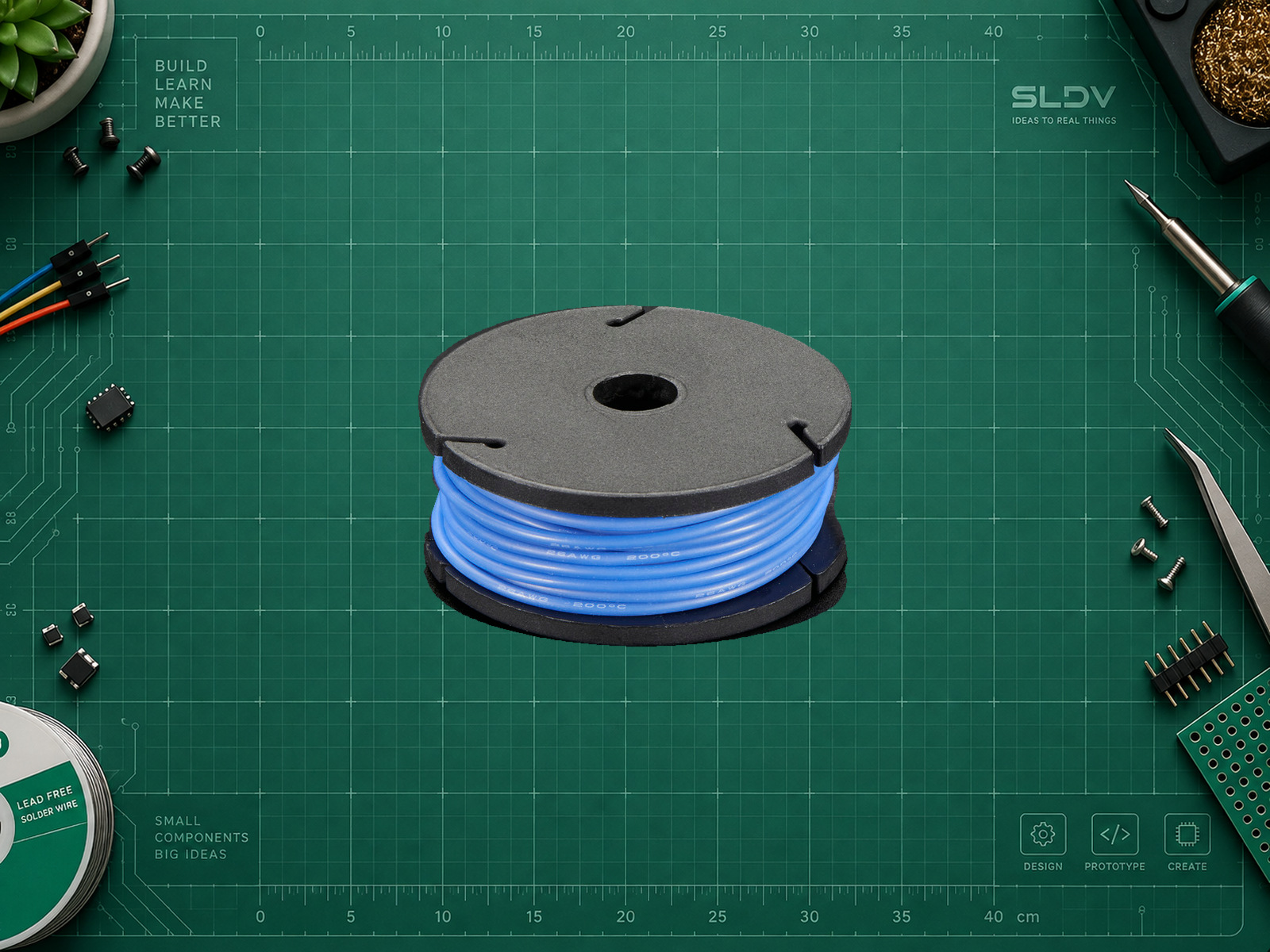

Многожильный провод Adafruit 2514 с силиконовой изоляцией, 26 AWG, одна катушка 25 ft: пример семейства 22–28 AWG. На фото не набор BNTECHGO 22 AWG; его состав и параметры не приписываются этой катушке. Фото Adafruit; фон заменён, детали и пропорции сохранены.
Характеристики
- Семейство калибров
- 22, 24, 26, 28 AWG; отдельные варианты
- Калибр выбранного набора
- 22 AWG
- Проводник референса
- Лужёная многожильная медь; 60 проволок Ø 0,08 мм
- Изоляция
- Силиконовая резина
- Набор референса
- 5 цветов по 30 ft; один калибр 22 AWG
- Заявленный верхний предел температуры провода
- 200 °C
- Питание модуля
- У выбранного BNTECHGO 22 AWG заявлена изоляция 600 В, но это не разрешение использовать макет при таком напряжении и не рейтинг разъёмов. Пример проверки — 3,3 В DC; допустимый ток рассчитывается отдельно.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги выбрать Silicone Wire Kit 22–28 AWG; референс BNTECHGO 22 AWG 5×30 ft. Сначала уточни точное исполнение и фото детали, задачу, напряжение, ток, длину проводов и условия эксплуатации. Если в проекте есть микроконтроллер, уточни его точную плату и среду. Не переноси рейтинги референса на безымянный аналог. Подготовь понятную схему соединений, порядок монтажа и проверку обрыва, короткого замыкания и переполюсовки. Самому пассивному компоненту не нужны драйвер, адрес шины или прошивка; код добавляй только для явно описанной активной части проекта. Различай один калибр в наборе и семейство. Проверь медь/CCA, диаметр изоляции под контакт, падение напряжения и тепловые условия. Не переноси 600 В и 200 °C на готовый узел.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Выбранный референс
22 AWG; лужёная медь; 5×30 ftЭто один реальный комплект, не смесь 22–28 AWG.
- Выбор тока
Расчёт по длине, сечению и условиям прокладкиПроверить также рейтинг контактов, предохранитель и пусковые режимы нагрузки.
- Оконцевание
Контакт под жилу и фактический наружный диаметрМягкая многожильная жила без наконечника неудобна для прямой установки в breadboard.
Изготовление пары проводов
text1. Выберите длину с запасом для разгрузки натяжения. Назначьте цвета, но проверьте маркировку обоих концов независимо от цвета.
2. Снимите изоляцию подходящим инструментом без надреза тонких медных проволок. Подберите обжим или пайку под конкретный разъём.
3. Не вставляйте распушённую многожильную жилу в макетку. Для неё используйте подходящий контакт или переходник.
4. Без питания проверьте непрерывность каждой линии и отсутствие замыкания между ними.
5. Для первой проверки подключите через эту пару резистор 1 кОм к 3,3 В с ограничением 10 мА. Затем отдельно рассчитайте и измерьте падение напряжения при рабочей нагрузке; этот малый тест не доказывает допустимый силовой ток.
План проверки, а не отчёт об испытании. Пассивному компоненту прошивка и программные библиотеки не требуются.
