T8 Lead Screw + Brass Nut
ZYLtech — референс комплекта · T8x2, HW-SC-T8x2-ANTB-cut-P, большая латунная anti-backlash гайка
Преобразование вращения в линейное перемещение в компактном механизме.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает T8x2, HW-SC-T8x2-ANTB-cut-P, большая латунная anti-backlash гайка
Ходовой винт перемещает гайку вдоль оси при вращении. Проверенный комплект ZYLtech имеет однозаходную резьбу T8x2 и разрезную подпружиненную гайку, уменьшающую осевой зазор. Он не представляет все изделия, продаваемые под коротким именем T8; длину выбирают отдельно.
Диаметр, шаг между соседними витками и ход за полный оборот — три разных параметра. Для этого однозаходного референса шаг и ход совпадают. У документированного варианта Tr8×8(P2), например в приводе Pololu, четыре захода при шаге 2 мм дают ход 8 мм. Гайки этих вариантов нельзя считать взаимозаменяемыми.

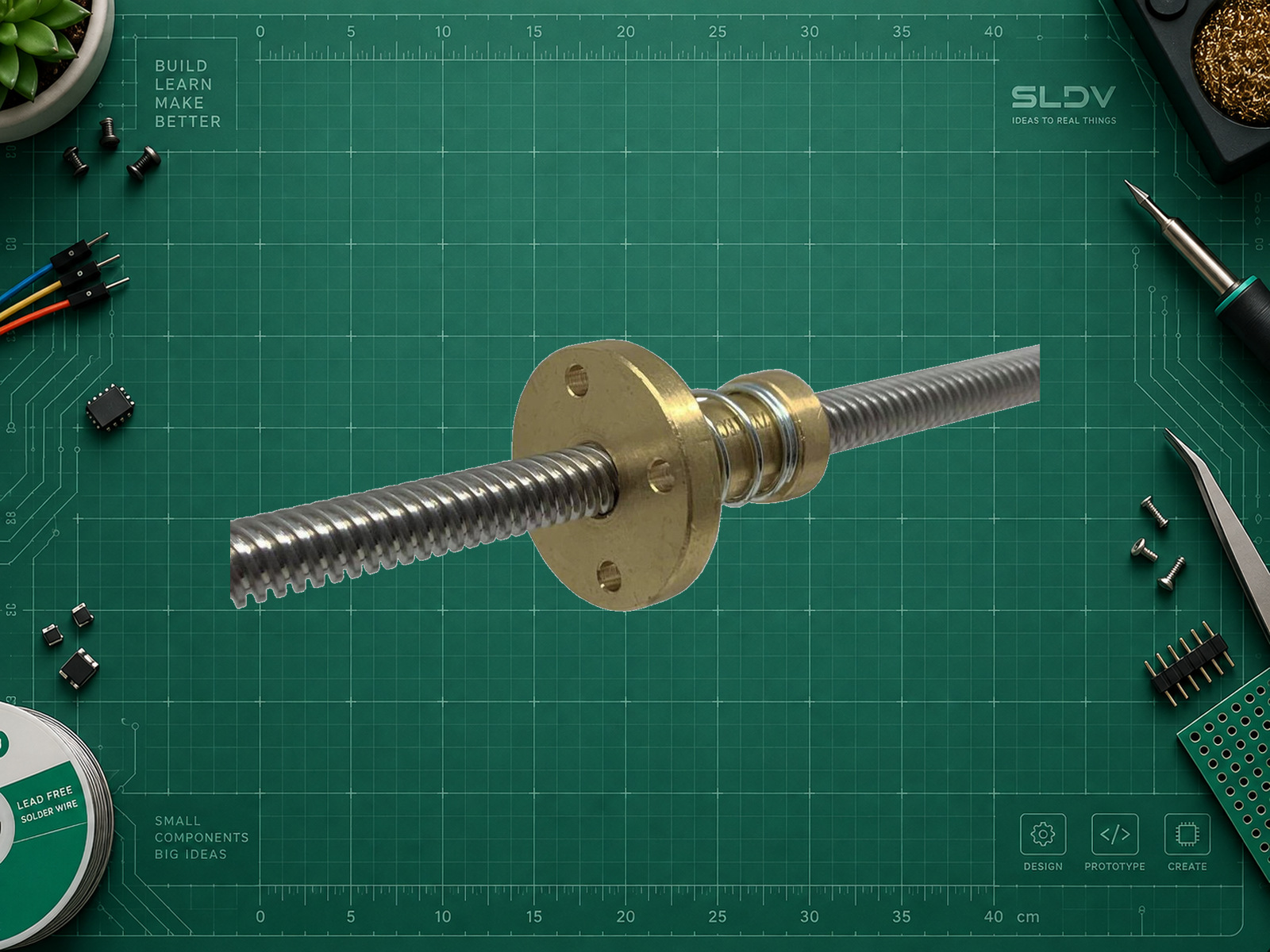

Пружинная гайка не гарантирует нулевой люфт при любой нагрузке. Нужны соосность, подходящая смазка и отдельное решение осевой опоры винта. Винт не заменяет направляющую каретки; допустимые длина, скорость и нагрузка требуют проверки конкретной конструкции. Самоторможение и безопасное удержание вертикального груза здесь не заявлены. Фотография ZYLtech: фрагмент винта T8x2 и большая латунная anti-backlash гайка. Винт выходит за границы исходного кадра; фотография не показывает полную длину или полный комплект. Источник фото. Фон заменён, изображение пропорционально масштабировано, реальные детали сохранены.
Характеристики
- Номинальный диаметр винта
- 8 мм
- Шаг резьбы референса
- 2 мм
- Ход за оборот референса
- 2 мм
- Количество заходов
- 1
- Направление резьбы
- Правое, трапецеидальное
- Материалы
- Винт: нержавеющая сталь 304; гайки: латунь; пружина: сталь
- Гайка референса
- Большой фланец Ø30 мм; два резьбовых элемента и пружина
- Питание модуля
- Не применимо: пассивная механическая деталь без питания и логических уровней. Электробезопасность установленной электроники оценивается отдельно.
ПРАКТИКА
Подключение
Распиновка ещё не добавлена.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги встроить T8x2, HW-SC-T8x2-ANTB-cut-P, большая латунная anti-backlash гайка в мой проект. Сначала уточни точное исполнение детали, задачу, габариты, условия эксплуатации и ограничения. Если рядом есть электроника, уточни её модель; питание механической детали, GPIO, программный драйвер и библиотека не применимы. Подготовь механическую схему, порядок монтажа, необходимые проверки и признаки ошибки. Уточни полный артикул винта и гайки, длину, направление движения и нагрузку. Не путай шаг и ход. Проверь опоры, смазку, реверс и фактический ход за оборот; коэффициент шагов привода вычисляй только после уточнения мотора и микрошагов.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Референс T8x2
Шаг 2 мм; ход 2 мм/оборот; один заходЗначения относятся к выбранному комплекту ZYLtech.
- Другой вариант
Tr8×8(P2): ход 8 мм/оборот при шаге 2 ммСравнение геометрии; это другой винт и другая совместимая гайка.
Механическая установка и проверка
text1. Определите номинальный диаметр, шаг, число заходов и направление по паспорту винта.
2. Сверьте гайку с полным обозначением резьбы и размерами крепления.
3. Соберите опоры винта и отдельную направляющую каретки без питания, не создавая перекоса.
4. Поверните винт вручную ровно на один оборот и измерьте ход гайки; для референса ожидается 2 мм.
5. Проверьте реверс и свободное движение по рабочему ходу; вертикальную нагрузку испытайте только с независимой защитой от падения.
План сборки и проверки, не отчёт об испытании. Самой механической детали электронная распиновка, программные библиотеки и прошивка не нужны.
