Waveshare RP2040-LCD-0.96
Waveshare · RP2040-LCD-0.96; LCD 160 × 80, без штырей
RP2040 с цветным экраном и питанием от 1S
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает RP2040-LCD-0.96; LCD 160 × 80, без штырей

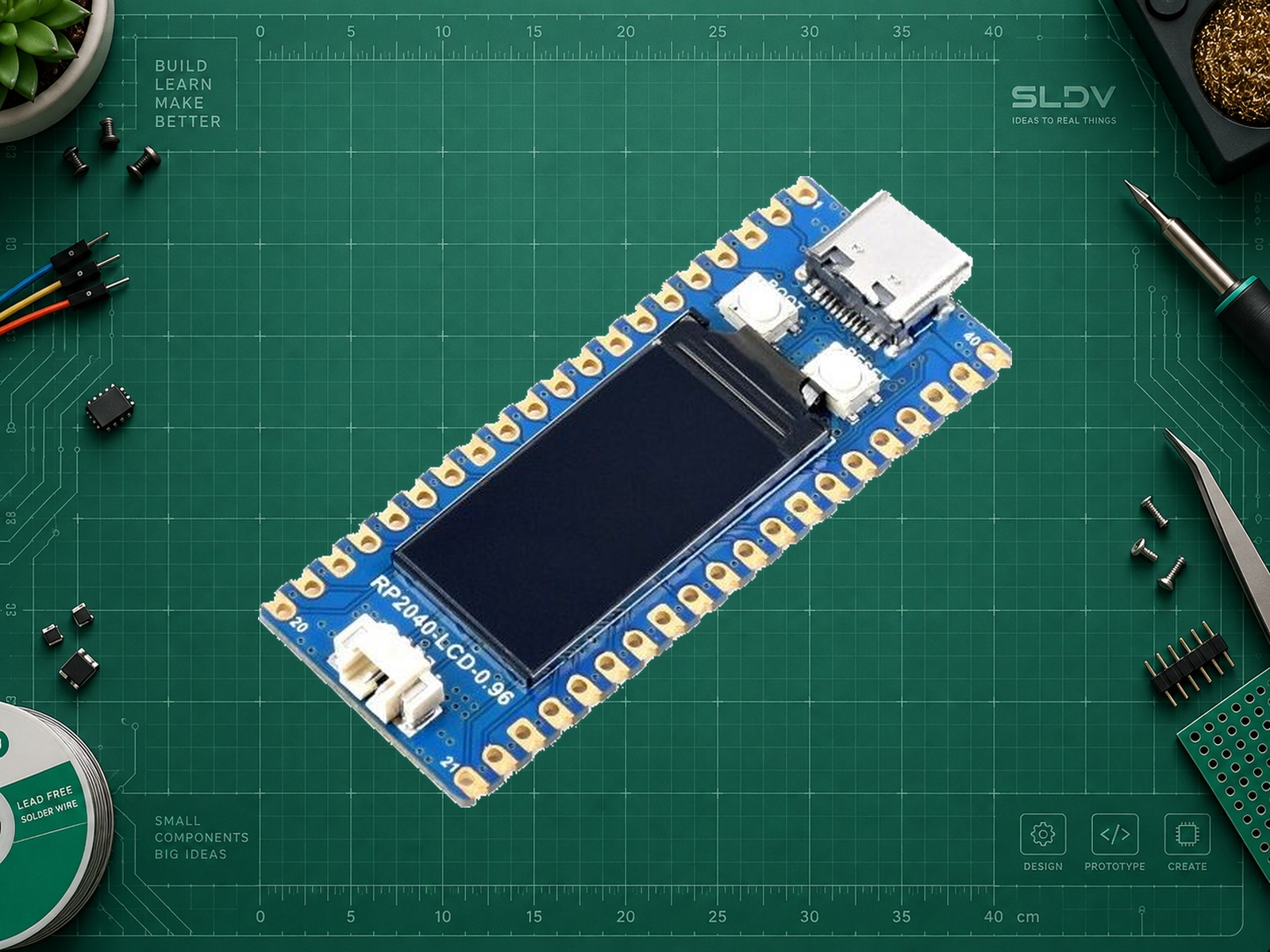

RP2040-LCD-0.96 объединяет контроллер и цветной IPS-экран в форм-факторе, близком к Pico. Для мобильного проекта предусмотрен отдельный аккумуляторный разъём и зарядный контроллер; наличие зарядки подтверждается схемой ETA6096, а не внешним видом USB-C.

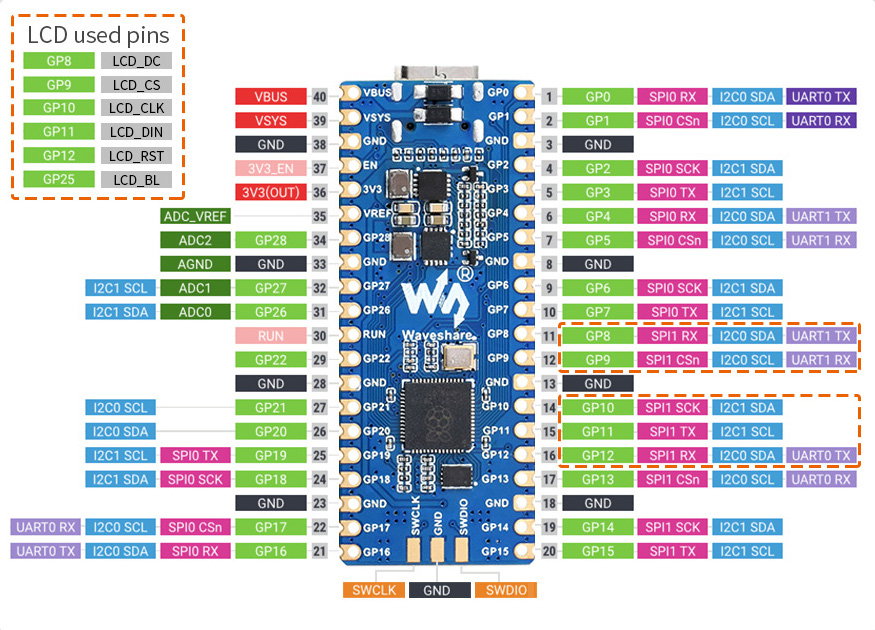

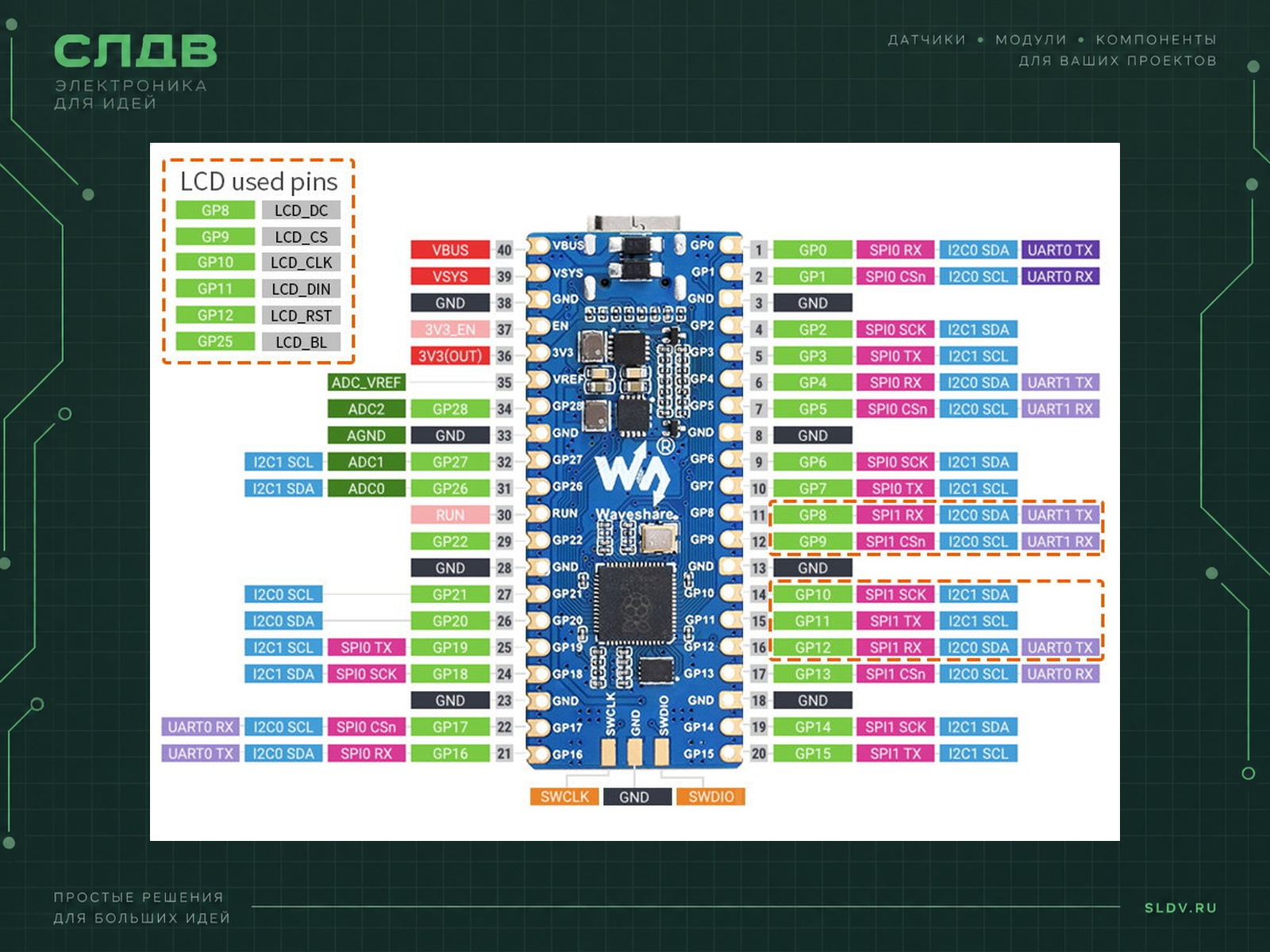

Краевая распиновка имеет 26 GPIO, но GP8–12 используются LCD, а GP25 — подсветкой. Их нельзя считать свободными при работающем экране. Совместимость с расширениями Pico нужно проверять по занятым контактам и механике компонентов снизу.
Использовать только подходящий защищённый одноэлементный Li-ion/LiPo аккумулятор номиналом 3,7 В. Защита от глубокого разряда на плате отсутствует. В опубликованной схеме заряд обозначен как 1 А, поэтому сам аккумулятор должен допускать этот ток; наличие защитной платы не делает малый элемент пригодным. Не подходят 2S, LiFePO4 и неперезаряжаемые элементы.
В документах производителя различаются обозначения DC-DC (TPS63000 в схеме, MP28164 на странице товара). Это не основание переносить токовые пределы одной версии на другую: сверяйте маркировку и схему конкретной платы перед батарейным применением.
Характеристики
- Микроконтроллер
- Raspberry Pi RP2040; 2 ядра Arm Cortex-M0+
- Максимальная частота
- 133 МГц
- Flash
- 2 МБ
- SRAM
- 264 КБ
- Внешние GPIO
- 26
- Логика GPIO
- 3.3 В
- Ревизия
- Номер аппаратной ревизии не подтверждён. Карточка опирается на оригинальную схему RP2040-LCD-0.96; различие DC-DC отмечено в обзоре.
- Дисплей
- IPS LCD 0,96″; 160 × 80; ST7735S; SPI, 65K цветов
- GPIO и занятые сигналы
- 26 GPIO на краю; GP8–12 разделены с LCD. GP25 — подсветка, GP29 — контроль VSYS.
- Аналоговые входы
- 3 внешних 12-битных ADC: GP26–28
- Аккумулятор и зарядка
- 1S 3,7 В Li-ion/LiPo; ETA6096. В опубликованной схеме R22=160 кОм подписан как 1 А; ток конкретной ревизии проверить.
- Защита аккумулятора
- Нет встроенной защиты от глубокого разряда; нужен защищённый элемент/внешняя защита и достаточный допустимый зарядный ток
- Интерфейсы
- 2 × UART, 2 × I²C, 2 × SPI в RP2040; один SPI занят LCD; USB 1.1, SWD; PWM и PIO
- Беспроводная связь
- Нет
- Интерфейс
- UART, I²C, SPI
- Питание модуля
- USB-C: 5 В; отдельный аккумуляторный вход для 1S Li-ion/LiPo 3,7 В nominal / 4,2 В fully charged. GPIO: 3,3 В. Полярность по схеме P1: контакт1 VBAT+, контакт2 GND; это нумерация схемы, не порядок при взгляде на разъём. Перед подключением сверить маркировку платы и кабель измерением. Шаг разъёма 1,25 мм (Waveshare MX1.25 / «PH1.25-2P»), не JST-PH 2 мм.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB-C | USB хоста | Для примера питание только от USB; аккумулятор не нужен. |
| LCD DC / CS / SCK / MOSI / RST | GP8 / GP9 / GP10 / GP11 / GP12 | Встроенный ST7735S, SPI1; не подключать конфликтующую периферию. |
| LCD BL | GP25 | Подсветка именно этой платы. В общем Waveshare Pico_code пример использует GP13 для отдельного Pico-LCD; здесь переопределён на GP25. |
| P1 pin1 / pin2 | VBAT+ / GND | Номера из оригинальной схемы; не обозначение слева/справа. Сверить полярность на экземпляре и кабеле, не по цвету проводов. |
| SWD H1 pin1 / pin2 / pin3 | SWCLK / GND / SWDIO | Аппаратная отладка RP2040; нумерация схемы. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать Waveshare RP2040-LCD-0.96 в мой проект. Сначала уточни задачу, точное исполнение платы и среду. Разделяй питание платы и уровни GPIO. Проверь занятые встроенной периферией выводы. Дай подключения, зависимости и минимальный пример с обработкой ошибок. Не обещай совместимость, компиляцию или испытания без проверки.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Среда
Thonny + MicroPython target WAVESHARE_RP2040_LCD_0_96- Драйвер
Waveshare LCD_0inch96Файл из официального Pico_code.7z переименовать pico_lcd_0_96.py.
- LCD
SPI1: SCK10, MOSI11, DC8, CS9, RST12- Подсветка
GP25; PWM 1 kHzПодкласс обязателен: исходник архива рассчитан на отдельный Pico-LCD-0.96 с GP13.
- Альтернативы
Pico SDK / CircuitPython для точной модели
Текст на встроенном LCD, MicroPython
pythonfrom machine import Pin, PWM
from pico_lcd_0_96 import LCD_0inch96
class BoardLCD(LCD_0inch96):
def backlight(self, value):
# RP2040-LCD-0.96 uses GP25, unlike the Pico add-on.
if not hasattr(self, "bl_pwm"):
self.bl_pwm = PWM(Pin(25), freq=1000)
value = max(0, min(1000, value))
self.bl_pwm.duty_u16(value * 65535 // 1000)
lcd = BoardLCD()
lcd.backlight(200)
lcd.fill(0x0000)
lcd.text("SLDV LAB", 8, 8, 0xFFFF)
lcd.display()
Полный main.py приложения плюс официальный драйвер. Из Waveshare Pico_code.7z взять Python/Pico-LCD-0.96/pico-lcd-0.96.py и скопировать на плату как pico_lcd_0_96.py; встроенный demo под if __name__ не запускается при import. Подкласс исправляет для этой платы GP13→GP25 и ограничивает duty_u16 до65535. API MicroPython1.26.0, класс и display() проверены по исходнику архива; компиляция и аппаратный запуск не выполнялись.
