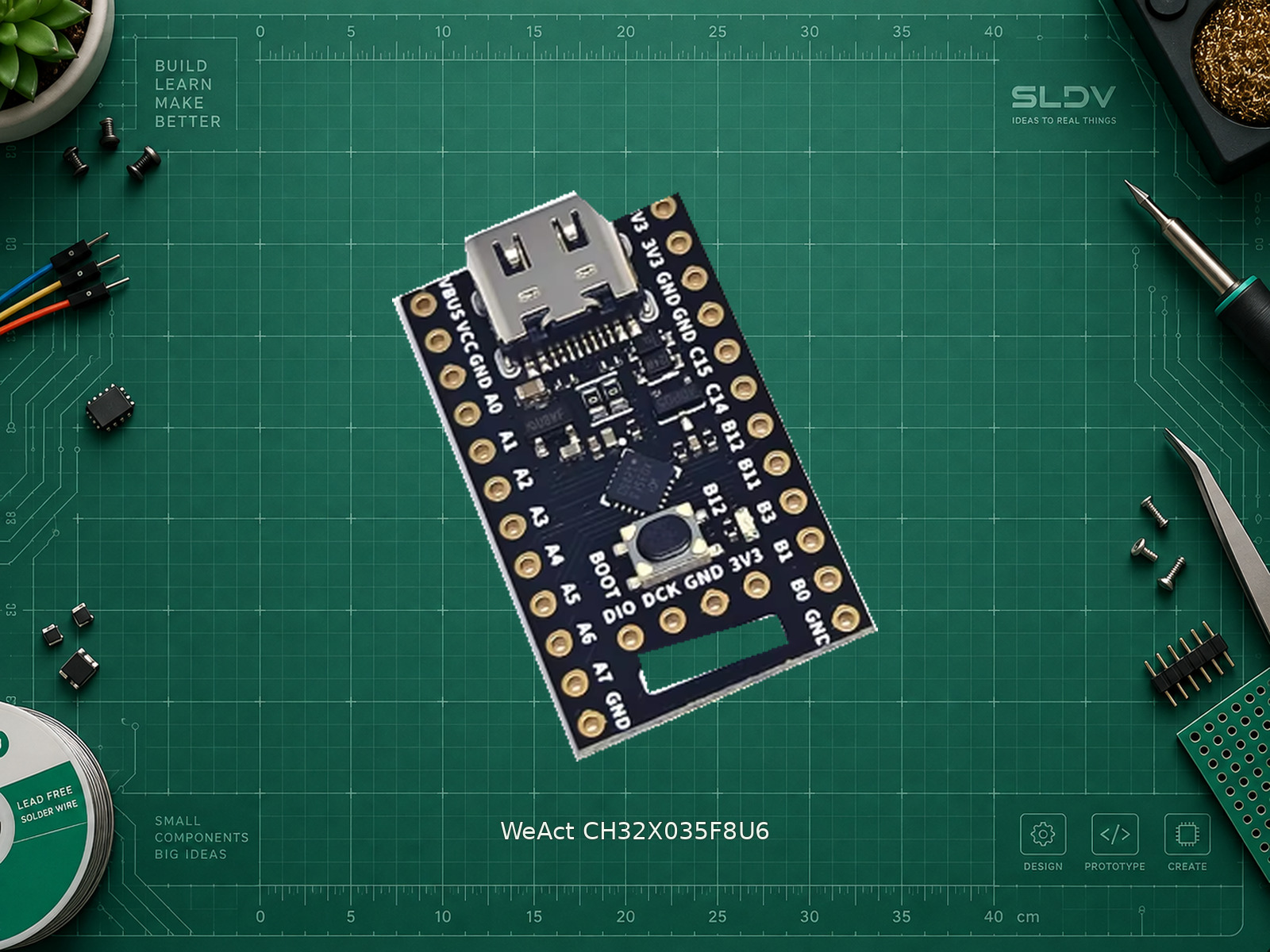

WeAct CH32X035F8U6 Core Board
WeAct Studio · CH32X035F8U6 Core Board V1.0, QFN20
RISC-V плата для USB-устройств и автоматики
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает CH32X035F8U6 Core Board V1.0, QFN20
CH32X035F8U6 Core Board подходит для USB-периферии и небольших контроллеров: например, USB-пульта с кнопками и светодиодами. Использует ядро WCH QingKe V4C, не STM32.
Именно исполнение F8U6/QFN20 поддерживает USB Device; USB Host, встречающийся в описании семейства, этому корпусу не приписывается. CodeFlash для приложения составляет 62 КБ по datasheet WCH, несмотря на обозначение 64KB ROM в кратком README WeAct.
В MCU есть USB PD/Type-C контроллер и PHY. Они обрабатывают протокол, а напряжение нагрузки задаёт отдельная силовая схема. Наличие PD не превращает плату в готовый универсальный блок питания. Перед работой с PD требуется проверить схему, перемычки CC и допустимые напряжения нагрузки. Стартовый пример использует обычное USB-питание 5 В и не запрашивает PD-профили.
Важное ограничение партии: если пятый символ номера партии справа равен 0, аппаратный I²C и каналы ADC 3, 7, 11, 15 недоступны по datasheet WCH. Номер партии на фотографии достоверно не установлен. Перед выбором I²C или этих ADC-каналов проверить маркировку микросхемы; поэтому I²C не включён в безусловные фильтры этой карточки.
Характеристики
- Микроконтроллер
- CH32X035F8U6, QFN20
- Частота до
- 48 МГц
- Доступная CodeFlash
- 62 КБ
- RAM
- 20 КБ
- GPIO на боковых разъёмах
- 15
- Всего I/O MCU
- 19
- Прочие выводы
- PC18/PC19 — SDI; PC16/PC17 — USB; PC14/PC15 совмещены с CC через перемычки
- Периферия
- 3 USART, 1 SPI; PWM, 12-бит ADC. I²C и часть ADC-каналов зависят от номера партии
- USB Host для F8U6
- Нет
- USB PD
- Контроллер протокола + PHY; силовые ограничения определяет схема платы
- Беспроводная связь
- Нет
- Размеры PCB
- 30,48 × 17,78 мм
- Ограничение партии
- Пятый символ номера партии справа = 0: нет I²C и ADC 3/7/11/15; партию проверять по чипу
- Интерфейс
- SPI, UART
- Питание модуля
- Первый запуск: USB-C 5 В; GPIO и 3V3: 3,3 В. Схема WeAct V1.0 указывает вход VCC 3,3–20 В, но это диапазон входа её преобразователя, а не допустимый уровень GPIO и не обещание PD-мощности. VBUS может измениться после PD-переговоров. Не подавать повышенное напряжение на 3V3/GPIO и не питать от двух источников.
ПРАКТИКА

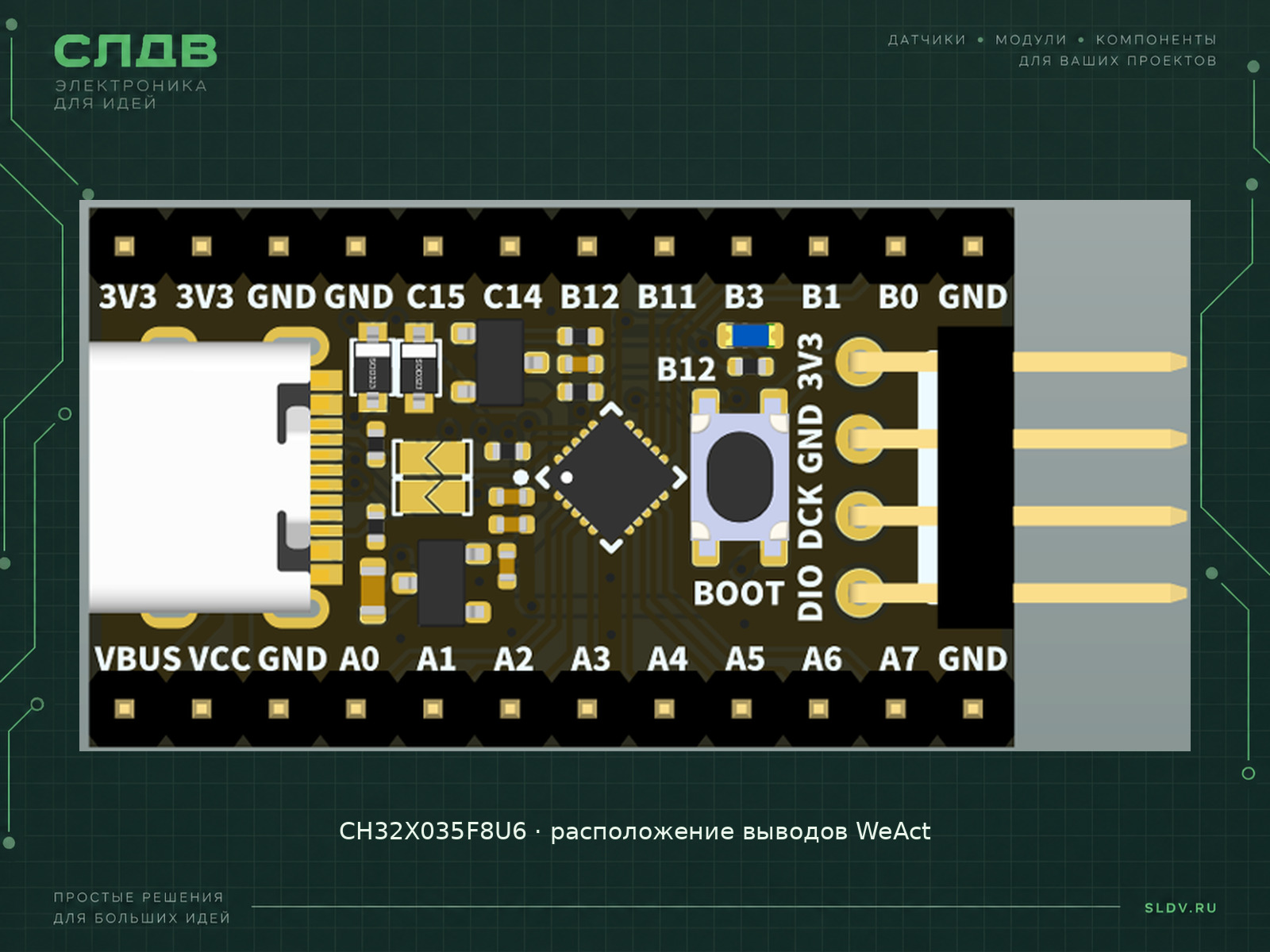

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB-C | CH32X035F8U6 Core Board: USB-C | Обычные 5 В; пример не выполняет USB PD-переговоров |
| Встроенный LED | PB12 | Активный HIGH, штатный Blink |
| WCH-LinkE: SWDIO / DIO | PC18 / DIO | Опциональная прошивка/отладка через двухпроводный SDI |
| WCH-LinkE: SWCLK / DCK | PC19 / DCK | В режиме RISC-V; общая GND, при USB-питании питание программатора не соединять |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать WeAct CH32X035F8U6 Core Board в мой проект. Сначала уточни задачу, среду разработки и подключаемые устройства. Используй документацию именно этой платы. Разделяй питание и логику, проверь занятые выводы. Дай схему подключения, зависимости, минимальный пример с подходящим API, ожидаемый результат и разбор ошибок. Не обещай аппаратных тестов и возможностей неподходящего стека. Проверь номер партии CH32X035: при нуле в пятом символе справа аппаратный I²C и ADC 3/7/11/15 недоступны.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Среда
MounRiver Studio; Examples/01-BlinkПолный проект WeAct для CH32X035F8U6
- Светодиод
GPIOB / GPIO_Pin_12PB12 по схеме и штатному примеру, активный HIGH
- PD
Не используется в этом примереНе включать 02-PD_Sink при первом Blink; не смешивать 3,3 В GPIO и VBUS
- Зависимости
debug.h; WCH CH32X035 Peripheral LibraryВсе startup/linker/peripheral файлы брать из одного проекта 01-Blink
- Партия
Проверить пятый символ справа в номере партииЗначение 0 исключает I²C и ADC 3/7/11/15; к Blink PB12 ограничение не относится
Первый запуск: безопасный Blink без USB PD
cpp#include "debug.h"
int main(void) {
GPIO_InitTypeDef led = {0};
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
SystemCoreClockUpdate();
Delay_Init();
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
led.GPIO_Pin = GPIO_Pin_12;
led.GPIO_Mode = GPIO_Mode_Out_PP;
led.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &led);
while (1) {
GPIO_SetBits(GPIOB, GPIO_Pin_12);
Delay_Ms(500);
GPIO_ResetBits(GPIOB, GPIO_Pin_12);
Delay_Ms(500);
}
}
Полное содержимое User/main.c для штатного проекта WeAct Examples/01-Blink (WCH API V1.0.0, источник 2023-04-06). Используется только PB12. Компиляция и аппаратный запуск не выполнялись. Ожидается мигание LED каждые 0,5 с.
