О МОДУЛЕ
Что делает WeAct MiniSTM32H743VIT6
WeAct MiniSTM32H743VIT6 — компактная плата семейства MiniSTM32H7xx для обработки сигналов, вычислений и экспериментов с изображениями. В отличие от внешне близкой H750 она имеет 2 МБ внутренней Flash. Два установленных накопителя по 8 МБ, SPI и QSPI, являются Flash, а не оперативной памятью.
На плате есть microSD, USB Type-C, разъём SWD и 8-битный интерфейс камеры. Контакты выведены на две колодки по 2 × 22; число физических контактов не равно числу свободных GPIO. Часть линий уже занята памятью, microSD, экраном или камерой. Встроенного ST-LINK нет; для отладки нужен внешний SWD-пробник, для загрузки доступен системный USB DFU.
Производитель публикует схемы V1.0–V1.2 и отдельные HAL-проекты H743/H750. Ни прошивку, ни linker script другой модели нельзя выбирать только по похожему корпусу. Для первого запуска используется пример 01-GPIO для H743 с LED на PE3.

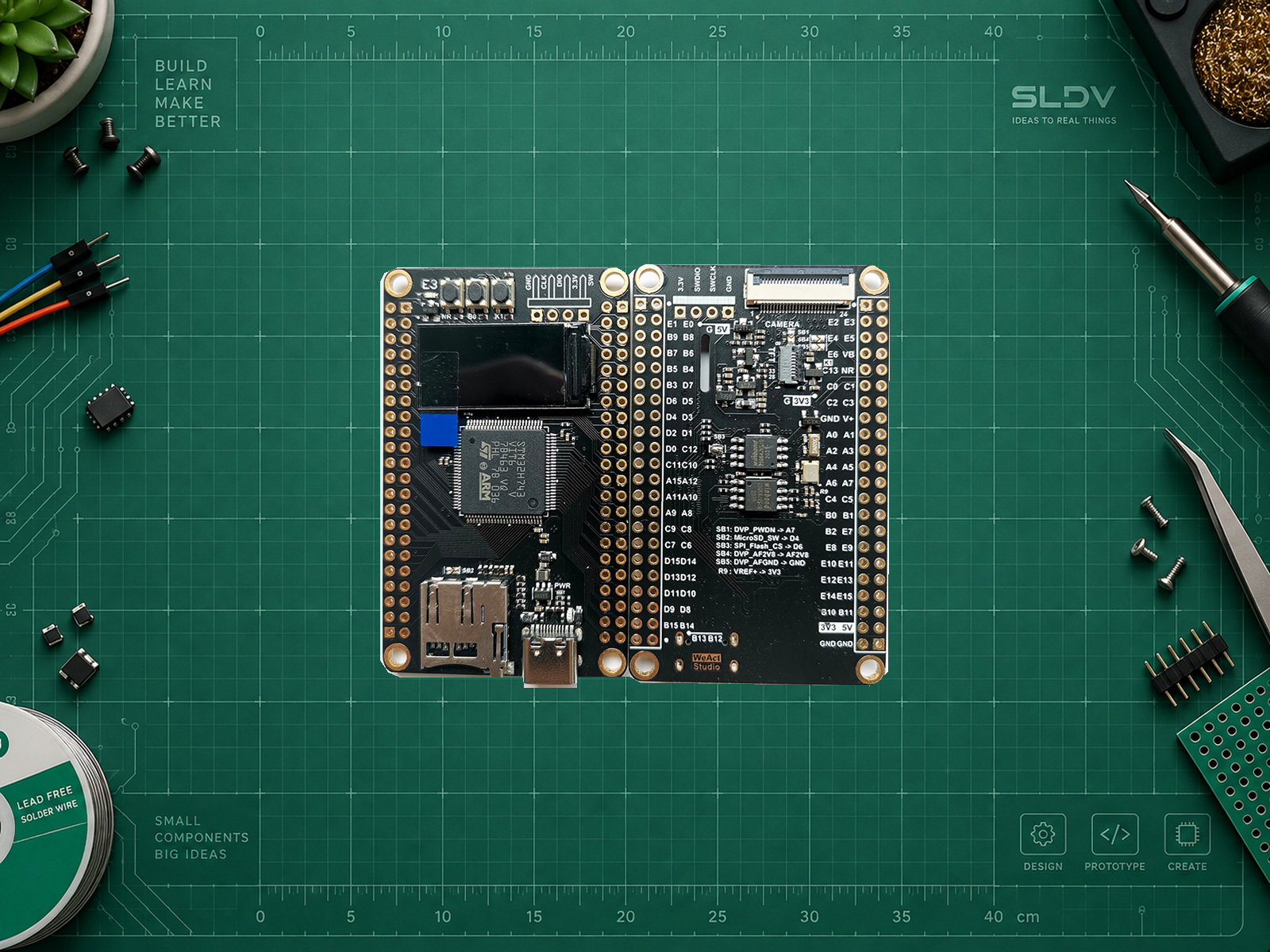

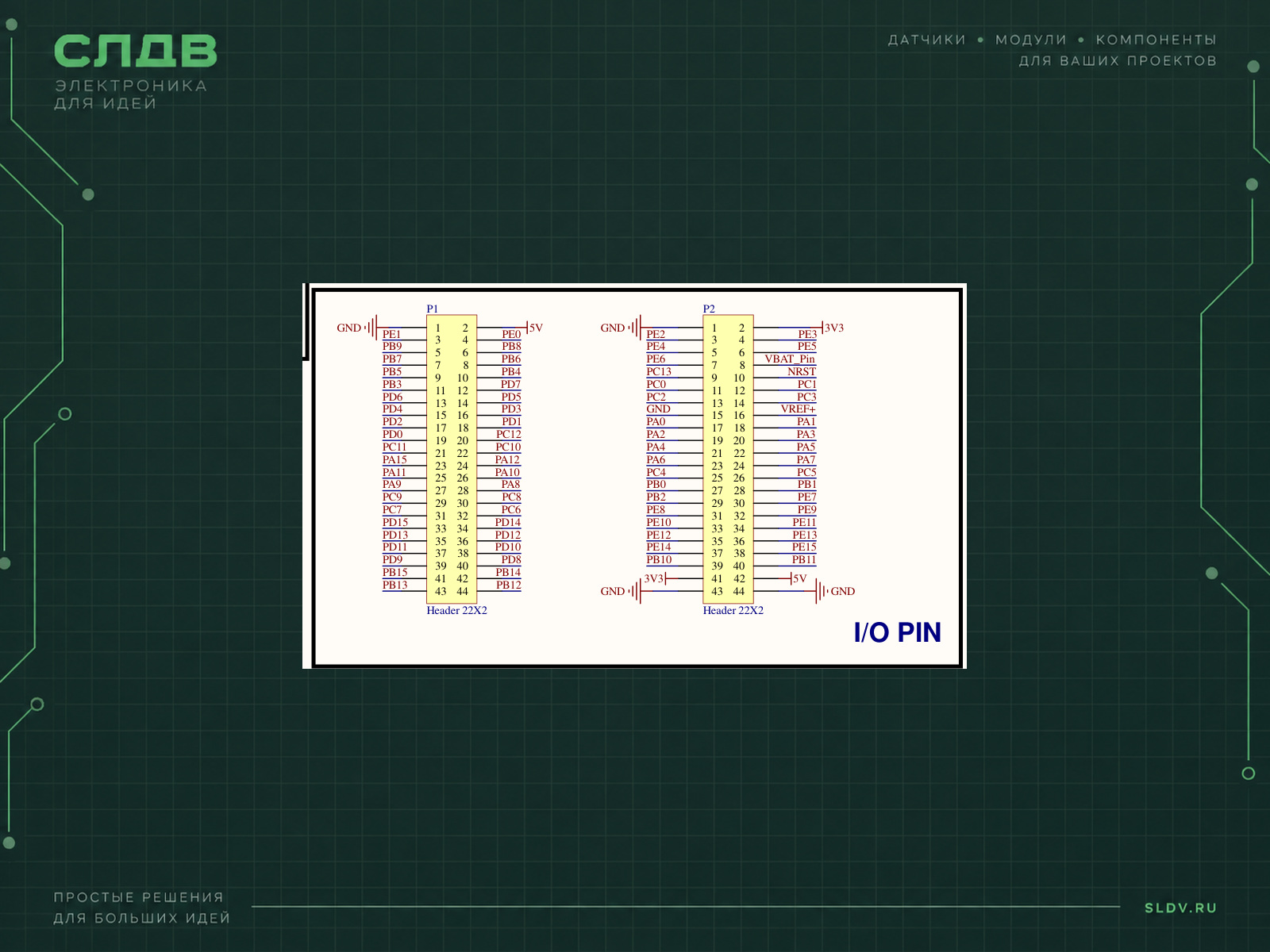

На фотографии установлена 0,96-дюймовая TFT-панель; это реальный показанный экземпляр, а не гарантия комплектации любого предложения. Наличие камеры также проверяйте у продавца: разъём DCMI не означает включённую камеру. Фото WeAct Studio Official Store найдено через архив Alitools; отдельная открытая лицензия не подтверждена. Распиновка взята из официальной схемы WeAct V1.2; выполнено только кадрирование и масштабирование.
Характеристики
- Микроконтроллер
- STM32H743VIT6
- Максимальная частота ядра
- 480 МГц
- Внутренняя Flash
- 2 МБ
- Внутренняя SRAM
- 1024 КБ
- Семейство и схемы
- MiniSTM32H7xx V1.x; приложена схема V1.2, изменения V1.0/V1.1 описаны производителем
- Внешняя Flash
- 8 МБ SPI + 8 МБ QSPI; не RAM
- Колодки
- 2 разъёма по 2 × 22 контакта, шаг 2,54 мм; SWD 4 контакта
- Камера
- 8-битный DCMI/DVP-разъём; отдельный модуль
- Отладка
- Внешний SWD; USB DFU в ROM
- CAN
- Контроллеры MCU; трансивера CAN на основной плате нет
- Размер
- 66,88 × 40,64 мм
- Интерфейс
- I²C, SPI, UART, Аналоговый
- Питание модуля
- Производитель указывает вход 3,3–5,5 В. Для первого запуска используйте 5 В через USB Type-C. GPIO 3,3 В. При внешнем SWD соедините GND, SWDIO, SWCLK и опорные 3,3 В; не объединяйте независимые источники питания.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| Встроенный LED | PE3 | Установлен на плате, пример 01-GPIO; активный высокий уровень через транзистор. |
| ST-LINK SWDIO | SWDIO / PA13 / SW pin 2 | Внешний пробник, уровень 3,3 В. |
| ST-LINK SWCLK | SWCLK / PA14 / SW pin 3 | Отладка SWD. |
| ST-LINK GND | GND / SW pin 4 | Общая земля. |
| ST-LINK VTref | 3V3 / SW pin 1 | Опорное напряжение; не второй источник питания. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать WeAct MiniSTM32H743VIT6. Уточни ревизию платы, комплектацию экрана/камеры, задачу и среду. Используй схему MiniSTM32H7xx и SDK именно H743, не H750. Отдельно укажи внутренние 2 МБ Flash, 1 МБ RAM и внешние SPI/QSPI Flash. Проверь занятые линии, питание 3,3 В и DMA/cache. Дай безопасный запуск LED, способ DFU/SWD и шаги диагностики; не выдумывай аппаратных тестов.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Проект
SDK/HAL/STM32H743/01-GPIO/01-GPIO.iocОткройте официальный .ioc в CubeMX; исходник проверен 08.10.2026. MCU STM32H743VITx, не H750.
- Версии исходного проекта
STM32CubeMX 6.16.1 / STM32Cube FW_H7 V1.12.1Значения взяты из .ioc. Сначала используйте этот пакет; миграцию выполняйте отдельно с проверкой предупреждений.
- Генерация
STM32CubeIDEВ Project Manager выберите STM32CubeIDE и сгенерируйте проект. Сохраните поставленные тактирование, питание и linker script.
- GPIO
PE3, Output Push-PullИнициализация уже присутствует в MX_GPIO_Init() примера WeAct. Встроенный LED, внешних проводов нет.
- Загрузка
ST-LINK / SWD или USB DFUДля DFU: удерживайте BOOT0, нажмите/отпустите NRST, через 0,5 с отпустите BOOT0; соедините USB-C и используйте STM32CubeProgrammer. После прошивки отпустите BOOT0 и перезапустите плату.
- Адрес внутренней программы
0x08000000Для обычного проекта 01-GPIO. Внешний QSPI-загрузчик и другой linker script не требуются для этого примера.
01-GPIO: мигание установленным LED PE3
cpp/* В main.c официального проекта H743 / 01-GPIO,
после штатных HAL_Init(), SystemClock_Config(), MX_GPIO_Init(). */
while (1)
{
HAL_GPIO_TogglePin(GPIOE, GPIO_PIN_3);
HAL_Delay(500);
}
Фрагмент заменяет содержимое основного цикла проекта WeAct. Настройка PE3 подтверждена gpio.c. Файлы пакета и сгенерированную инициализацию сохраняют. Код не компилировался и на физической плате не запускался.
