WeAct MiniSTM32H750VBT6
WeAct Studio · WeAct MiniSTM32H750VBT6
Для обработки данных и внешней камеры
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает WeAct MiniSTM32H750VBT6
WeAct MiniSTM32H750VBT6 — плата MiniSTM32H7xx для обработки сигналов, данных и внешней камеры. STM32H750 официально содержит только 128 КБ внутренней Flash. Внутренняя RAM составляет 1 МБ, а внешние накопители SPI и QSPI по 8 МБ не являются RAM.
При росте программы выше 128 КБ требуется осознанная работа с внешней Flash и соответствующим загрузчиком/linker script. Прошивку H743 нельзя просто записать как прошивку H750. Для первого шага используйте небольшой официальный H750 / 01-GPIO с LED PE3: внешняя загрузка ему не нужна.
USB Type-C, microSD, 8-битный DCMI/DVP и SWD выведены на плате. Встроенного ST-LINK нет; внешний пробник нужен для полноценной отладки, а системный USB DFU позволяет загрузить двоичный образ. Колодки имеют по 2 × 22 контакта, но занятые периферией линии нельзя считать свободными GPIO.

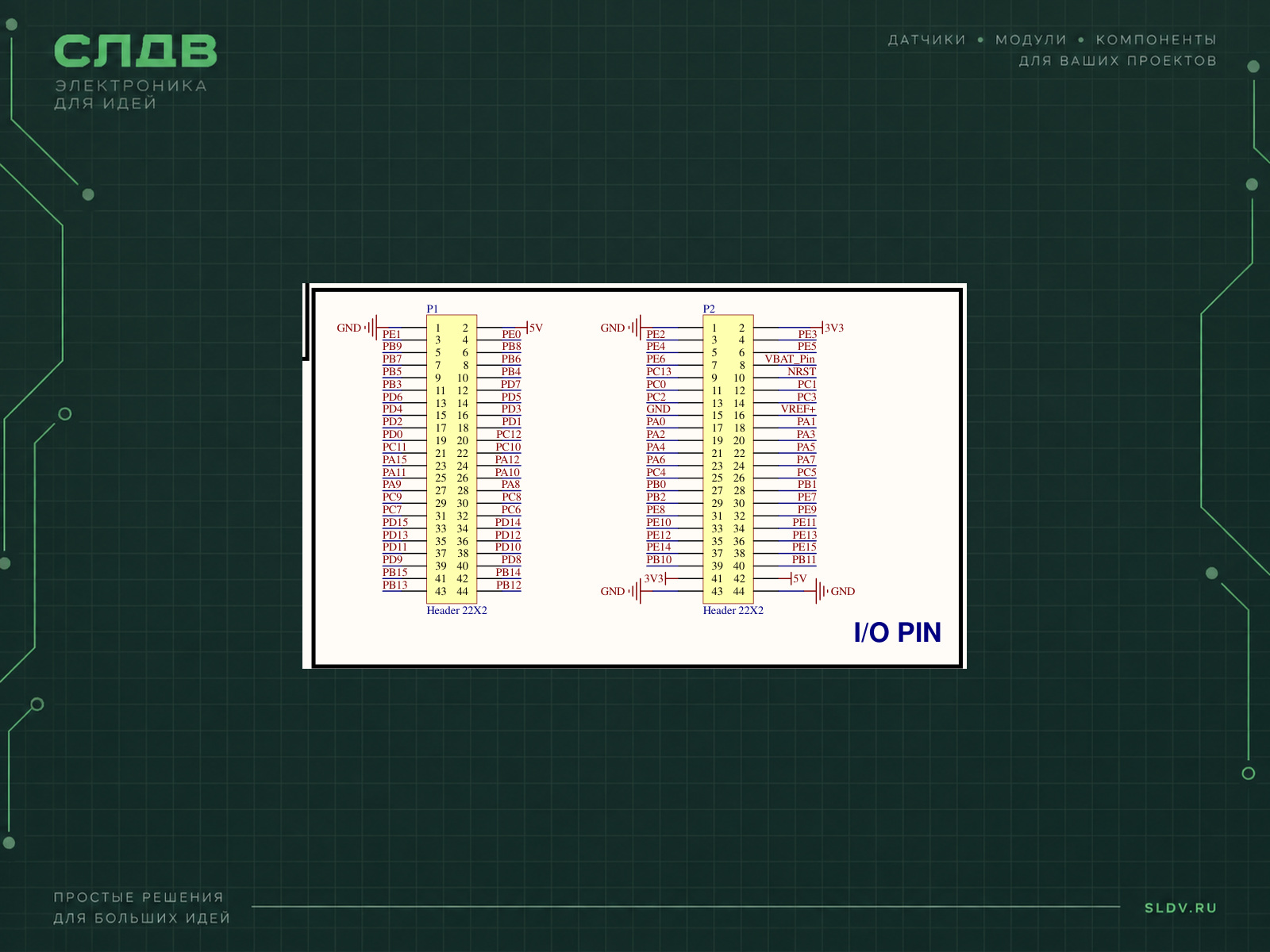

На реальной фотографии показана плата с читаемой маркировкой STM32H750VBT6, без установленной TFT-панели и камеры. У продавцов встречаются разные наборы; наличие разъёмов не гарантирует эти аксессуары в комплекте. Фото WeAct Studio Official Store найдено через архив Alitools; отдельная открытая лицензия не подтверждена. Распиновка — оригинальные фрагменты официальной схемы MiniSTM32H7xx V1.2, без перерисовки.
Характеристики
- Микроконтроллер
- STM32H750VBT6
- Максимальная частота ядра
- 480 МГц
- Внутренняя Flash
- 0.125 МБ
- Внутренняя SRAM
- 1024 КБ
- Семейство и схемы
- MiniSTM32H7xx V1.x; приложена схема V1.2, изменения V1.0/V1.1 описаны производителем
- Внешняя Flash
- 8 МБ SPI + 8 МБ QSPI; не RAM
- Колодки
- 2 разъёма по 2 × 22 контакта, шаг 2,54 мм; SWD 4 контакта
- Камера
- 8-битный DCMI/DVP-разъём; отдельный модуль
- Отладка
- Внешний SWD; USB DFU в ROM
- CAN
- Контроллеры MCU; трансивера CAN на основной плате нет
- Размер
- 66,88 × 40,64 мм
- Интерфейс
- I²C, SPI, UART, Аналоговый
- Питание модуля
- Производитель указывает вход 3,3–5,5 В. Для первого запуска используйте 5 В через USB Type-C. GPIO 3,3 В. При внешнем SWD соедините GND, SWDIO, SWCLK и опорные 3,3 В; не объединяйте независимые источники питания.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| Встроенный LED | PE3 | Установлен на плате, пример 01-GPIO; активный высокий уровень через транзистор. |
| ST-LINK SWDIO | SWDIO / PA13 / SW pin 2 | Внешний пробник, уровень 3,3 В. |
| ST-LINK SWCLK | SWCLK / PA14 / SW pin 3 | Отладка SWD. |
| ST-LINK GND | GND / SW pin 4 | Общая земля. |
| ST-LINK VTref | 3V3 / SW pin 1 | Опорное напряжение; не второй источник питания. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать WeAct MiniSTM32H750VBT6. Уточни ревизию, задачу и среду. Используй официальный SDK H750 и схему MiniSTM32H7xx. Внутренняя Flash только 128 КБ, RAM 1 МБ; SPI/QSPI Flash по 8 МБ не являются RAM. Не применяй linker script H743. Сначала покажи GPIO/DFU/SWD запуск; для большой программы отдельно объясни внешнюю загрузку, DMA/cache и ограничения. Проверь комплектацию камеры/экрана и не заявляй аппаратный тест без него.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Проект
SDK/HAL/STM32H750/01-GPIO/01-GPIO.iocОфициальный .ioc для STM32H750VBTx; не выбирать H743 и не увеличивать доступную внутреннюю Flash до 2 МБ.
- Версии исходного проекта
STM32CubeMX 6.16.1 / STM32Cube FW_H7 V1.12.1Значения взяты из .ioc. Сначала используйте этот пакет; миграцию выполняйте отдельно с проверкой предупреждений.
- Генерация
STM32CubeIDEВ Project Manager выберите STM32CubeIDE и сгенерируйте проект. Сохраните поставленные тактирование, питание и linker script.
- GPIO
PE3, Output Push-PullИнициализация уже присутствует в MX_GPIO_Init() примера WeAct. Встроенный LED, внешних проводов нет.
- Загрузка
ST-LINK / SWD или USB DFUДля DFU: удерживайте BOOT0, нажмите/отпустите NRST, через 0,5 с отпустите BOOT0; соедините USB-C и используйте STM32CubeProgrammer. После прошивки отпустите BOOT0 и перезапустите плату.
- Адрес внутренней программы
0x08000000Для обычного проекта 01-GPIO. Внешний QSPI-загрузчик и другой linker script не требуются для этого примера.
01-GPIO: мигание установленным LED PE3
cpp/* В main.c официального проекта H750 / 01-GPIO,
после штатных HAL_Init(), SystemClock_Config(), MX_GPIO_Init(). */
while (1)
{
HAL_GPIO_TogglePin(GPIOE, GPIO_PIN_3);
HAL_Delay(500);
}
Фрагмент заменяет содержимое основного цикла проекта WeAct. Настройка PE3 подтверждена gpio.c. Файлы пакета и сгенерированную инициализацию сохраняют. Код не компилировался и на физической плате не запускался.
