BMS 2S/3S: защита Li-ion сборки на 4,2 В на элемент
Семейство отдельных плат 2S или 3S; точная плата выбирается по документации
Контроль элементов последовательной Li-ion/LiPo сборки и аварийное отключение нагрузки или зарядки.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Семейство отдельных плат 2S или 3S; точная плата выбирается по документации
Обозначения 2S и 3S описывают разные платы для двух или трёх последовательно соединённых элементов. Это не универсальный взаимозаменяемый модуль. В этой карточке рассматривается только семейство для Li-ion/LiPo с конечным зарядом 4,2 В на элемент: соответствующие пределы зарядного устройства — 8,4 В для 2S и 12,6 В для 3S. Для LiFePO4 и иных химических систем нужны другие параметры и подходящие платы.
Без точной модели нельзя достоверно указать ток, пороги, распиновку и порядок подключения. Надпись BMS не подтверждает балансировку, температурную защиту или наличие зарядного контроллера. Существуют как простые платы защиты, так и решения с пассивным балансированием; это разные функции. Приведённые документы ABLIC S-8252 и TI BQ77915 показывают разные архитектуры защиты и не означают, что эти IC установлены на неизвестном модуле.
Для готового устройства выбирайте документированную плату вместе с совместимой сборкой, её предохранителем и зарядным устройством CC/CV. Нельзя компенсировать несовпадение числа секций перемычками без прямого указания производителя. Сборку из разных по состоянию элементов и экспериментальную точечную сварку эта карточка не описывает.

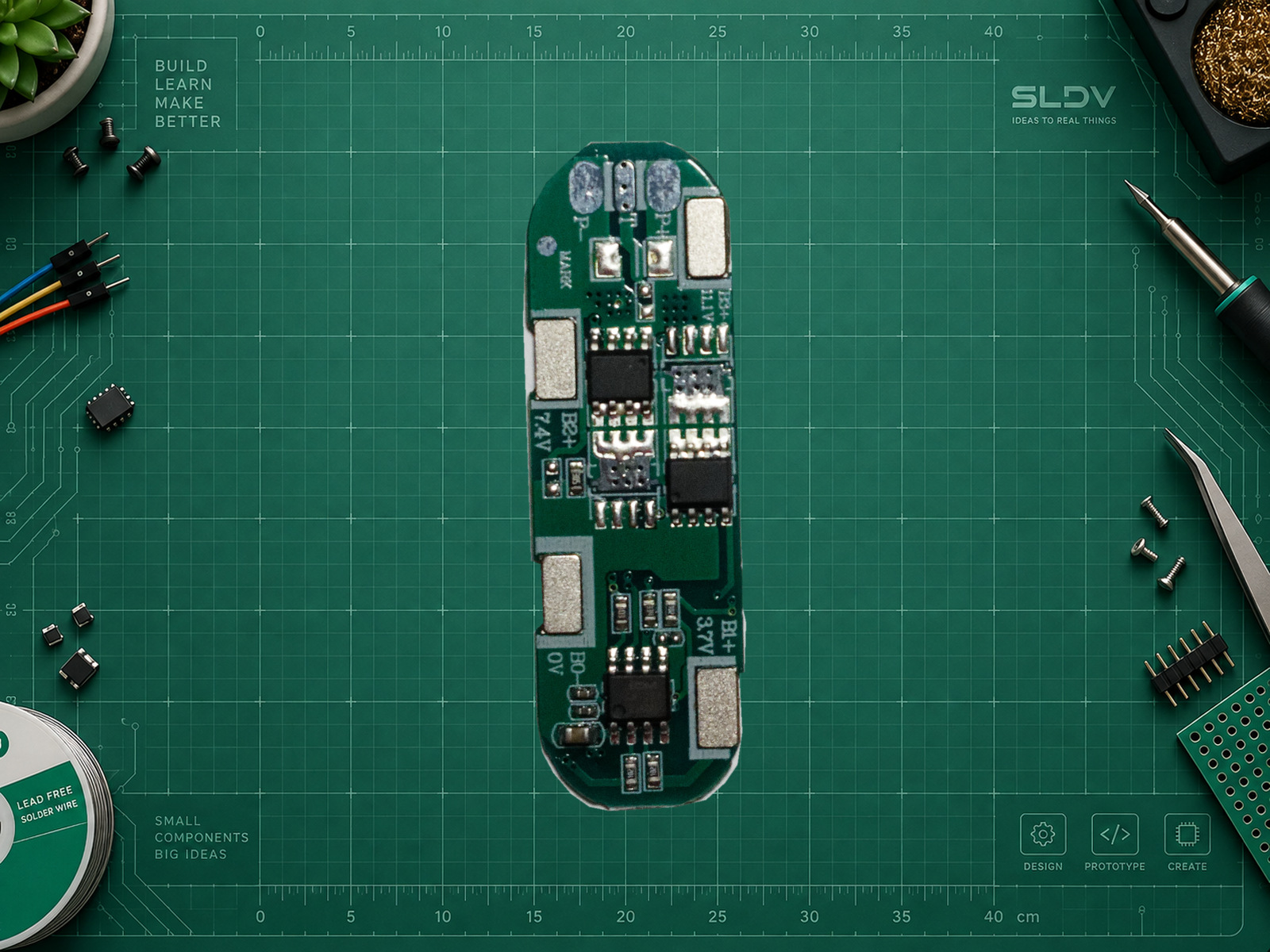

На фотографии показан только пример платы 3S, выделенный из исходного снимка нескольких плат. Производитель, точная модель, схема, допустимый ток и пороги этого экземпляра не установлены. Иллюстрация маркировки поясняет видимые обозначения, но не является схемой подключения и не задаёт порядок монтажа; перед любым подключением нужна документация точной платы. Обозначения не переносятся на другие 3S или 2S платы. Фото: Retired electrician / Wikimedia Commons, CC0 1.0. Выделена одна плата, фон удалён и заменён, выполнено равномерное масштабирование; реальные детали и маркировка сохранены.
Пример неизвестной платы 3S, выделенный из фотографии нескольких BMS. Изготовитель, точная модель, схема, допустимый ток и пороги не установлены. Показана только плата 3S; это не изображение платы 2S. Иллюстрация поясняет маркировку и не является схемой подключения. Перед любым подключением нужна документация точной платы.
Фото: Retired electrician / Wikimedia Commons, CC0 1.0. Источник: https://commons.wikimedia.org/wiki/File:Generic_Chinese_3S,_4S,_6S_BMS_boards_for_lithium_batteries_01.jpg Лицензия: https://creativecommons.org/publicdomain/zero/1.0/ Выделена одна целая плата; фон удалён и заменён, выполнено равномерное масштабирование. Реальные детали и маркировка сохранены. Пояснение маркировки: SLDV LAB.
Характеристики
- Исполнения
- Отдельные 2S и 3S платы
- Химия рассматриваемого семейства
- Li-ion/LiPo с зарядом до 4,2 В на элемент
- Предел зарядки выбранного семейства 2S
- 8.4 В
- Предел зарядки выбранного семейства 3S
- 12.6 В
- Балансировка
- Только при подтверждении схемой и документацией
- Ток, пороги и термоконтроль
- Определяются точной моделью платы
- Питание модуля
- Только выбранная химия Li-ion/LiPo 4,2 В на элемент: 2S до 8,4 В, 3S до 12,6 В при зарядке. Это пределы выбранной сборки, не универсальные настройки неизвестной BMS.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| B− (функциональное имя) | Отрицательный край последовательной сборки/симулятора | Это назначение цепи, не универсальная распиновка или порядок монтажа. |
| B1 / BM (если так обозначено) | Узел после первого элемента | Уточнить по схеме конкретной платы; цвет провода не подтверждает назначение. |
| B2 (только у соответствующей 3S схемы) | Узел после второго элемента | У 2S верхний край уже B+; не переносить обозначения между версиями. |
| B+ | Положительный край всей сборки | После второго элемента для 2S либо третьего для 3S. |
| P+/P−; отдельный C− при наличии | Документированные порты нагрузки и зарядки | Общий или раздельный порт зависит от платы; перед включением обязательна её схема. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги подобрать и интегрировать BMS для 2S/3S. Сначала уточни точную модель платы и её инструкцию, число секций, химический состав и datasheet элементов, зарядный и разрядный ток, пусковую нагрузку, предохранитель, температурный датчик и необходимость балансировки. Если платы нет, предложи документированное решение; если маркировка неизвестна, не выдавай универсальную распиновку. Различи общий/раздельный порт, защиту, балансир и зарядный CC/CV-контроллер. Для Li-ion 4,2 В/элемент рассчитай пределы 8,4/12,6 В и предложи проверку на симуляторе в порядке изготовителя.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Число секций
2S или 3S по точной модели платыНе менять подключением перемычек без явного разрешения изготовителя.
- Учебный стенд для 3S
Три изолированных канала симулятора по 3,7 ВТолько оборудование, допускающее последовательное включение и эмуляцию элементов; не объединять земли обычных каналов.
- Пробная нагрузка для 3S
1 кОм, не менее 0,5 ВтПри суммарных 11,1 В ток около 11 мА, мощность около 0,123 Вт.
План безопасной проверки документированной 3S платы
text1. До подключения получить точную модель, схему выводов, разрешённую химию, порядок присоединения секций и условия активации. Без этих данных не подключать даже тестовый источник.
2. Использовать трёхсекционный симулятор аккумулятора с изолированными каналами, разрешёнными для последовательной работы. Установить по 3,7 В на канал и малое ограничение тока согласно возможностям стенда.
3. До соединения с платой измерить соседние секции и суммарные точки: 3,7; 7,4; 11,1 В относительно нижнего края. Эта проверка не задаёт порядок подключения BMS.
4. Подключить симулятор в порядке, который требует изготовитель именно этой 3S платы. Зарядный источник и настоящие аккумуляторы не использовать.
5. Проверить нормальный выход на резисторе 1 кОм / 0,5 Вт. Если выхода нет, проверить документированную активацию, не обходя защиту.
6. Отсечки и балансировку проверять только по отдельной методике производителя на симуляторе. Не провоцировать перезаряд, глубокий разряд, переполюсовку или короткое замыкание реальной сборки.План проверки семейства, не готовая универсальная инструкция монтажа. Для конкретного модуля обязателен его паспорт. Процедура физически не выполнялась; модель MCU и прошивка неприменимы.
