MT3608: регулируемый повышающий модуль
Четырёхконтактная boost-плата MT3608 с одним подстроечным резистором
Повышение постоянного напряжения для небольших нагрузок.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Четырёхконтактная boost-плата MT3608 с одним подстроечным резистором
Обычный модуль MT3608 содержит повышающий преобразователь, дроссель, диод и регулятор выходного напряжения. Он подходит для получения напряжения выше входного, когда требуемая выходная мощность невелика. Это boost-схема: она не умеет стабилизировать выход ниже входа.
Указанные для микросхемы 4 А относятся к ограничению тока ключа, а не к выходному току модуля. При повышении напряжения входной ток больше выходного: его оценивают по мощности и КПД. Дроссель, диод и маленькая плата могут перегреться задолго до рекламного максимума. Числа для предельного напряжения IC не заменяют проверку конденсаторов конкретного модуля.
В типовой boost-схеме остаётся путь от входа к выходу через дроссель и диод. Остановка переключения не гарантирует отключение нагрузки и не является защитой выхода от короткого замыкания. Для аккумулятора нужен отдельный подходящий контроллер защиты от переразряда; MT3608 его не заменяет.

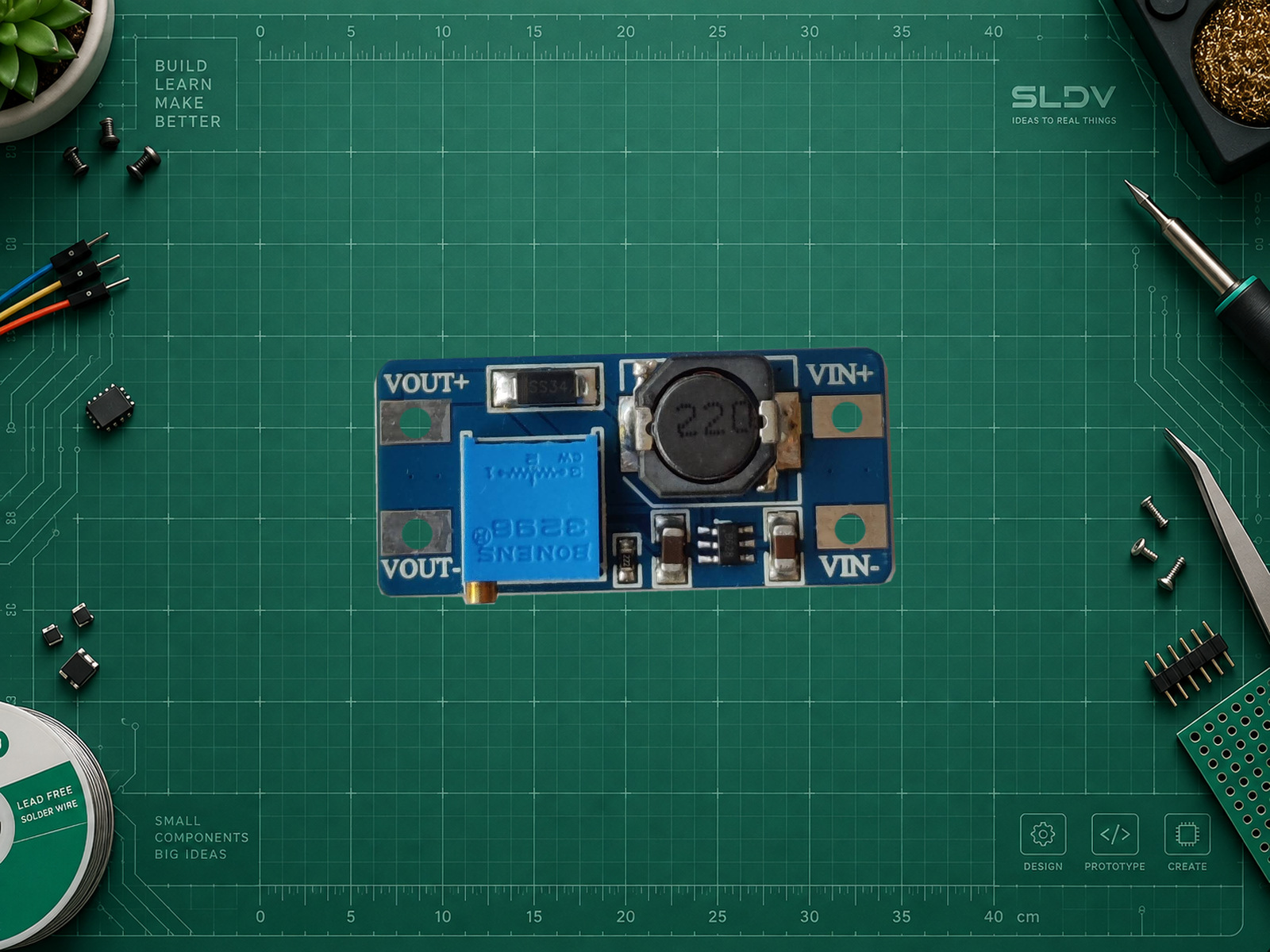

Повышающий модуль MT3608 с маркировкой MH. На фото выбран один модуль; указанные положения VIN+/VIN− и VOUT+/VOUT− относятся к этому исполнению. Допустимый ток и напряжения конкретной платы проверяются отдельно.
Фото: Ogidya, Wikimedia Commons, CC BY-SA 4.0. Выбран один модуль; фон удалён и заменён; масштабирование равномерное. Обозначения клемм сверены по фотографии обеих сторон. Источник: https://commons.wikimedia.org/wiki/File:Voltage_Boost_Converters.jpg . Лицензия: https://creativecommons.org/licenses/by-sa/4.0/ . Производные изображения SLDV LAB распространяются по CC BY-SA 4.0.
Характеристики
- Микросхема
- MT3608
- Преобразование
- Boost, только повышение
- Рабочий VIN микросхемы
- 2–24 В
- Частота переключения IC
- 1.2 МГц
- Внутренний предел тока ключа, не выходной ток
- 4 А
- Допустимый ток платы
- Зависит от VIN/VOUT, компонентов и охлаждения
- Питание модуля
- Пример: вход 5 В DC, выход 9 В; рабочий VIN IC 2–24 В, выход IC до 28 В при корректной схеме. Допустимые напряжения готовой платы проверяют отдельно; логического интерфейса нет.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| IN+ | Плюс лабораторного источника 5 В | Ограничение 0,2 А в первом тесте; не использовать голый Li-ion элемент. |
| IN− | Минус источника | Общая земля выбранной платы. |
| OUT+ | Плюс мультиметра; затем резистор 330 Ом / 1 Вт | Настроить 9 В до подключения нагрузки. |
| OUT− | Минус мультиметра и второй вывод нагрузки | Не замыкать выход для проверки защиты. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать регулируемый boost-модуль MT3608. Уточни маркировку, параметры компонентов платы, VIN, VOUT, ток и пусковую нагрузку. Покажи низковольтное подключение и настройку, оцени входной ток, нагрев и пульсации. Объясни отсутствие понижения и отключения выхода, необходимость защиты аккумулятора и предохранителя. Не выдавай 4 А тока ключа за выходной ток. Подготовь процедуру проверки без короткого замыкания; программные библиотеки не требуются.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Вход теста
5 В DCИсточник с ограничением тока 0,2 А.
- Выход теста
9 ВЗаведомо выше входа; настраивать без конечного устройства.
- Нагрузка теста
330 Ом, не менее 1 ВтОколо 27 мА и 0,245 Вт при 9 В.
Первое включение: 5 → 9 В
text1. Без питания проверить маркировку MT3608, полярность клемм, монтаж и допустимые напряжения конденсаторов.
2. Подключить источник 5 В / ограничение 0,2 А к IN, мультиметр к OUT. Нагрузку пока не подключать.
3. Включить источник и установить 9 В потенциометром. Если на выходе только напряжение около входного, проверить регулировку и питание; не пытаться компенсировать проблему повышением входа.
4. Выключить питание. Подключить резистор 330 Ом / 1 Вт, включить и измерить выход, входной ток и нагрев.
5. Перед реальной нагрузкой проверить пуск и пульсации. Рассчитать входной ток по Pout/(Vin × КПД), выбрать провода и предохранитель с запасом по режиму.
6. Не проверять плату коротким замыканием, не ожидать понижения и не считать отключение переключения полным разрывом цепи.Предлагаемая процедура, физически не испытанная. Малый тест не подтверждает паспортный ток. Управляющая плата и код не требуются.
